3.5 桥梁上部结构施工
2）施工准备
（1）挂篮设计及加工
挂篮按主要承重结构形式可分为桁架式、斜拉式及钢板梁式；
按受力原理可分为垂直吊杆式、斜拉式、刚性模板式；
按抗倾覆平衡方式可分为压重式、锚固式、半压重式半锚固式；
按移动方式可分为滑动式、滚动式、组合式。

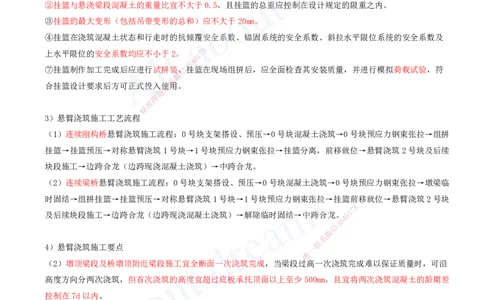

②挂篮与悬浇梁段混凝土的重量比宜不大于0.5，且挂篮的总重应控制在设计规定的限重之内。
③挂篮的最大变形（包括吊带变形的总和）应不大于20mm。
④挂篮在浇筑混凝土状态和行走时的抗倾覆安全系数、锚固系统的安全系数、斜拉水平限位系统的安全系数及
8
上水平限位的安全系数均应不小于2。 1 7
9
4
8
3
⑦挂篮制作加工完成后应进行试拼装信。挂篮在现场组拼后，应全面检查其安装质量，并进行模拟荷载试验，符
微
系
合挂篮设计要求后方可正式投入联使用。
题
押
准
精
3）悬臂浇筑施工工艺流程
（1）连续刚构桥悬臂浇筑施工流程：0号块支架搭设、预压→0号块混凝土浇筑→0号块预应力钢束张拉→组拼
挂篮→挂篮预压→对称悬臂浇筑1号块→1号块预应力钢束张拉→挂篮分离，前移就位→悬臂浇筑2号块及后续
块段施工→边跨合龙（边跨现浇混凝土浇筑）→中跨合龙。
（2）连续梁桥悬臂浇筑施工流程：0号块支架搭设、预压→0号块混凝土浇筑→0号块预应力钢束张拉→墩梁临
时固结→组拼挂篮→挂篮预压→对称悬臂浇筑1号块→1号块预应力钢束张拉→挂篮前移就位→悬臂浇筑2号块
8
7
及后续块段施工→边跨合龙（边跨现浇混凝土浇筑）→解除临时固结→中跨合龙。9 1
4
8
3
信
微
系
联
4）悬臂浇筑施工要点 一
唯
（2）墩顶梁段及桥墩顶附近梁段施工宜全断面一次浇筑完成，当梁段过高一次浇筑完成难以保证质量时，可沿
高度方向分两次浇筑，但首次浇筑的高度宜超过底板承托顶面以上至少500mm，且宜将两次浇筑混凝土的龄期差
控制在7d以内。
（5）悬臂浇筑应符合下列规定：
①悬臂浇筑应对称、平衡地进行，两端悬臂上荷载的实际不平衡偏差不得超过设计规定值；设计未规定时，宜
不超过梁段重的1/4。悬臂梁段应全断面一次浇筑完成，并应从悬臂端开始，向已完成梁段推进分层浇筑。
②悬臂浇筑过程控制宜遵循变形和内力双控的原则，但以变形控制为主。
③悬臂浇筑时，立模高程的误差应不大于±5mm，立模轴线的偏位应不大于5mm。
④挂篮前移时，宜在其后方设置控制其滑动的装置或在滑道上设置止动装置；前移就位后，应立即将后锚固点
锁定，防止倾覆。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
（6）悬臂浇筑时预应力张拉
①对纵向预应力长钢束的张拉，宜通过必要的试验确定其张拉程序和各项参数，张拉持荷时间宜增加1倍。当
钢束的伸长值不能满足要求时，可采取补张拉或多次张拉的措施，但张拉应力不得超过设计规定的最大控制应
力。横向预应力采用一端张拉时，其张拉端宜在梁两侧交错设置。竖向预应力宜采取多次张拉的方式进行，多
次张拉的次数应以钢束的伸长值是否达到要求且是否可靠锚固而定。
5）混凝土梁的合龙和体系转换应符合的规定
（1）合龙程序和顺序应符合设计规定，边跨、中跨合龙段施工可参照如下流程进行：

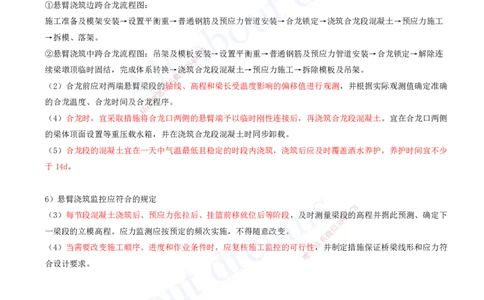

①悬臂浇筑边跨合龙流程图：
施工准备及模架安装→设置平衡重→普通钢筋及预应力管道安装→合龙锁定→浇筑合龙段混凝土→预应力施工
→拆模、落架。
8
②悬臂浇筑中跨合龙流程图：吊架及模板1安7装→设置平衡重→普通钢筋及预应力管道安装→合龙锁定→解除连
9
4
8
3
续梁墩顶临时固结，完成体系转换→信浇筑合龙段混凝土→预应力施工→拆除模板及吊架。
微
系
（2）合龙前应对两端悬臂梁段的联轴线、高程和梁长受温度影响的偏移值进行观测，并根据实际观测值确定准确
题
押
的合龙温度、合龙时间及合准龙程序。
精
（4）合龙时，宜采取措施将 合龙口两侧的悬臂端予以临时刚性连接后，再浇筑合龙段混凝土。宜在合龙口两侧
的梁体顶面设置等重压载水箱，并在浇筑合龙段混凝土时同步卸载。
（5）合龙段的混凝土宜在一天中气温 最低且稳定的时段内浇筑，浇筑后应及时覆盖洒水养护，养护时间宜不少
于14d。
6）悬臂浇筑监控应符合的规定
8
（3）每节段混凝土浇筑后、预应力张拉后、挂篮前移 就位后等阶段，及时测量梁段9 1的
7
高程并据此预测、确定下
8
4
信
3
一梁段的立模高程。应力监测应按预定的频次实施，不得随 意改变。 微
系
（4）当需要改变施工顺序、进度和作业条件时，应复核施工监 控的可行一性
联
，并制定措施保证桥梁线形和应力符
唯
合设计要求。
