3.5 桥梁上部结构施工
5.节段预制拼装施工
1）概述
8
7
1
悬臂拼装施工包括块件的预制、运输、拼4 9装及合龙。它与悬浇施工具有相同的优点，不同之处在于悬拼以吊机
8
3
信
将预制好的梁段逐段拼装。 微
系
联
题
押
准
（2）悬拼梁段预制 精

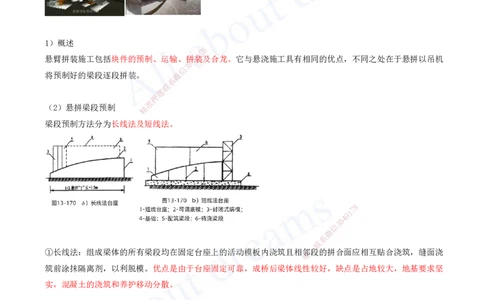

梁段预制方法分为长线法及短线法。
8
7
1
9
4
8
3
信
微
系
联
一
①长线法：组成梁体的所有梁段均在固定台座上的活动模板内浇筑且相邻段的拼合面应相互贴合浇筑，缝面浇
唯
筑前涂抹隔离剂，以利脱模。优点是由于台座固定可靠，成桥后梁体线性较好，缺点是占地较大，地基要求坚
实，混凝土的浇筑和养护移动分散。
长线法梁段预制工序：预制台座建造→台座立面、平面线形调整→外模安装→刷隔离剂，堵缝→安装底腹板普
通钢筋及预应力管道→内模安装→安装普通钢筋及预应力管道→混凝土浇筑及养护→拆除模板→台座立面、平
面线形调整→预制下一节段。
②短线法：梁段在固定台座能纵移的模内浇筑。待浇梁段一端设固定模架，另一端为已浇梁段（配筑梁段），
浇毕达到强度后运出原配筑梁段，达到强度要求梁段为下一待浇梁段配筑，如此周而复始，台座仅需3个梁段
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
长。优点是场地较小，浇筑模板及设备基本不需要移机，可调的底、侧模便于平竖曲线梁段的预制；缺点是精
度要求高，施工要求严，施工周期相对较长。
短线法梁段预制工序：台车及模板系统加工→端模、底模及外侧模安装→匹配梁段定位→钢筋骨架吊装→内模
就位→固定端模复测→混凝土浇筑及养护→拆除模板→匹配梁段转运存放→新浇筑梁段移至匹配梁位置→匹配
梁段定位→下一块段施工。
3）梁段的拼接

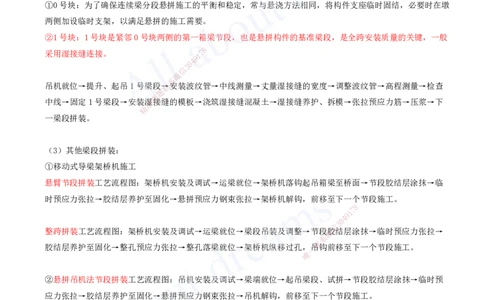

①0号块：为了确保连续梁分段悬拼施工的平衡和稳定，常与悬浇方法相同，将构件支座临时固结，必要时在墩
两侧加设临时支架，以满足悬拼的施工需要。
②1号块：1号块是紧邻0号块两侧的第一箱梁节段，也是悬拼构件的基准梁段，是全跨安装质量的关键，一般
8
采用湿接缝连接。 1 7
9
4
8
3
信
微
系
吊机就位→提升、起吊1号梁段联→安装波纹管→中线测量→丈量湿接缝的宽度→调整波纹管→高程测量→检查
题
押
中线→固定1号梁段→安装准湿接缝的模板→浇筑湿接缝混凝土→湿接缝养护、拆模→张拉预应力筋→压浆→下
精
一梁段拼装。
（3）其他梁段拼装：
①移动式导梁架桥机施工
悬臂节段拼装工艺流程图：架桥机安装及调试→运梁就位→架桥机落钩起吊箱梁至桥面→节段胶结层涂抹→临
时预应力张拉→胶结层养护至固化→悬拼预应力钢 束张拉→架桥机解钩，前移至下一个节段施工。
8
1
7
9
8
4
信
3
整跨拼装工艺流程图：架桥机安装及调试→运梁就位→梁段 吊装及调整→节段微胶结层涂抹→临时预应力张拉→
系
胶结层养护至固化→整孔预应力张拉→整孔落梁就位→架桥机纵 移过孔，一吊
联
钩前移至下一个节段施工。
唯
②悬拼吊机法节段拼装工艺流程图：吊机安装及调试→梁端就位→起吊梁段、试拼→节段胶结层涂抹→临时预
应力张拉→胶结层养护至固化→悬拼预应力钢束张拉→吊机解钩，前移至下一个节段施工。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
③浮吊悬拼工艺流程图：浮吊船移动就位→梁预制节段驳船运输到位→移动浮吊挂钩，固定缆风绳，起吊→浮
吊调整梁段起吊高度，停钩靠近待吊墩位→稳住浮吊，起钩→就位停钩，稳住浮吊，梁段调正→调整梁段，浮
吊落钩→摘钩，移船。
