2.3.1 支座类型
2.3桥梁支座施工
2.3.1 支座类型
1.桥梁支座的作用
桥梁支座是连接桥梁上部结构和下部结构的重要结构部件，位于桥跨结构和垫石之间，它能将桥梁上部结构
承受的荷载和变形（位移和转角）可靠地传递给桥梁下部结构，是桥梁的重要传力装置。
桥梁支座的功能要求：首先支座必须具有足够的承载能力，以保证可靠地传递支座反力（竖向力和水平
力）；其次支座对桥梁变形的约束尽可能小，以适应梁体自由伸缩和转动的需要；另外支座还应便于安装、
养护和维修，必要时可以进行更换。2020.6

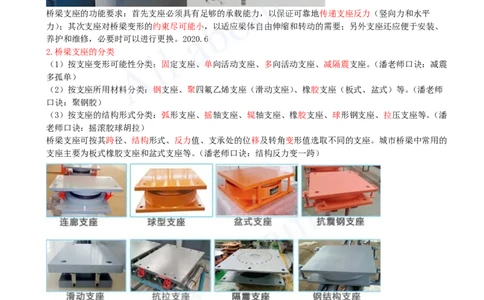

2.桥梁支座的分类
（1）按支座变形可能性分类：固定支座、单向活动支座、多向活动支座、减隔震支座。（潘老师口诀：减震
多孤单）
（2）按支座所用材料分类：钢支座、聚四氟乙烯支座（滑动支座）、橡胶支座（板式、盆式）等。（潘老师
口诀：聚钢胶）
（3）按支座的结构形式分类：弧形支座、摇轴支座、辊轴支座、橡胶支座、球形钢支座、拉压支座等。（潘
老师口诀：摇滚胶球胡拉）
桥梁支座可按其跨径、结构形式、反力值、支承处的位移及转角变形值选取不同的支座。城市桥梁中常用的
支座主要为板式橡胶支座和盆式支座等。（潘老师口诀：结构反力变一跨）

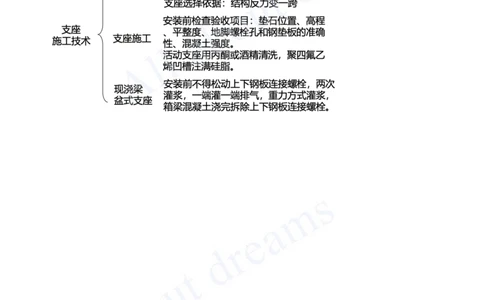

2.3.2 支座施工技术
常用桥梁支座施工
1）支座产品（略）
2）支座施工一般要求
（1）墩台帽、盖梁上的支座垫石和挡块宜二次浇筑，应对其平面位置、顶面高程、平整度、预留地脚螺栓[注：天一文化专有版权，未经许可不可转发或复印传播]
孔和预埋钢垫板等的准确性进行复核检查。垫石混凝土的强度必须符合设计要求。
（5）活动支座安装前应采用丙酮或酒精解体清洗其各相对滑移面，擦净后在聚四氟乙烯板顶面凹槽内满注
硅脂2018.4。
3）板式橡胶支座

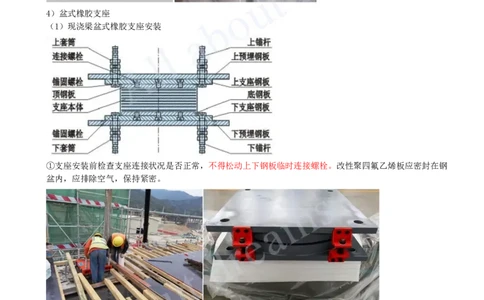

4）盆式橡胶支座
（1）现浇梁盆式橡胶支座安装
①支座安装前检查支座连接状况是否正常，不得松动上下钢板临时连接螺栓。改性聚四氟乙烯板应密封在钢
盆内，应排除空气，保持紧密。
③墩顶预埋钢板下的混凝土宜分两次浇筑，应从一端灌浆，另一端排气，直至从另一端溢出为止，灌浆应连
续进行。预埋钢板不得出现空鼓现象。
④采用重力方式灌浆。
⑤灌浆材料终凝后，拆除模板，检查灌浆是否密实、无漏浆，待箱梁混凝土浇筑完毕后，及时拆除各支座的
上下钢板临时连接螺栓。
（2）预制梁盆式橡胶支座安装（略）[注：天一文化专有版权，未经许可不可转发或复印传播]
