2025环球网校一级建造师《公路工程管理与实务》考点精讲-第34讲
【课前学习建议】
①此讲主要讲授顶推施工和钢箱梁施工，这两部分属于低频考点
②关于顶推施工了解其分类，对于施工工序理解着记忆
③钢箱梁施工其实也就是钢桥施工，分类标准汇总到一起记忆，架设方法较多，进行区分
【考点】顶推施工
1.概述
顶推法多应用于预应力钢筋混凝土等截面连续梁桥和斜拉桥梁的施工。

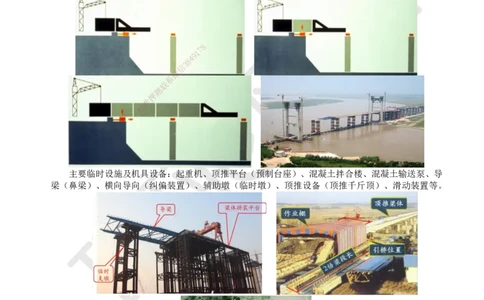

在桥台后方的引道或引桥上设置预制施工场地，分节段浇筑梁体，用纵向预应力筋将浇筑节段与
已完成的梁体连成整体，在梁体前端安装钢导梁，用千斤顶纵向顶推，使梁体通过各墩顶的临时滑动
支座面就位，这样分段预制，逐段顶推，待全部顶推就位后落梁、结构体系转换、更换正式支座，完
成桥梁施工。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
主要临时设施及机具设备：起重机、顶推平台（预制台座）、混凝土拌合楼、混凝土输送泵、导
梁（鼻梁）、横向导向（纠偏装置）、辅助墩（临时墩）、顶推设备（顶推千斤顶）、滑动装置等。
8
7
1
9
4
8
3
信
微
系
联
一
唯
（1）顶推法施工特点
①连续梁的顶推跨径 30～50m 最为经济有利。如果跨径大于此值，则需要临时墩等辅助手段。逐
段顶推施工宜在等截面的预应力混凝土连续梁桥中使用，也可在组合梁、斜拉桥和拱桥的主梁上使用。
②不适应多跨变高梁，曲率变化的曲线桥和竖向曲率大的桥梁，受顶推悬臂弯矩的限制，顶推跨
扫码关注更多内容
第 1 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
径大于70～80m不经济。顶推过程中需承受反复的应力变化，使梁高取值大、临时束多，张拉工序繁
琐。随着桥长的增大，施工进度较慢。
（2）顶推施工分类
顶推动力装置的多少 单点顶推、多点顶推
动力装置的类别 步距式顶推、连续顶推
施加水平力的方法 水平+竖向千斤顶法、拉杆千斤顶法
支承系统 临时滑道支承装置顶推施工、永久支承装置顶推施工
顶推方向 单向顶推、双向（相对）顶推
箱梁节段的成形方式 分段顶推（预制组装、分段顶推）、阶段顶推（逐段制梁、逐段顶推）
按顶推方向
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

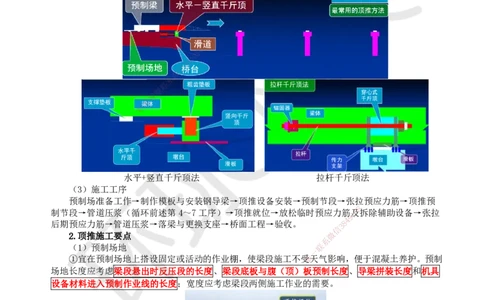

水平+竖直千斤顶法 拉杆千斤顶法
（3）施工工序
预制场准备工作→制作模板与安装钢导梁 →顶推设备安装→预制节段→张拉预应力筋→顶推预
8
制节段→管道压浆（循环前述第4～7工序）→顶 推就位→放松临时预应力筋1及7拆除辅助设备→张拉
9
后期预应力筋→管道压浆→落梁与更换支座→桥面 工 程→验收。
信
3 8
4
2.顶推施工要点 微
系
（1）预制场地 联
一
①宜在预制场地上搭设固定或活动的作业棚，使梁段施 工不受唯天气影响，便于混凝土养护。预制
场地长度应考虑梁段悬出时反压段的长度、梁段底板与腹（顶 ）板预制长度、导梁拼装长度和机具
设备材料进入预制作业线的长度；宽度应考虑梁段两侧施工作业的需要。
②混凝土梁体在支座位置处的横隔板，宜在整联梁顶推到位并完成解联后再进行浇筑。
（2）导梁和临时墩施工
扫码关注更多内容
第 2 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
①导梁的长度宜为顶推跨径的 0.6～0.8 倍，导梁前端的最大挠度应不大于设计规定。
②钢梁顶推施工时，导梁与钢梁之间宜采用焊接连接或采用螺栓连接。
③对于跨径大于50m 的梁桥宜设置临时墩。
④临时墩应能承受顶推过程中最大的竖直荷载且不发生沉陷。
⑤临时墩一般只设置滑道而不设顶推装置。若必须加设顶推装置，应通过计算确定。
⑥各联主梁顶推作业完成并落梁到正式支座上以后，应将临时墩拆除。

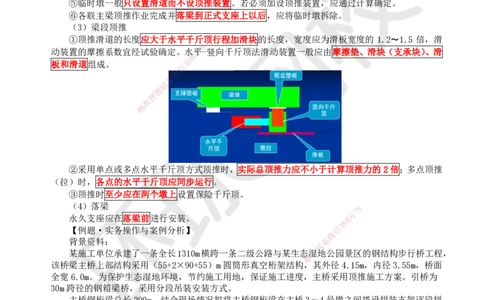

（3）梁段顶推
①顶推滑道的长度应大于水平千斤顶行程加滑块的长度，宽度应为滑板宽度的 1.2〜1.5 倍，滑
8
动装置的摩擦系数宜经试验确定。水1平7-竖向千斤顶法滑动装置一般应由摩擦垫、滑块（支承块）、滑
9
4
板和滑道组成。 3 8
信
微
系
联
题
押
准
精
②采用单点或多点水平千斤顶方式顶推时，实际总顶推力应不小于计算顶推力的2倍；多点顶推
（拉）时，各点的水平千斤顶应同步运行 。
③顶推时至少应在两个墩上设置保险千 斤顶。
（4）落梁
8
1
7
永久支座应在落梁前进行安装。
8
4 9
【例题·实务操作与案例分析】 信
3
微
背景资料： 系
联
某施工单位承建了一条全长1310m横跨一条二级公路与 某生态
唯
一湿地公园景区的钢结构步行桥工程，
该桥梁主桥上部结构采用（55+2×90+55）m圆筒形真空桁架结 构 ，其外径4.15m，内径3.55m，桥面
全宽6.0m。为保护生态湿地环境，节约施工用地，保证施工进度，主桥采用顶推施工方案。引桥为
30m跨径的钢箱梁桥，采用分段吊装安装方式。
主桥钢桁梁总长290m，结合现场情况拟将主桥钢桁梁在主桥3～4号墩之间搭设拼装支架逐段拼
焊，并在支架上采用步履式智能顶推装置配合竖向千斤顶将钢桁梁顶推至设计位置，最后20m钢桁梁
在拼装支架上拼装成整体。
主桥钢桁梁在工厂内制造成构件运至现场，在卧拼胎架上拼焊成圆形小节段，然后用龙门吊运至
拼装支架上立拼焊成顶推节段，各顶推钢桁梁节段间主要采用焊接，部分杆件采用焊接与高强度螺栓
合用连接。桥面系构件在工厂内制造，运至现场采用焊接与高强度螺栓合用连接成整体。
主桥桥跨与主梁钢桁梁拼装顶推现场布置如图5所示。
扫码关注更多内容
第 3 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

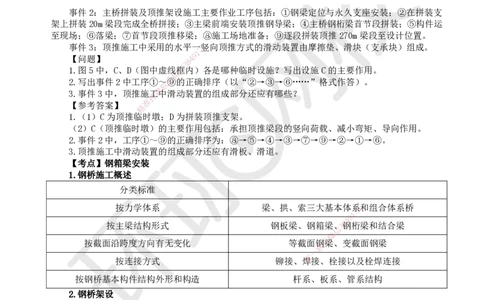

事件2：主桥拼装及顶推架设施工主要作业工序包括：①钢梁定位与永久支座安装；②在拼装支
架上拼装20m梁段完成全桥拼接；③主梁前端安装顶推钢导梁；④主桥钢桁梁首节段拼装；⑤构件运
至现场；⑥落梁；⑦首节段顶推移梁；⑧施工场地准备；⑨逐段拼装顶推270m梁段至设计位置。
事件3：顶推施工中采用的水平一8竖向顶推方式的滑动装置由摩擦垫、滑块（支承块）组成。
7
1
9
【问题】 4
8
3
信
1.图5中，C、D（图中虚线框内）各是哪种临时设施？写出设施C的主要作用。
微
系
2.写出事件2中工序①～⑨的正确排序（以“②→③→⑥……”格式作答）。
联
题
3.事件3中，顶推施工中滑动装置的组成部分还应有哪些？
押
准
【参考答案】
精
1.（1）C为顶推临 时墩；D为拼装顶推支架。
（2）C（顶推临时墩）的主要作用包括：承担顶推梁段的竖向荷载、减小弯矩、导向作用。
2.事件2中，工序①～⑨ 的正确排序为：⑧→⑤→④→③→⑦→⑨→②→①→⑥。
3.顶推施工中滑动装置的组成 部分还应有滑板、滑道。
【考点】钢箱梁安装
1.钢桥施工概述
分类标准
按力学体系 梁、拱、索三大基本体系8和组合体系桥
1
7
9
按主梁结构形式 钢板梁、钢箱梁
信
、3 8钢
4
桁梁和结合梁
微
按截面沿跨度方向有无变化 等截面钢
系
梁、变截面钢梁
联
一
唯
按连接方式 铆接 、 焊接、栓接以及栓焊连接
按钢桥基本构件结构外形和构造 杆系、板系、管系结构
2.钢桥架设
主要方法：
①自行吊机整孔架设法：适用于架设短跨径的钢板梁。
②门架吊机整孔架设法：适用于地面或河床无水、少水，现场能修建低路堤、栈桥、上铺轨道的
条件。
③浮吊架设法：适用于河水较深、备有大吨位浮吊的条件。
④支架架设法：适用于桥下净空不高、水深较浅的条件，可用于架设各种跨径、各种类型的钢桥。
⑤缆索吊机拼装架设法：适用于各种地形、地质、水文条件，可架设各类梁桥、拱桥、刚构桥和
加劲钢梁等。
⑥转体架设法：适用于地形相宜、桥下有交通通行的条件，可用于中等跨径的梁桥。
⑦顶推滑移架设法：适用于桥头路基或引桥上能够拼装钢梁的条件，宜于短距离纵向桥梁或横移
法架梁以及横移更换旧梁，可架设单孔或多孔梁桥。
⑧拖拉架设法：适用于河滩无水或水深较浅、易于建立支墩、桥头路基或引桥上能够拼装钢梁及
扫码关注更多内容
第 4 页 共 5 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
平移梁的条件。
⑨浮运架设法：适用于深水河流或滨海河流处，可架设各类大跨径钢桥。
⑩浮运拖拉与浮运平转架设法：适用于深水河流或滨海河流处，可架设各类大跨径钢桥。
⑪悬臂拼装架设法：适用于各类地形、水文、通航、墩高等条件，是架设钢桥的主要方法之一。
【例题讲解】
【例题·多选】适用于浅水河流的大跨径钢梁架设方法有（ ）。
A.门架吊机整孔架设法
B.浮运平转架设法
C.拖拉架设法
D.自行吊机整孔架设法
E.支架架设法
【答案】ACE
【解析】门架吊机整孔架设法：适于地面或河床无水、少水，现场能修建低路堤、栈桥、上铺轨
道的条件；浮运架设法：适于深水河流或滨海河流处，可架设各类大跨径钢桥；拖拉架设法：适于河
滩无水或水深较浅、易于建立支墩、桥头路基或引桥上能够拼装钢梁及平移梁的条件；自行吊机整孔
架设法：适宜于架设短跨径的钢板梁支架架设法：适于桥下净空不高、水深较浅的条件，可用于架设
各种跨径、各种类型的钢桥。 8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
