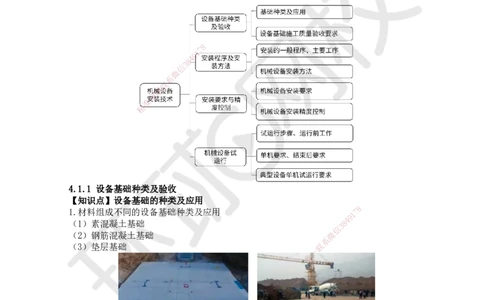

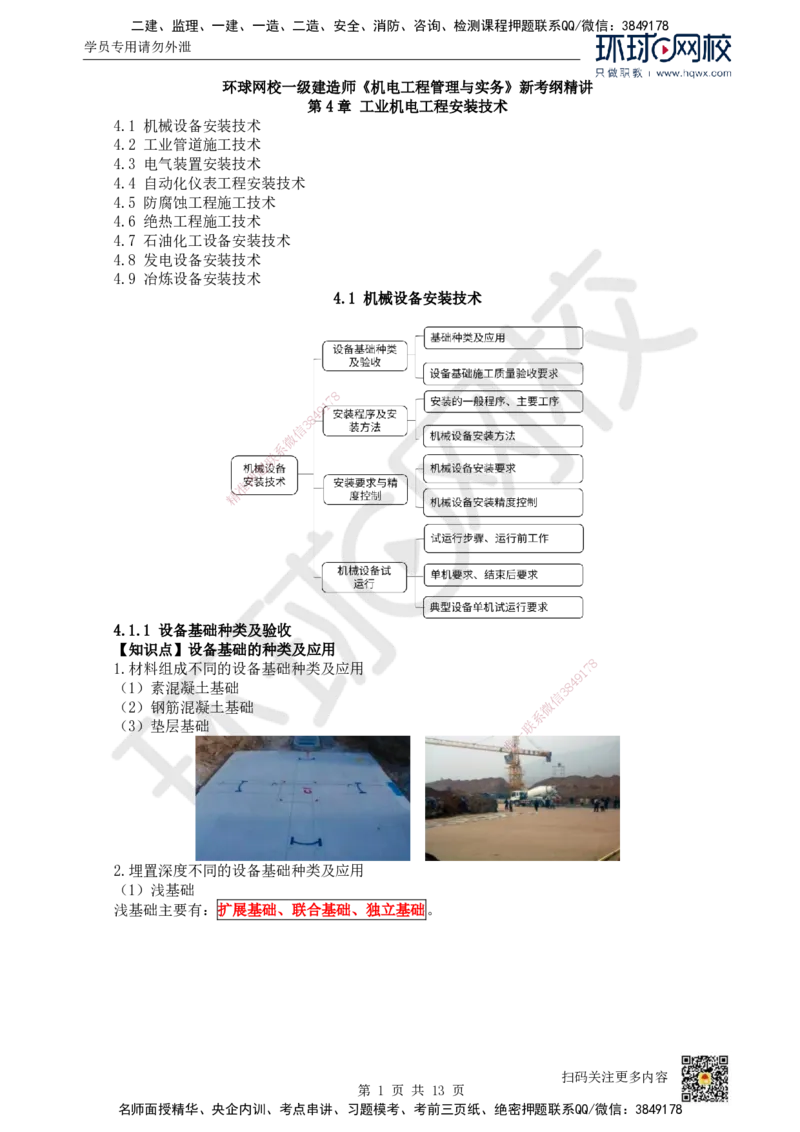

4.1.1 设备基础种类及验收
【知识点】设备基础的种类及应用
8
1.材料组成不同的设备基础种类及应用 7
1
9
4
（1）素混凝土基础 8
3
信
（2）钢筋混凝土基础 微
系
（3）垫层基础 联
一
唯
2.埋置深度不同的设备基础种类及应用
（1）浅基础
浅基础主要有：扩展基础、联合基础、独立基础。
扫码关注更多内容
第 1 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄

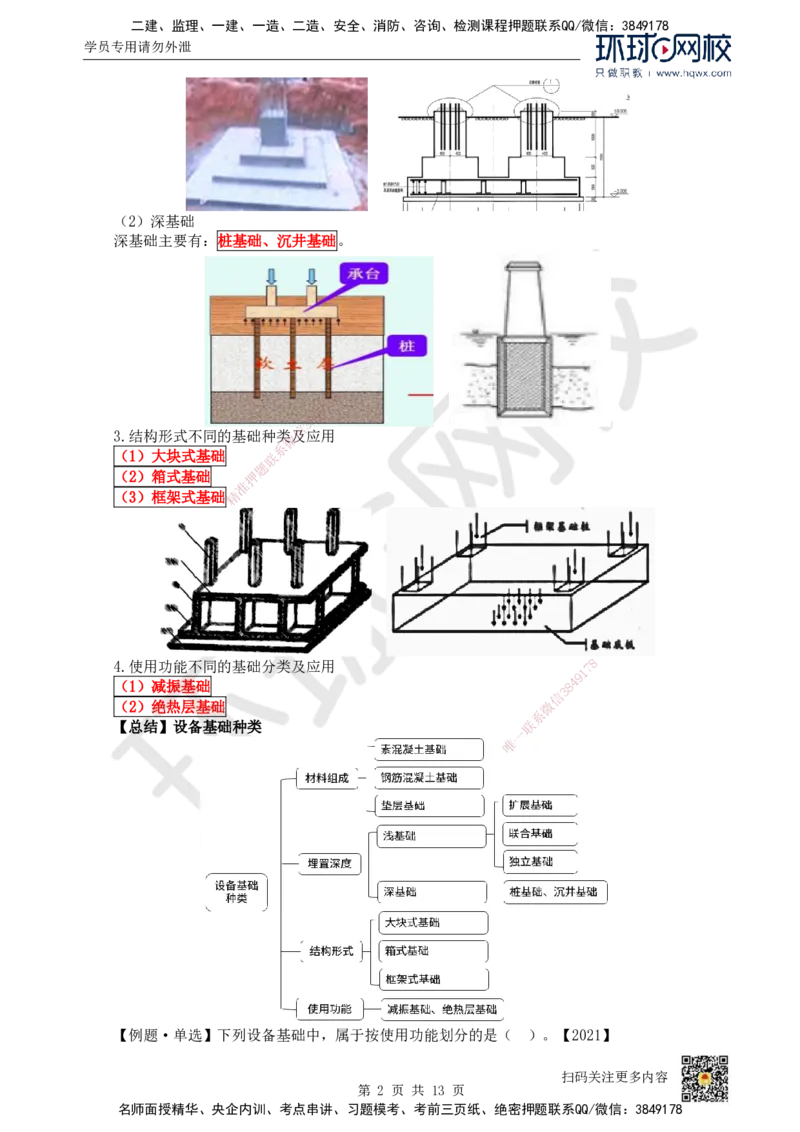

（2）深基础
深基础主要有：桩基础、沉井基础。
8
7
1
9
4
3
8
信

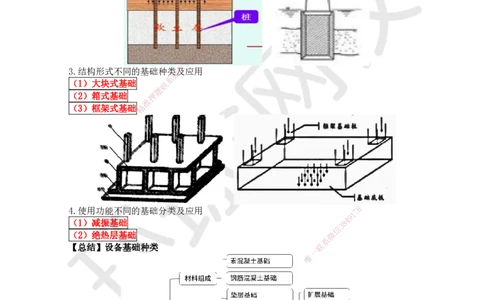

3.结构形式不同的基础种类微及应用
系
（1）大块式基础 联
题
（2）箱式基础 押
准
（3）框架式基础精
4.使用功能不同的基础分类及应用
1
7 8
9
（1）减振基础 8 4
信
3
（2）绝热层基础 微
系
【总结】设备基础种类 联
一
唯
【例题·单选】下列设备基础中，属于按使用功能划分的是（ ）。【2021】
扫码关注更多内容
第 2 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
A.垫层基础
B.联合基础
C.减振基础
D.箱式基础
【答案】C

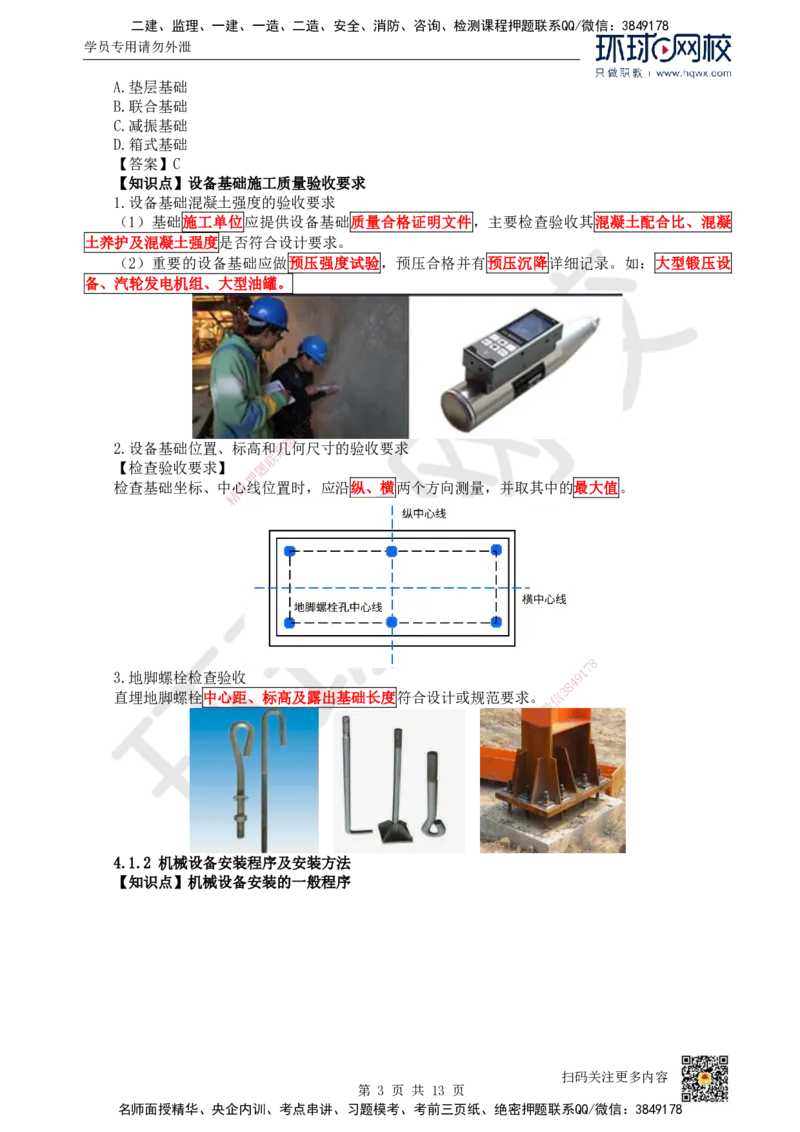

【知识点】设备基础施工质量验收要求
1.设备基础混凝土强度的验收要求
（1）基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝
土养护及混凝土强度是否符合设计要求。
（2）重要的设备基础应做预压强度试验，预压合格并有预压沉降详细记录。如：大型锻压设
备、汽轮发电机组、大型油罐。
8
7
1
9
4
8
3
信
微

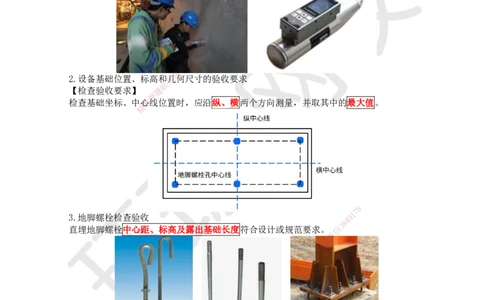

2.设备基础位置、标高和系几何尺寸的验收要求
联
【检查验收要求】 题
押
检查基础坐标、中心准线位置时，应沿纵、横两个方向测量，并取其中的最大值。
精
8
1
7
3.地脚螺栓检查验收 9
8
4
直埋地脚螺栓中心距、标高及露出基础长度符合 设计或规范要求。 信
3
微
系
联
一
唯
4.1.2 机械设备安装程序及安装方法
【知识点】机械设备安装的一般程序
扫码关注更多内容
第 3 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
记忆：铁吊安固
【动画演示】

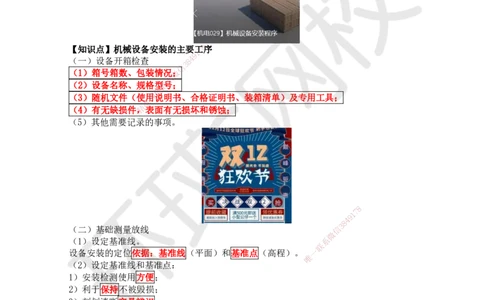

【知识点】机械设备安装的主要工7 8序
1
9
（一）设备开箱检查 8 4
3
信
（1）箱号箱数、包装情况微；
系
（2）设备名称、规格型联号；
题
（3）随机文件（使用押说明书、合格证明书、装箱清单）及专用工具；
准
（4）有无缺损件精，表面有无损坏和锈蚀；
（5）其他需要记录的事项。
8
1
7
9
8
4
（二）基础测量放线 信
3
微
（1）设定基准线。 系
联
设备安装的定位依据：基准线（平面）和基准点（高程）。 一
唯
（2）设定基准线和基准点：
1）安装检测使用方便；
2）利于保持不被毁损；
3）刻划清晰容易辨识。
（三）垫铁设置
1.垫铁设置的作用：
扫码关注更多内容
第 4 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
一是找正调平机械设备，通过调整垫铁的厚度，可使设备安装达到设计或规范要求的标高和水
平度；
二是能把设备重量、工作载荷和拧紧地脚螺栓产生的预紧力通过垫铁均匀地传递到基础。
（四）设备固定与灌浆
设备灌浆分为一次灌浆和二次灌浆。
一次灌浆：设备粗找正后，对地脚螺栓预留孔进行的灌浆。
二次灌浆：设备精找正后，对设备底座和基础间进行的灌浆。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（五）设备零部件清洗与装配
设备装配步骤：组合件装配 →部件装配→总装配。
【知识点】典型零部件的装配
1.螺纹连接件装配
有预紧力要求的螺纹连接常用紧固方法：定力矩法、测量伸长法、液压拉伸法、加热伸长法。
8
1
7
9
8
4
信
3
微
系
联
一
唯
定力矩法 测量伸长法 液压拉伸法
记忆：一定三伸
2.过盈配合件装配
过盈配合件的装配方法，一般采用压入装配、低温冷装配和加热装配法，而在安装现场，主要
采用加热装配法。
扫码关注更多内容
第 5 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄

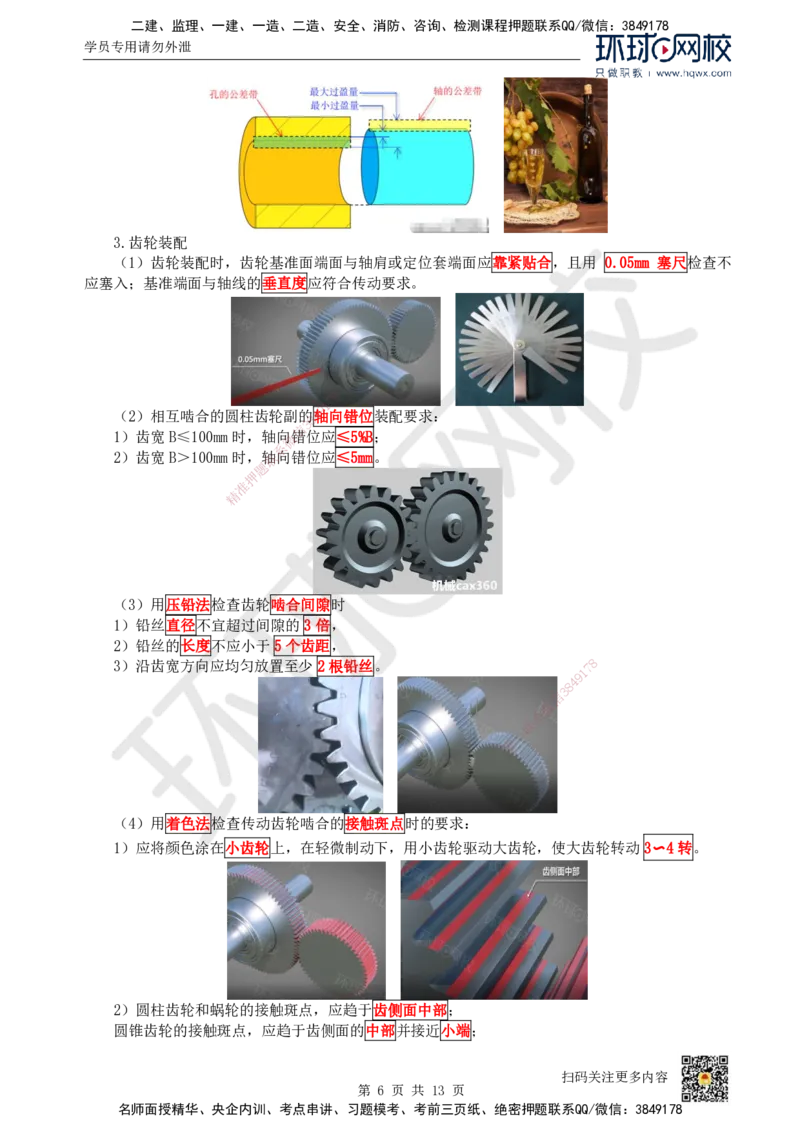

3.齿轮装配
（1）齿轮装配时，齿轮基准面端面与轴肩或定位套端面应靠紧贴合，且用 0.05mm 塞尺检查不
应塞入；基准端面与轴线的垂直度应符合传动要求。
8
7
1
9
（2）相互啮合的圆柱齿轮副的8 4轴向错位装配要求：
3
信
1）齿宽B≤100mm时，轴向微错位应≤5%B；
系
2）齿宽B＞100mm时，联轴向错位应≤5mm。
题
押
准
精
（3）用压铅法检查齿轮啮合间隙 时
1）铅丝直径不宜超过间隙的 3倍，
2）铅丝的长度不应小于 5个齿距，
3）沿齿宽方向应均匀放置至少 2根铅丝。
1
7 8
9
8
4
信
3
微
系
联
一
唯
（4）用着色法检查传动齿轮啮合的接触斑点时的要求：
1）应将颜色涂在小齿轮上，在轻微制动下，用小齿轮驱动大齿轮，使大齿轮转动 3〜4转。
2）圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面中部；
圆锥齿轮的接触斑点，应趋于齿侧面的中部并接近小端；
扫码关注更多内容
第 6 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
齿顶和齿端棱边不应有接触。
【动画演示】
【例题·单选】关于齿轮装配的说法,正确的是（ ）。
A.齿轮的端面与轴肩端面不应靠紧 贴合
8
7
B.圆柱齿轮和蜗轮的接触斑点，9 1应趋于齿侧面上部
4
8
C.用压铅法检查传动齿轮啮信合3的接触斑点
微
D.基准端面与轴线的垂直系度应符合传动要求
联
【答案】D 题
押
4.联轴器装配要求 准
精
联轴器装配时，两轴心径向位移、两轴线倾斜和端面间隙的测量方法：
a.将两个半联轴器暂 时互相连接，应在圆周上画出对准线或装设专用工具，其测量工具可采用
塞尺直接测量、塞尺和专用工 具测量或百分表和专用工具测量。
8
1
7
9
8
4
信
3
b.将两个半联轴器一起转动，应每转 90°测量一 次，并记录 5 个位微置的径向位移测量值和位于
系
同一直径两端测点的轴向测量值。 联
一
唯
c.测量联轴器端面间隙时，应对两轴的轴向相对施加适 当的 推力，消除轴向窜动的间隙后，再
测量其端面间隙值。
【动画演示】
扫码关注更多内容
第 7 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
5.轴承装配要求
（1）滑动轴承装配
1）瓦背与轴承座孔的接触要求、上下轴瓦中分面的接合情况、轴瓦内孔与轴颈的接触点数，
应符合随机技术文件的规定。
8
7
1
9
4
8
3
信
微
系
联
题
a.对于厚壁轴瓦，在押未拧紧螺栓时，用 0.05mm 塞尺从外侧检查上下轴瓦接合面，任何部位塞入
准
深度应不大于接合面宽精度的 1/3；
b.对于薄壁轴瓦，在装配后，在中分面处用 0.02mm 塞尺检查，不应塞入。薄壁轴瓦的接触面
不宜研刮。
8
1
7
9
8
4
信
3
微
系
2）轴颈与轴瓦的侧间隙可用塞尺检查，单侧间隙应为 顶间隙的联1/2〜2/3。
一
唯
3）轴颈与轴瓦的顶间隙可用压铅法检查，铅丝直径不宜 大于 顶间隙的 3倍。
【动画演示】
（2）滚动轴承装配
装配方法有压装法和温差法两种。
采用压装法装配时，压入力应通过专用工具或在固定圈上垫以软金属棒、金属套传递；
扫码关注更多内容
第 8 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
采用温差法装配时，应均匀地改变轴承的温度，轴承的加热温度不应高于 120℃，冷却温度不
应低于-80℃。
【总结】机械设备典型零部件的安装
有预紧力要求的螺纹紧固方法 定力矩法、测量伸长法、液压拉伸法、加热伸长法
过盈配合件装配 压入装配、低温冷装配和加热装配法
齿轮装配 靠紧贴合，0.05mm塞尺检查；垂直度符合要求
1）齿宽B≤100mm时，轴向错位≤5%B；
轴向错位
2）7齿8宽B>100mm时，轴向错位≤5mm
1
9
4
8
信
31）铅丝直径不宜超过间隙的3倍，
啮合间隙 微
齿轮装配 系 2）铅丝的长度不应小于5个齿距，
（压铅法）联
题 3）沿齿宽方向应均匀放置至少2根铅丝。
押
准
精 1）应将颜色涂在小齿轮上，使大齿轮转动3〜4转。
接触斑 点
（着色法 ）
2）圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面中部；
圆锥齿轮，齿侧面的中部并接近小端；齿顶和齿端棱边不应有接触
测量 两轴心径向位移、两轴线倾斜和端面间隙
联轴器装配
要求 将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置
顶间隙： 压铅法，铅丝直径不宜大于顶间隙3倍
滑动轴承
侧间隙：塞 尺，单侧间隙应为顶间隙的1/2~2/3
轴承装配 8
1
7
压装法：专用工具 9
滚动轴承 8
4
温差法：-80℃～1 20℃ 信
3
微
【例题·单选】机械设备典型零部件装配的要求，正 确的是（ 联 ）
系
。【2018】
一
A.齿轮装配时，圆柱齿轮和蜗轮的接触斑点应趋于齿侧 面顶部唯
B.联轴器装配时，应将两个半联轴器每转180°测量一次
C.滑动轴承装配时，轴颈与轴瓦的侧间隙可用塞尺检查
D.采用温差法装配滚动轴承时，加热温度不应高于150℃
【答案】C
4.1.3 机械设备安装要求与精度控制
【知识点】机械设备安装要求
（一）设备安装的基准线和基准点
1.基准线和基准点的设置要求
（1）机械设备就位前，按工艺布置图并依据测量控制网或相关建筑物轴线、边缘线、标高线，
划定安装的基准线和基准点。
（2）对于与其他设备有机械联系的机械设备，应划定共同的安装基准线和基准点。
扫码关注更多内容
第 9 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄

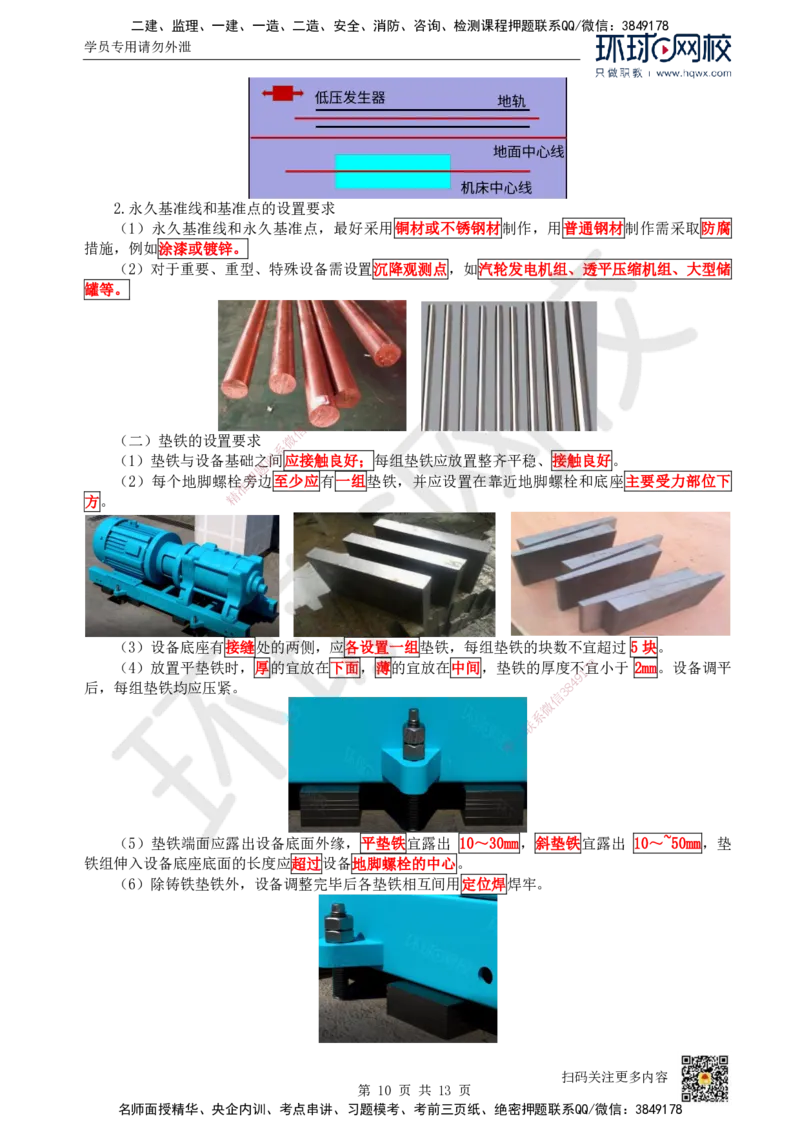

2.永久基准线和基准点的设置要求
（1）永久基准线和永久基准点，最好采用铜材或不锈钢材制作，用普通钢材制作需采取防腐
措施，例如涂漆或镀锌。
（2）对于重要、重型、特殊设备需设置沉降观测点，如汽轮发电机组、透平压缩机组、大型储
罐等。
8
7
1
9
4
8
信
3
（二）垫铁的设置要求 微
系
（1）垫铁与设备基础之联间应接触良好；每组垫铁应放置整齐平稳、接触良好。
题
（2）每个地脚螺栓押旁边至少应有一组垫铁，并应设置在靠近地脚螺栓和底座主要受力部位下
准
精
方。
（3）设备底座有接缝处的两侧，应各设 置一组垫铁，每组垫铁的块数不宜超过 5块。
8
（4）放置平垫铁时，厚的宜放在下面，薄的 宜放在中间，垫铁的厚度不
1
7宜小于 2mm。设备调平
9
后，每组垫铁均应压紧。 8
4
信
3
微
系
联
一
唯
（5）垫铁端面应露出设备底面外缘，平垫铁宜露出 10～30mm，斜垫铁宜露出 10～~50mm，垫
铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心。
（6）除铸铁垫铁外，设备调整完毕后各垫铁相互间用定位焊焊牢。
扫码关注更多内容
第 10 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
【动画演示】

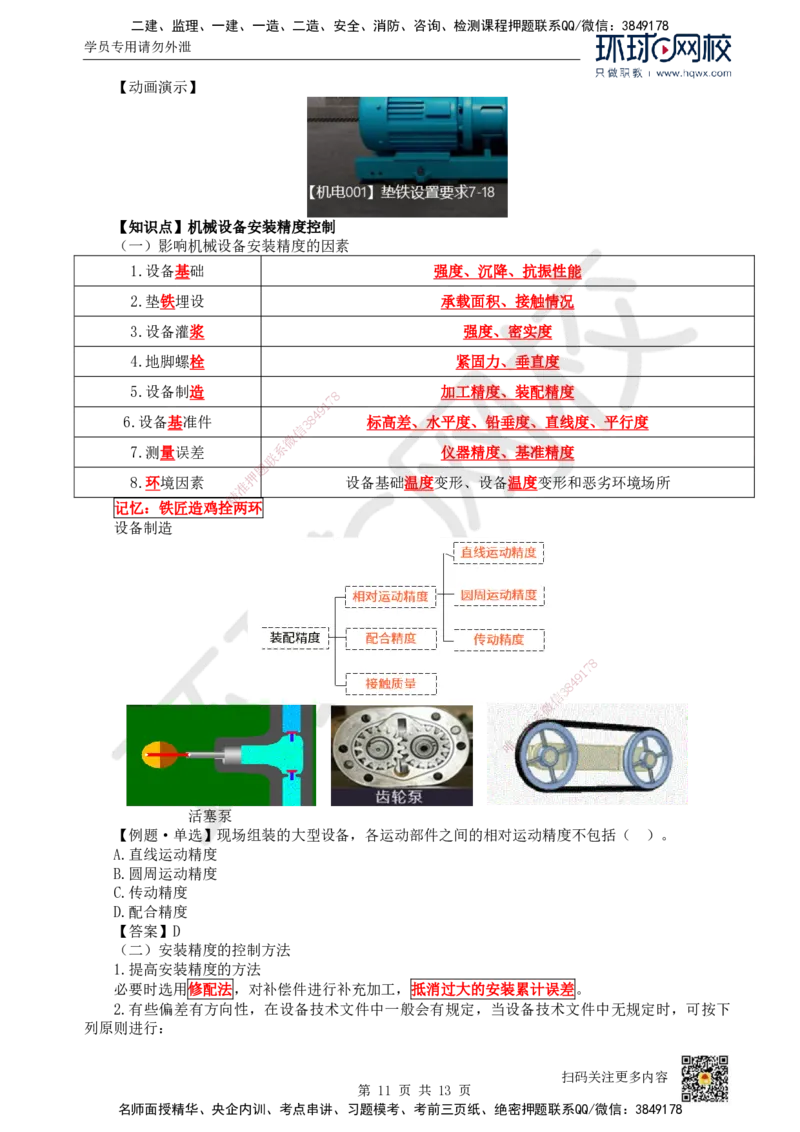

【知识点】机械设备安装精度控制
（一）影响机械设备安装精度的因素
1.设备基础 强度、沉降、抗振性能
2.垫铁埋设 承载面积、接触情况
3.设备灌浆 强度、密实度
4.地脚螺栓 紧固力、垂直度
5.设备制造 加工精度、装配精度
8
7
1
9
4
6.设备基准件 3 8 标高差、水平度、铅垂度、直线度、平行度
信
微
7.测量误差 系 仪器精度、基准精度
联
题
押
8.环境因素 设备基础温度变形、设备温度变形和恶劣环境场所
准
精
记忆：铁匠造鸡拴两环
设备制造
8
1
7
9
8
4
信
3
微
系
联
一
唯
活塞泵
【例题·单选】现场组装的大型设备，各运动部件之间的相对运动精度不包括（ ）。
A.直线运动精度
B.圆周运动精度
C.传动精度
D.配合精度
【答案】D
（二）安装精度的控制方法
1.提高安装精度的方法
必要时选用修配法，对补偿件进行补充加工，抵消过大的安装累计误差。
2.有些偏差有方向性，在设备技术文件中一般会有规定，当设备技术文件中无规定时，可按下
列原则进行：
扫码关注更多内容
第 11 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
（1）有利于抵消设备附属件安装后重量的影响；
（2）有利于抵消设备运转时产生的作用力的影响；
（3）有利于抵消零部件磨损的影响；
（4）有利于抵消摩擦面间油膜的影响。
（二）设备安装偏差方向的控制
1.补偿温度变化所引起的偏差
①调整两轴心径向位移时，运行中温度高的一端（汽轮机、干燥机）应低于温度低的一端（发
电机、电动机、鼓风机）；
8
②调整两轴线倾斜时，上部间隙小7于下部间隙；
1
9
4
③调整两端面间隙时选择较大3 8值。
信
微
系
联
题
押
准
精
【例题·单选】汽轮机与 发电机的联轴器装配定心时，关于控制安装偏差的说法，错误的是
（ ）。
A.调整两轴心径向位移时，发 电机端应高于汽轮机端
B.调整两轴线倾斜时，上部间隙大 于下部间隙
C.调整两端面间隙时选择较大值
D.应考虑补偿温度变化引起的偏差
【答案】B
8
1
7
4.1.4 机械设备试运行 9
8
4
【知识点】设备试运行步骤 信
3
微
1）设备单体试运行的顺序是： 系
联
先手动，后电动；先点动，后连续；先低速，后中、高速。 一
唯
2）负荷试运行
在投料的情况下，全面考核设备安装工程的质量，考核设备的性能、生产工艺和生产能力，检
验设计是否符合和满足正常生产的要求。
【知识点】设备试运行前应完成的工作
（1）机器及附属设备、管道等安装工作全部完成，施工记录及资料应齐全。
（2）与试运行有关的工艺管道及设备吹扫、清洗、气密完成。
（3）有碍试运行检查部位除外的保温、保冷及防腐等工作基本完成。
（4）与试运行有关的土建、水、气、汽等公用工程及电气、仪表控制系统施工结束。
（5）参加试运行的人员，熟知设备的构造、性能、设备技术文件、试运行工艺，掌握操作规程。
【知识点】单机试运行结束后应及时完成的工作
（1）切断电源和其他动力源。
（2）卸掉各系统中的压力及负荷，进行排气、排水或排污；对蓄势器和蓄势腔及机械设备内剩
余压力卸压。
（3）检查各紧固部件；拆除临时管道及设备（或设施）,将正式管道进行复位安装。
（4）检查机器设备单机试运行系统各阀门开关，应在规定状态。
扫码关注更多内容
