4.1 机机械械设设备备安安装装技技术术★★★★★★
4.1.1 设备基础种类及验收
4.1.2 机械设备安装程序及安装方法
4.1.3 机械设备安装要求与精度控制
4.1.4 机械设备试运行
2024 2023 2022
7 11 7
考查形式：选择、案例。
4.1.1 设备基础种类及验收

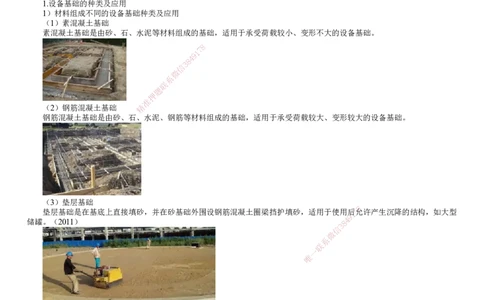

1.设备基础的种类及应用
1）材料组成不同的设备基础种类及应用
（1）素混凝土基础
素混凝土基础是由砂、石、水泥等材料组成的基础，适用于承受荷载较小、变形不大的设备基础。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
（2）钢筋混凝土基础 精
钢筋混凝土基础是由砂、石、水泥、钢筋等材料组成的基础，适用于承受荷载较大、变形较大的设备基础。
（3）垫层基础
8
垫层基础是在基底上直接填砂，并在砂基础外围设钢筋混凝土圈梁挡护填砂，适用于使用后1 7允许产生沉降的结构，如大型
9
储罐。（2011） 8 4
3
信
微
系
联
一
唯
2）埋置深度不同的设备基础种类及应用
（1）浅基础
浅基础主要有：扩展基础、联合基础、独立基础。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
①扩展基础。将上部荷载进行扩散并传递到地基上的基础形式。
②联合基础。由组合的混凝土结构组成，适用于底面积受到限制、地基承载力较低、对允许振动线位移控制较严格的大型
动力设备基础，如轧机、铸造生产线、玻璃生产线。（2013）
③独立基础。配置于上部设备之下的无筋或有筋的整体基础形式。
（2）深基础
深基础主要有：桩基础、沉井基础。
①桩基础。由承台、桩组成的基础形式，可分为预制桩和灌注桩两大类，适用于需要减少基础振幅、减弱基础振动或控制
基础沉降和沉降速率的精密、大型设备的基础，桩基础一般需要预压。如透平压缩机、汽轮发电机组、锻压设备。
②沉井基础。用混凝土或钢筋混凝土制成的井筒式基础。适用于冶炼、石油化工工程的烟囱和火炬，发电厂的洗涤塔。
8
7
1
9
4
8
3
信
微
系
联
题
押

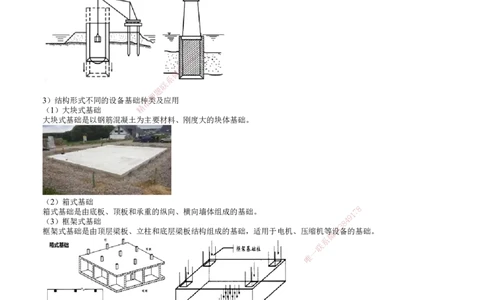

3）结构形式不同的设备基础种准类及应用
（1）大块式基础 精
大块式基础是以钢筋混凝土为主要材料、刚度大的块体基础。
（2）箱式基础
8
箱式基础是由底板、顶板和承重的纵向、横向墙体组成的基 础。
1
7
9
（3）框架式基础 8 4
信
3
框架式基础是由顶层梁板、立柱和底层梁板结构组成的基础，适用于电机、压缩机等设备的基础。
微
系
联
一
唯
4）使用功能不同的设备基础种类及应用
（1）减振基础
减振基础可以消减振动能量的基础。
（2）绝热层基础
绝热层基础是在基础底部设置隔热、保温层的基础，适用于有特殊保温要求的设备基础。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
经典例题
【例题】下列设备通常采用桩基础的有（ ）。
A.洗涤塔
B.精密机床
C.石化工程中的烟囱
D.汽轮发电机组
E.透平压缩机
『正确答案』BDE
『答案解析』桩基础，如透平压缩机、汽轮发电机组、锻压设备。
2.设备基础施工质量验收要求（2023案例）

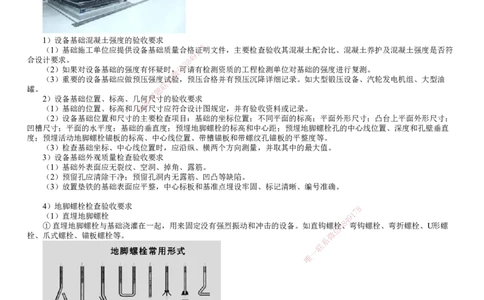

1）设备基础混凝土强度的验收要求
（1）基础施工单位应提供设备基础质量合格证7 8 明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符
1
9
合设计要求。 8 4
3
（2）如果对设备基础的强度有怀疑时， 信 可请有检测资质的工程检测单位对基础的强度进行复测。
微
（3）重要的设备基础应做预压强度系试验，预压合格并有预压沉降详细记录。如大型锻压设备、汽轮发电机组、大型油
联
罐。 题
2）设备基础位置、标高、几何 押 尺寸的验收要求
准
（1）基础的位置、标高和几精何尺寸应符合设计图规定，并有验收资料或记录。
（2）设备基础位置和尺寸的主 要检查项目：基础的坐标位置；不同平面的标高；平面外形尺寸；凸台上平面外形尺寸；
凹槽尺寸；平面的水平度；基础的垂直度；预埋地脚螺栓的标高和中心距；预埋地脚螺栓孔的中心线位置、深度和孔壁垂直
度；预埋活动地脚螺栓锚板的标高、中心 线位置、带槽锚板和带螺纹孔锚板的平整度等。
（3）检查基础坐标、中心线位置时， 应沿纵、横两个方向测量，并取其中的最大值。
3）设备基础外观质量检查验收要求
（1）基础外表面应无裂纹、空洞、掉角、露 筋。
（2）预留孔应清除干净；预留孔洞内无露筋、凹 凸等缺陷。
（3）放置垫铁的基础表面应平整，中心标板和基准 点埋设牢固、标记清晰、编号准确。
4）地脚螺栓检查验收要求
8
（1）直埋地脚螺栓 9 1
7
① 直埋地脚螺栓与基础浇灌在一起，用来固定没有强烈振动 和 冲击的设备。如直钩螺
信
栓3 8 、
4
弯钩螺栓、弯折螺栓、U形螺
栓、爪式螺栓、锚板螺栓等。 微
系
联
一
唯
② 直埋地脚螺栓中心距、标高及露出基础长度符合设计或规范要求，中心距应在其根部和顶部沿纵、横两个方向测
量，标高应在其顶部测量。
③ 直埋地脚螺栓的螺母和垫圈配套，螺纹和螺母保护完好。
（2）活动地脚螺栓（2024）
①活动地脚螺栓是一种可拆卸的地脚螺栓，用于固定工作时有强烈振动和冲击的重型机械设备。如T形头地脚螺栓、拧入
式螺栓、对拧式螺栓等。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
② 活动地脚螺栓锚板的中心位置、标高、带槽或带螺纹锚板的水平度符合设计或规范要求。
③ T形头地脚螺栓与基础板按规格配套使用，埋设T形头地脚螺栓基础板牢固、平正，地脚螺栓光杆部分和基础板刷防锈
漆。

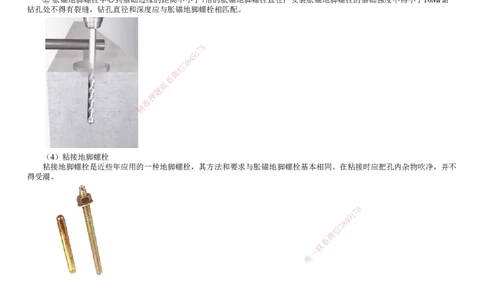

（3）胀锚地脚螺栓
① 部分静置的简单设备或辅助设备采用胀锚地脚螺栓的连接方式。
② 胀锚地脚螺栓中心到基础边缘的距离不小于7倍的胀锚地脚螺栓直径；安装胀锚地脚螺栓的基础强度不得小于10MPa；
钻孔处不得有裂缝，钻孔直径和深度应与胀锚地脚螺栓相匹配。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（4）粘接地脚螺栓
粘接地脚螺栓是近些年应用的一种地脚螺栓 ，其方法和要求与胀锚地脚螺栓基本相同。在粘接时应把孔内杂物吹净，并不
得受潮。
8
1
7
9
8
4
信
3
微
系
联
一
唯
