4.8.2 汽汽轮轮发发电电机机安安装装技技术术
1.汽轮发电机系统设备组成

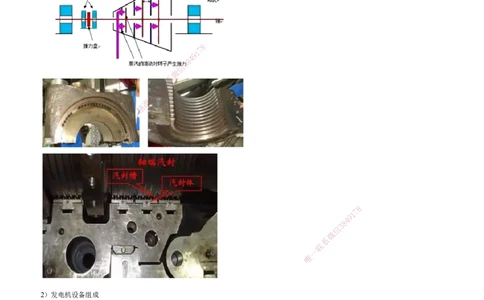

1）汽轮机设备组成
电站汽轮机设备主要由汽轮机本体设备，以及蒸汽系统设备、凝结水系统设备、给水系统设备和其他辅助设备组成。其中汽轮机本体设备
主要由静止部分和转动部分组成。 静止部分包括汽缸、喷嘴组、隔板、隔板套、汽封、轴承及紧固件等；转动部分包括动叶栅、叶轮、主轴、
联轴器、盘车器、推力盘、机械危急保安器等。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
2）发电机设备组成
汽轮发电机由定子和转子两部分组成。
（1）旋转磁极式发电机定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
（2）转子主要由转子锻件、励磁绕组、护环、中心环和风扇等组成。
2.汽轮机主要设备的安装技术要求
1）汽轮机设备安装程序
散装到货的汽轮机，在现场进行汽轮机本体安装，其设备安装程序为：
基础和设备验收→底座（台板）安装→汽缸和轴承座安装→轴承安装→转子安装→导叶持环或隔板安装→汽封及通流间隙检查与调整→
上、下汽缸闭合→二次灌浆→联轴器安装→变速齿轮箱和盘车装置安装→汽缸保温→调节系统安装→调节系统和保安系统的整定与调试。
2）电站汽轮机的安装
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）汽缸和轴承座安装
轴承座安装是依据轴系中心、转子扬度及各轴瓦间距的要求，对其中心、水平及标高测量调整，使各轴承座安装符合制造厂技术要求。
①低压缸组合：组合时汽缸找中心的基准可以用激光、拉钢丝、假轴、转子等。
（3）转子安装
①转子安装：转子吊装、转子测量和转子、汽缸找中心。
②转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索。
③转子测量应包括：轴颈椭圆度、不柱度的测量，转子跳动测量（径向、端面和推力盘瓢偏），转子弯曲度测量，联轴器端面止口配合间
隙测量。
口诀：跳完河拖不住
④对转子叶片应按制造厂要求进行叶片静频率测试。
⑤转子如有中心孔，应有厂内的探伤检查报告，并应提供质量合格证明。

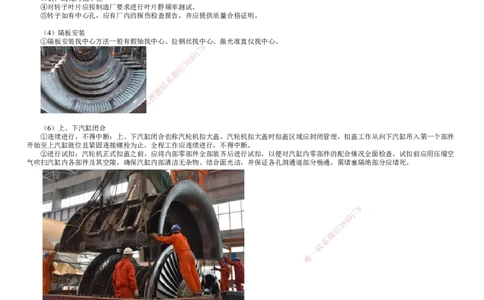

（4）隔板安装
①隔板安装找中心方法一般有假轴找中心、拉钢丝找中 心、激光准直仪找中心。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（6）上、下汽缸闭合
①连续进行，不得中断：上、下汽缸闭合 也称汽轮机扣大盖。汽轮机扣大盖时扣盖区域应封闭管理，扣盖工作从向下汽缸吊入第一个部件
开始至上汽缸就位且紧固连接螺栓为止，全程工 作应连续进行，不得中断。
②进行试扣：汽轮机正式扣盖之前，应将内部零部件全部装齐后进行试扣，以便对汽缸内零部件的配合情况全面检查。试扣前应用压缩空
气吹扫汽缸内各部件及其空隙，确保汽缸内部清洁无杂 物、结合面光洁，并保证各孔洞通道部分畅通，需堵塞隔绝部分应堵死。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（7）凝汽器安装
①凝汽器壳体的就位和连接：鉴于凝汽器结构尺寸相当庞大，其支承方式多采取通过弹簧支座坐落在凝汽器基础上的支承形式。凝汽器与
低压缸排气口之间的连接，采用具有伸缩性能的中间连接段，凝汽器与汽缸连接的全过程中，不得改变汽轮机的定位尺寸，并不得给汽缸附加
额外应力。
②凝汽器内部设备、部件的安装：包括管板、隔板冷却管束的安装、连接。凝汽器组装完毕后，汽侧应进行灌水试验。灌水高度宜在汽封
洼窝以下100mm，维持24h应无渗漏。已经就位在弹簧支座上的凝汽器，灌水试验前应加临时支撑。灌水试验完成后应及时把水放净。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8）轴系对轮中心的找正
①轴系对轮中心找正主要是对高中对轮中心、中低对轮中心、低低对轮中心和低发对轮中心的找正。
②在轴系对轮中心找正时，首先要以低压转子为基准；其次，对轮找中心通常都以全实缸、凝汽器灌水至模拟运行状态进行调整；再次，
各对轮找中心时的端面张口和圆周高低差要有预留值；最后，一般在各不同阶段要进行多次对轮中心的复查和找正。
例如：某工程600MW机组轴系中心找正内容及其各对轮找中心时的端面张口和圆周高低差预留值分别为：轴系中心找正要进行多次，即：
轴系初找；凝汽器灌水至运行重量后的复找；汽缸扣盖前的复找；基础二次灌浆前的复找；基础二次灌浆后的复找；轴系联结时的复找。除第
一次初找外，所有轴系中心找正工作都是在凝汽器灌水至运行重量的状态下进行的。

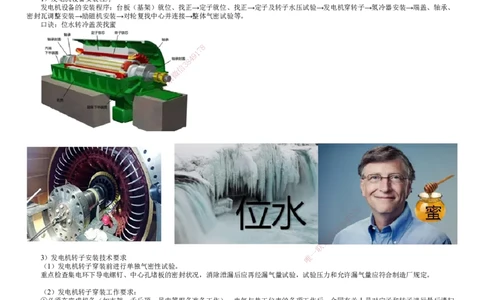

3.发电机设备的安装技术要求
1）发电机设备安装程序
发电机设备的安装程序：台板（基架）就位、找正→定子就位、找正→定子及转子水压试验→发电机穿转子→氢冷器安装→端盖、轴承、
密封瓦调整安装→励磁机安装→对轮复找中心并连接→整体气密试验等。
口诀：位水转冷盖茨找蜜
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
3）发电机转子安装技术要求 唯
（1）发电机转子穿装前进行单独气密性试验。
重点检查集电环下导电螺钉、中心孔堵板的密封状况，消除泄漏后应再经漏气量试验，试验压力和允许漏气量应符合制造厂规定。
（2）发电机转子穿装工作要求：
①必须在完成机务（如支架、千斤顶、吊索等服务准备工作）、电气与热工仪表的各项工作后，会同有关人员对定子和转子进行最后清扫
检查，确定其内部清洁，无任何杂物并经签证后方可进行。
②转子穿装要求在定子找正完、轴瓦检查结束后进行。转子穿装工作要求连续完成，用于转子穿装的专用工具由发电机制造厂提供，不同
的机组有不同的穿转子方法，常用的方法有滑道式方法、接轴的方法、用后轴承座作平衡重量的方法、用两台跑车的方法等。
