P135～155 第6章 水闸、泵站与水电站工程
知识结构
节次 主要内容
6.1.1 水闸的分类及组成
6.1.2 水闸主体结构的施工方法
第6章 6.1 水闸施工技术
6.1.3 闸门的安装方法
水闸、泵站与
6.1.4 启闭机与机电设备的安装方法
水电站工程
6.2.1 泵站的布置
6.2 泵站与水电站的
6.2.2 水电站的布置
布置及机组安装
6.2.3 水轮发电机组与水泵机组安装
考情
篇 章 题型 2024年 2023年 2022年 2021年 2020年
第1篇 第6章 单选题 1 1 1 / /
水利 水闸、
多选题 2 / 2 / /
水电 泵站与
工程 水电站 案例题 15 / 5 10 /
技术 工程
P135～137 6.1.1 水闸的分类及组成
1. 常用水闸的分类（略）

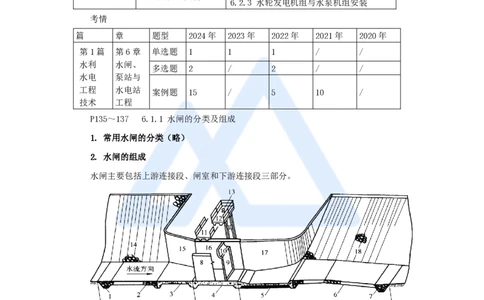

2. 水闸的组成
水闸主要包括上游连接段、闸室和下游连接段三部分。
1
www.haixue.com嗨学网 | 职业价值点亮者
山东省蒙阴县青山埠拦河闸1

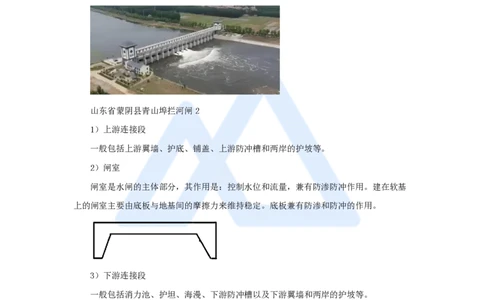

山东省蒙阴县青山埠拦河闸2
1）上游连接段
一般包括上游翼墙、护底、铺盖、上游防冲槽和两岸的护坡等。
2）闸室
闸室是水闸的主体部分，其作用是：控制水位和流量，兼有防渗防冲作用。建在软基
上的闸室主要由底板与地基间的摩擦力来维持稳定。底板兼有防渗和防冲的作用。
3）下游连接段
一般包括消力池、护坦、海漫、下游防冲槽以及下游翼墙和两岸的护坡等。
海漫，建在护坦或消力池（消能池）下游用以调整流速分布、保护河床免受冲刷的柔
性护底建筑物。
P137～141 6.1.2 水闸主体结构的施工方法
1. 水闸混凝土施工
1）水闸混凝土施工原则
以闸室为中心，按照“先深后浅、先重后轻、先高后矮、先主后次”的原则进行。
（1）先深后浅。若先施工浅部位的混凝土，则在浇筑深的部位时，可能会扰动已浇部
2
www.haixue.com嗨学网 | 职业价值点亮者
位的基土，导致混凝土沉降、走动或断裂。
（2）先重后轻。是为了给重的部位有预沉时间，以减轻对邻接部位混凝土产生的不良
影响。
（3）先高后矮。主要是为了平衡施工力量，加速施工进度。处于闸室中心的闸底板及
其上部的闸墩、胸墙和桥梁，高度较大、层次较多、工作量较集中，需要的施工时间也较
长，在混凝土浇完后，接着还要进行闸门、启闭机安装等工序，因而必须集中力量优先进
行。其他如铺盖、消力池、翼墙等部位的施工，则可穿插其中进行，以利施工力量的均
衡。
（4）先主后次。
【例题】水闸混凝土工程施工的原则包括（ ）。【2016.24，2013.24】
A. 先深后浅
B. 先轻后重
C. 先高后矮
D. 先主后次
E. 先上游后下游
【答案】ACD

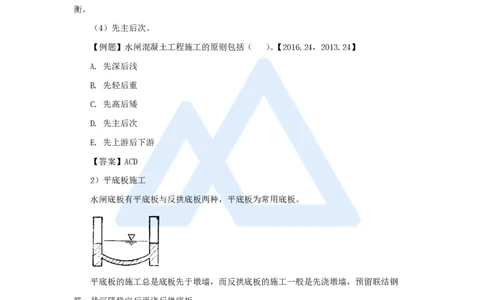

2）平底板施工
水闸底板有平底板与反拱底板两种，平底板为常用底板。
平底板的施工总是底板先于墩墙，而反拱底板的施工一般是先浇墩墙，预留联结钢
筋，待沉降稳定后再浇反拱底板。
平底板混凝土的浇筑，一般先浇上、下游齿墙，然后再从一端向另一端浇筑。
【例题】某水闸采用平底板钢筋混凝土结构，部分施工内容有：① 闸墩、② 底板、
③ 防冲槽、④ 消力池、⑤ 齿墙，其正确的施工顺序是（ ）。
A. ①⑤②③④
B. ①②⑤④③
C. ②①③④⑤
3
www.haixue.com嗨学网 | 职业价值点亮者
D. ⑤②①④③
【答案】D
3）施工缝施工
施工缝的处理应符合下列规定：
（1）可采用凿毛、冲毛或刷毛等方法处理、清除表层的水泥浆薄膜和松散软弱层，并
冲洗干净，排除积水。
（2）混凝土强度达到2.5MPa后，方可进行浇筑上层混凝土的准备工作；浇筑前，水
平缝应铺厚10～20mm的同配合比的水泥砂浆，垂直缝应随浇筑层刷水泥浆或界面剂。

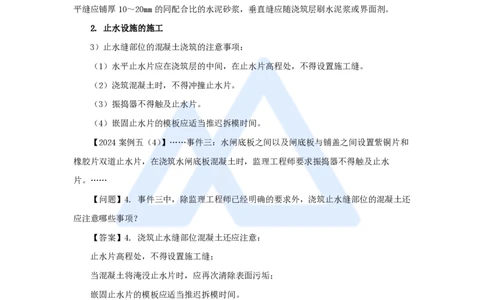

2. 止水设施的施工
3）止水缝部位的混凝土浇筑的注意事项：
（1）水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝。
（2）浇筑混凝土时，不得冲撞止水片。
（3）振捣器不得触及止水片。
（4）嵌固止水片的模板应适当推迟拆模时间。
【2024案例五（4）】……事件三：水闸底板之间以及闸底板与铺盖之间设置紫铜片和
橡胶片双道止水片，在浇筑水闸底板混凝土时，监理工程师要求振捣器不得触及止水
片。……
【问题】4. 事件三中，除监理工程师已经明确的要求外，浇筑止水缝部位的混凝土还
应注意哪些事项？
【答案】4. 浇筑止水缝部位混凝土还应注意：
止水片高程处，不得设置施工缝；
当混凝土将淹没止水片时，应再次清除表面污垢；
嵌固止水片的模板应适当推迟拆模时间。
3. 平面闸门门槽施工（略）
4. 弧形闸门的导轨安装及二期混凝土浇筑（略）
P141～143 6.1.3 闸门的安装方法
1. 闸门的组成及分类
闸门规格分档表
序号 类型 规格分档FH=门叶面积（m2）×水头（m）
1 小型 ≤200
4
www.haixue.com嗨学网 | 职业价值点亮者
2 中型 200＜FH≤1000
3 大型 1000＜FH≤5000
4 超大型 ＞5000
2. 闸门的安装
闸门标志内容包括：制造厂名、产品名称、生产许可证标志及编号、制造日期、闸门
中心位置及总重量。
【2021案例二（3）】……事件二：新闸门于2019年3月18日运抵施工现场，有关人
员进行了交货检查和验收，核对了制造厂名和产品名称等闸门标志内容。承包人负责新闸
门的保管，新闸门提前运抵现场期间发生保管费用3万元。……
【问题】3. 事件二中，除制造厂名和产品名称外，新闸门标志内容还应有哪些？
【答案】3. 新闸门标志内容还应有：生产许可证标志及编号、制造日期、闸门中心位
置和总重量。
P143～146 6.1.4 启闭机与机电设备的安装方法
1. 启闭机分类
启闭机按结构形式分为固定式卷扬式启闭机、液压式启闭机、螺杆式启闭机、轮盘式
启闭机、移动式启闭机（包括门式、桥式和台车式）等。
卷扬式启闭机型号的表示方法
螺杆式启闭机型号的表示方法
5
www.haixue.com嗨学网 | 职业价值点亮者
液压启闭机型号的表示方法
【例题】型号为QP-2×250-9/2的启闭机类型是（ ）。【2024.13】
A. 卷扬式启闭机
B. 螺杆式启闭机
C. 液压式启闭机
D. 轮盘式启闭机
【答案】A
启闭机按启闭力T分档表（单位：kN）
启闭机型式 小型 中型 大型 超大型
固定式卷扬式、
T＜250 1000＞T≥250 2500≥T≥1000 T＞2500
移动式、液压式
螺杆式 T＜250 500≥T≥250 T＞500
2. 固定卷扬式启闭机的安装（略）
3. 螺杆式启闭机安装（略）
4. 液压式启闭机安装（略）
5. 移动式启闭机安装（略）
6. 启闭机试验
启闭机试验分为：
① 空运转试验，启闭机出厂前，在未安装钢丝绳和吊具的组装状态下进行的试验。
② 空载试验，启闭机在无荷载状态下进行的运行试验和模拟操作。
③ 动载试验，启闭机在1.1倍额定荷载状态下进行的运行试验和操作。主要目的是检
查起升机构、运行机构和制动器的工作性能。
④ 静载试验，启闭机在1.25倍额定荷载状态下进行的静态试验和操作。主要目的是
检验启闭机各部件和金属结构的承载能力。
6
www.haixue.com嗨学网 | 职业价值点亮者
【例题】启闭机试验包括（ ）试验。【2022.23】
A. 空运转
B. 空载
C. 动载
D. 静载
E. 超载
【答案】ABCD
【2024案例五（4）】……事件四：启闭机在制作安装过程中进行了空运转和动载等试
验。……
【问题】
5. 事件四中，除空运转和动载试验外，启闭机还应进行哪些试验？指出动载试验的主
要目的。
【答案】
5. 启闭机还应进行：空载试验、静载试验。
目的：检查起升机构、运行机构和制动器的工作性能。
