P113～117 4.2.1 模板的分类与模板施工
1. 模板的分类
根据架立和工作特征可分为固定式、拆移式、移动式和滑升式等。
为使模板上滑时新浇混凝土不致坍塌，要求新浇混凝土达到初凝，并具有1.5×105Pa
的强度。滑升速度受气温影响，当气温为20～25℃时，平均滑升速度约为20～30cm/h。
2. 模板施工
1）模板的安装

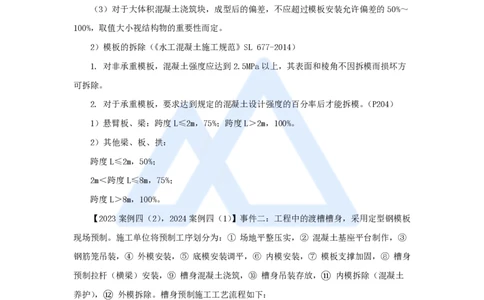

（3）对于大体积混凝土浇筑块，成型后的偏差，不应超过模板安装允许偏差的50%～
100%，取值大小视结构物的重要性而定。
2）模板的拆除（《水工混凝土施工规范》SL 677-2014）
1. 对非承重模板，混凝土强度应达到2.5MPa以上，其表面和棱角不因拆模而损坏方
可拆除。
2. 对于承重模板，要求达到规定的混凝土设计强度的百分率后才能拆模。（P204）
1）悬臂板、梁：跨度L≤2m，75%；跨度L＞2m，100%。
2）其他梁、板、拱：
跨度L≤2m，50%；
2m＜跨度L≤8m，75%；
跨度L＞8m，100%。
【2023案例四（2），2024案例四（1）】事件二：工程中的渡槽槽身，采用定型钢模板
现场预制。施工单位将预制工序划分为：① 场地平整压实，② 混凝土基座平台制作，③
钢筋笼吊装，④ 外模安装，⑤ 底模安装调平，⑥ 内模安装，⑦ 模板支撑加固，⑧ 槽身
预制拉杆（横梁）安装，⑨ 槽身混凝土浇筑，⑩ 槽身吊装存放，⑪ 内模拆除（混凝土
养护），⑫ 外模拆除。槽身预制施工工艺流程如下：
① 场地平整压实→② 混凝土基座平台制作→A→B→③ 钢筋笼吊装→C→D→E→⑨ 槽
身混凝土浇筑→⑪ 内模拆除（混凝土养护）→F→G→拆除底模
【问题】
2. 根据事件二，写出槽身预制施工工艺流程中A、B、C、D、E、F、G对应的工序名称
（用背景资料的工序编号①、②、……、⑫作答）。
【答案】
渡槽预制施工流程中的工序名称：
1
www.haixue.com嗨学网 | 职业价值点亮者
A— ⑤，B— ④，C— ⑥，D— ⑧，E— ⑦，F— ⑫，G— ⑩。
P117～122 4.2.2 钢筋的加工安装技术要求
1. 钢筋表示方法及钢筋图

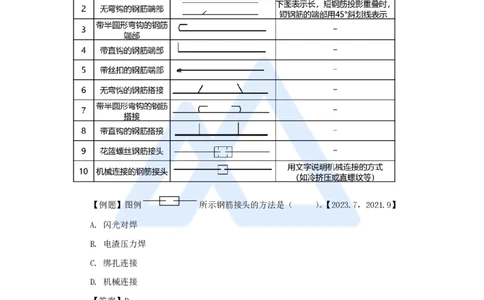

1）普通钢筋的表示方法
普通钢筋的表示方法
【例题】图例 所示钢筋接头的方法是（ ）。【2023.7，2021.9】
A. 闪光对焊
B. 电渣压力焊
C. 绑扎连接
D. 机械连接
【答案】D
2）钢筋图
钢筋图中钢筋用粗实线表示，结构轮廓应用细实线表示。
钢筋图中钢筋的标注形式。
钢筋标注形式
2
www.haixue.com嗨学网 | 职业价值点亮者
注：圆圈内填写钢筋编号，n为钢筋的根数， 为钢筋种类的代号，
d为钢筋直径的数值，@为钢筋间距的代号，s为钢筋间距的数值。
2. 钢筋加工
1）配料依据（略）
2）下料长度（略）
3）钢筋代换
尽量避免施工过程中的钢筋代换。

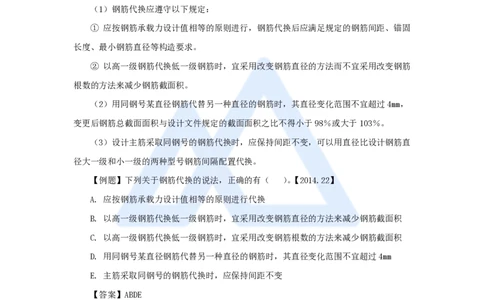

（1）钢筋代换应遵守以下规定：
① 应按钢筋承载力设计值相等的原则进行，钢筋代换后应满足规定的钢筋间距、锚固
长度、最小钢筋直径等构造要求。
② 以高一级钢筋代换低一级钢筋时，宜采用改变钢筋直径的方法而不宜采用改变钢筋
根数的方法来减少钢筋截面积。
（2）用同钢号某直径钢筋代替另一种直径的钢筋时，其直径变化范围不宜超过4mm，
变更后钢筋总截面面积与设计文件规定的截面面积之比不得小于98％或大于103％。
（3）设计主筋采取同钢号的钢筋代换时，应保持间距不变，可以用直径比设计钢筋直
径大一级和小一级的两种型号钢筋间隔配置代换。
【例题】下列关于钢筋代换的说法，正确的有（ ）。【2014.22】
A. 应按钢筋承载力设计值相等的原则进行代换
B. 以高一级钢筋代换低一级钢筋时，宜采用改变钢筋直径的方法来减少钢筋截面积
C. 以高一级钢筋代换低一级钢筋时，宜采用改变钢筋根数的方法来减少钢筋截面积
D. 用同钢号某直径钢筋代替另一种直径的钢筋时，其直径变化范围不宜超过4mm
E. 主筋采取同钢号的钢筋代换时，应保持间距不变
【答案】ABDE
4）钢筋加工
当500MPa级钢筋按设计要求弯转90°时，其最小弯转直径应符合下列要求：
（1）钢筋直径小于16mm时，最小弯转直径为5倍钢筋直径。
（2）钢筋直径大于等于16mm时，最小弯转直径为7倍钢筋直径。（25修订）
当温度低于-20℃时，严禁对低合金钢筋进行冷弯加工，以避免在钢筋起弯点发生强
化，造成钢筋脆断。
3. 钢筋连接
3
www.haixue.com嗨学网 | 职业价值点亮者
1）钢筋的接头方式（略）
2）钢筋接头的一般要求
（1）配置在同一截面内的下述受力钢筋，其接头的截面面积占受力钢筋总截面面积的
百分率应满足下列要求：
① 闪光对焊、熔槽焊、接触电渣焊、窄间隙焊、气压焊接头在受弯构件的受拉区，不
超过50%，受压区不受限制。
② 绑扎接头，在构件的受拉区不超过25%，在受压区不超过50%。

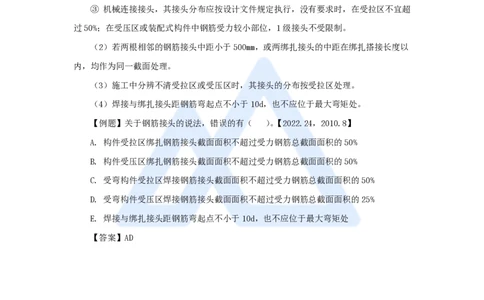

③ 机械连接接头，其接头分布应按设计文件规定执行，没有要求时，在受拉区不宜超
过50%；在受压区或装配式构件中钢筋受力较小部位，1级接头不受限制。
（2）若两根相邻的钢筋接头中距小于500mm，或两绑扎接头的中距在绑扎搭接长度以
内，均作为同一截面处理。
（3）施工中分辨不清受拉区或受压区时，其接头的分布按受拉区处理。
（4）焊接与绑扎接头距钢筋弯起点不小于10d，也不应位于最大弯矩处。
【例题】关于钢筋接头的说法，错误的有（ ）。【2022.24，2010.8】
A. 构件受拉区绑扎钢筋接头截面面积不超过受力钢筋总截面面积的50%
B. 构件受压区绑扎钢筋接头截面面积不超过受力钢筋总截面面积的50%
C. 受弯构件受拉区焊接钢筋接头截面面积不超过受力钢筋总截面面积的50%
D. 受弯构件受压区焊接钢筋接头截面面积不超过受力钢筋总截面面积的25%
E. 焊接与绑扎接头距钢筋弯起点不小于10d，也不应位于最大弯矩处
【答案】AD
4
