P108~111 2.6 管涵和
箱涵施工
在一建市政专业中，管涵和箱涵施工考核频次相对较低，尤其是管涵，在以往的考试
中未涉及过任何案例考点，箱涵则在2006年和2021年两次涉及案例。
未来考试中，命题者可以借助管涵考核现浇混凝土结构的通用知识点，或考核刚性管
道的基坑、防水或回填等内容。

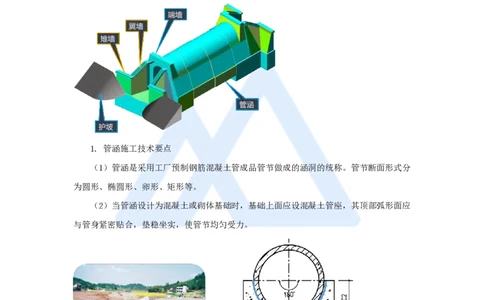

2.6.1 管涵施工技术
1. 管涵施工技术要点
（1）管涵是采用工厂预制钢筋混凝土管成品管节做成的涵洞的统称。管节断面形式分
为圆形、椭圆形、卵形、矩形等。
（2）当管涵设计为混凝土或砌体基础时，基础上面应设混凝土管座，其顶部弧形面应
与管身紧密贴合，垫稳坐实，使管节均匀受力。
1
www.haixue.com嗨学网 | 职业价值点亮者
（3）当管涵为无混凝土（或砌体）基础、管体直接设置在天然地基上时，应按照设计
要求将管底土层夯压密实，并做成与管身弧度密贴的弧形管座，安装管节时应注意保持完

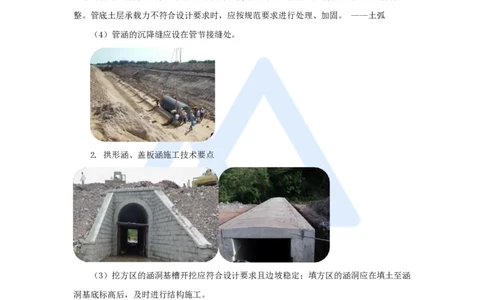

整。管底土层承载力不符合设计要求时，应按规范要求进行处理、加固。 ——土弧
（4）管涵的沉降缝应设在管节接缝处。
2. 拱形涵、盖板涵施工技术要点
（3）挖方区的涵洞基槽开挖应符合设计要求且边坡稳定；填方区的涵洞应在填土至涵
洞基底标高后，及时进行结构施工。
（4）遇有地下水时，应先将地下水降至基底以下500mm方可施工，且降水应连续进行
直至工程完成到地下水位500mm以上且具有抗浮及防渗漏能力方可停止降水。
（7）涵洞两侧的回填土，应在主结构防水层的保护层完成，且保护层砌筑砂浆强度达
到3MPa后方可进行。回填时，两侧应对称进行，高差不宜超过300mm。
2
www.haixue.com嗨学网 | 职业价值点亮者

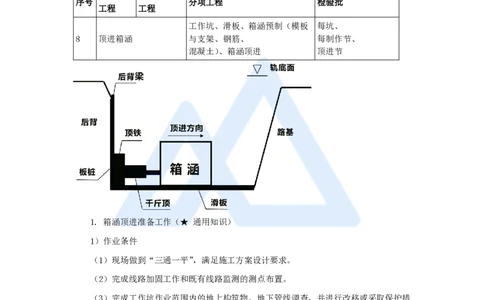

2.6.2 箱涵顶进施工技术
分部 子分部
序号 分项工程 检验批
工程 工程
工作坑、滑板、箱涵预制（模板 每坑、
8 顶进箱涵 与支架、钢筋、 每制作节、
混凝土）、箱涵顶进 顶进节
1. 箱涵顶进准备工作（★ 通用知识）
1）作业条件
（1）现场做到“三通一平”，满足施工方案设计要求。
（2）完成线路加固工作和既有线路监测的测点布置。
（3）完成工作坑作业范围内的地上构筑物、地下管线调查，并进行改移或采取保护措
施。
（4）工程降水（如需要）达到设计要求。
【模拟题】
关于施工前期准备工作“三通一平”的说法，正确的是（ ）。
A. 网通、路通、水通、场地平整
B. 电通、路通、气通、场地平整
3
www.haixue.com嗨学网 | 职业价值点亮者
C. 水通、网通、气通、场地平整
D. 电通、水通、路通、场地平整
【答案】D
水、电、路、通讯、排水、热、燃气
2）机械设备、材料
按计划进场，并完成验收。
3）技术准备
（1）施工组织设计已获批准，施工方法、施工顺序已经确定。
（2）全体施工人员进行培训、技术（安全）交底。
（3）完成施工测量放线。

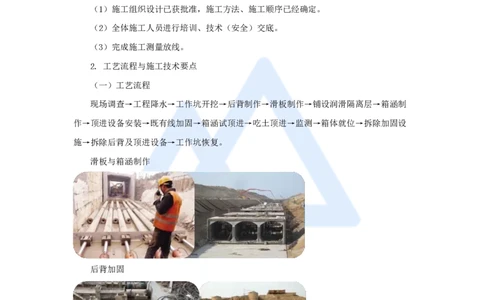

2. 工艺流程与施工技术要点
（一）工艺流程
现场调查→工程降水→工作坑开挖→后背制作→滑板制作→铺设润滑隔离层→箱涵制
作→顶进设备安装→既有线加固→箱涵试顶进→吃土顶进→监测→箱体就位→拆除加固设
施→拆除后背及顶进设备→工作坑恢复。
滑板与箱涵制作
后背加固
顶进设备安装
4
www.haixue.com嗨学网 | 职业价值点亮者
2）箱涵顶进前检查工作
（1）箱涵主体结构混凝土强度必须达到设计强度，防水层及保护层按设计完成。
——箱涵本身合格
（2）顶进作业面地下水位已降至基底以下不小于500mm并宜避开雨期施工，若在雨期
施工，必须做好防洪及防雨排水工作。
——降水合格
（3）后背施工、线路加固达到施工方案要求；顶进设备及施工机具符合要求。
——后背合格、铁路加固合格
（4）顶进设备液压系统安装及预顶试验结果符合要求。
——液压系统合格
（5）工作坑内与顶进无关人员、材料、物品及设施撤出现场。——人材机准备就绪
（6）所穿越的线路管理部门的配合人员、抢修设备、通信器材准备完毕。 ——有预
案
4）顶进挖土（总结）
列车通过时严禁挖土、人员撤离、不能顶进。
过程监测，随时纠偏，少纠勤纠，动中纠偏。
5）顶进作业
（1）每次顶进应检查液压系统、传力设备、刃脚、后背和滑板等的变化情况，发现问
题及时处理。
（2）挖运土方与顶进作业循环交替进行。每前进一个顶程，即应切换油路，并将顶进
5
www.haixue.com嗨学网 | 职业价值点亮者
千斤顶活塞回复原位；按顶进长度补放小顶铁，更换长顶铁，安装横梁。
（六）监控与检查
（1）箱涵顶进前，应对箱涵原始（预制）位置的里程、轴线及高程测定原始数据并记
录。顶进过程中，每一顶程要观测并记录各观测点左、右偏差值，高程偏差值，顶程及总
进尺。观测结果要及时报告现场指挥人员，用于控制和校正。
（2）箱涵自启动起，对顶进全过程的每一个顶程都应详细记录千斤顶开动数量、位
置，油泵压力表读数、总顶力及着力点。如出现异常应立即停止顶进，检查分析原因，采
取措施处理后方可继续顶进。
（3）箱涵顶进过程中，每天应定时观测箱涵底板上设置的观测标钉高程，计算相对高
差，展图，分析结构竖向变形。对中边墙应测定竖向弯曲，当底板侧墙出现较大变位及转
角时应及时分析研究并采取措施。
（4）顶进过程中要定期观测箱涵裂缝及开展情况，重点监测底板、顶板、中边墙，中
继间牛腿或剪力铰和顶板前、后悬臂板，发现问题应及时研究采取措施。
【2021年一建案例真题五】
背景资料：某公司承建一项城市主干路工程，长度2.4km，在桩号K1+180～K1+196位
置与铁路斜交，采用四跨地道桥顶进下穿铁路的方案。为保证铁路正常通行，施工前由铁
路管理部门对铁路线进行加固。顶进工作坑顶进面采用放坡加网喷混凝土方式支护，其余
三面采用钻孔灌注桩加桩间网喷支护，施工平面及剖面图如图1、图2所示。
6
www.haixue.com嗨学网 | 职业价值点亮者
图1 地道桥施工平面示意图（单位：mm）
图2 地道桥施工剖面示意图（单位：mm）
【问题】
4. 地道桥每次顶进，除检查液压系统外，还应检查哪些部位的使用状况？
5. 在每一顶程中测量的内容是哪些？
6. 地道桥顶进施工应考虑的防排水措施是哪些？
4. 地道桥每次顶进，除检查液压系统外，还应检查哪些部位的使用状况？
【参考答案】
还应检查传力设备（顶柱）、后背梁、后背桩与冠梁、滑板、地道桥结构、刃脚（钢刃
脚）、三角块的变形情况。
7
www.haixue.com嗨学网 | 职业价值点亮者
5. 在每一顶程中测量的内容是哪些？
【参考答案】
轴线偏差、高程（标高）偏差、中边墙竖向弯曲值、顶程及总进尺。
6. 地道桥顶进施工应考虑的防排水措施是哪些？
【参考答案】
（1）坑顶地面硬化并设防淹墙（挡水围堰）、排水沟（截水沟）。
（2）坑底设排水沟、集水井、水泵（排水设施）和应急供电设施。
（3）工作坑上方设置作业棚（防雨棚）。
（4）加强基坑巡视检查。
小结：
本节课程介绍了管涵和箱涵的内容。在管涵方面，可以结合管道知识点进行考核，包
括管涵的图形和施工工序等；在箱涵方面，可以将其视为地下结构工程施工，考核涉及管
线调查、降水、基坑开挖、围护结构、箱涵制作（包括结构的模板、混凝土、施工缝等知
识点）、基坑回填等技术内容。此外，还可以考核与铁路相关的手续办理等内容。
