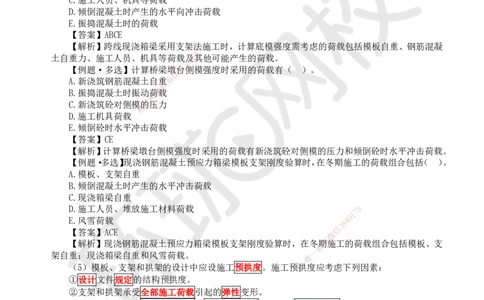

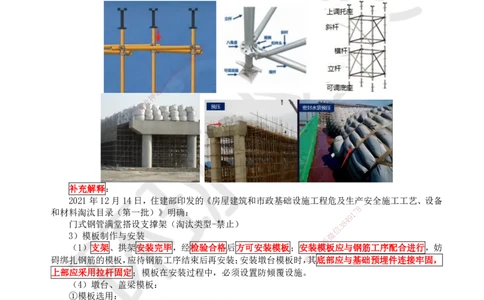

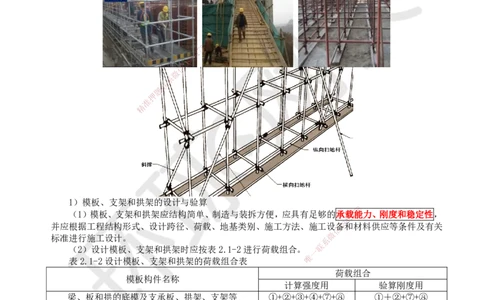

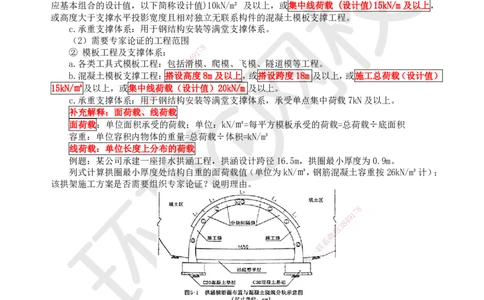

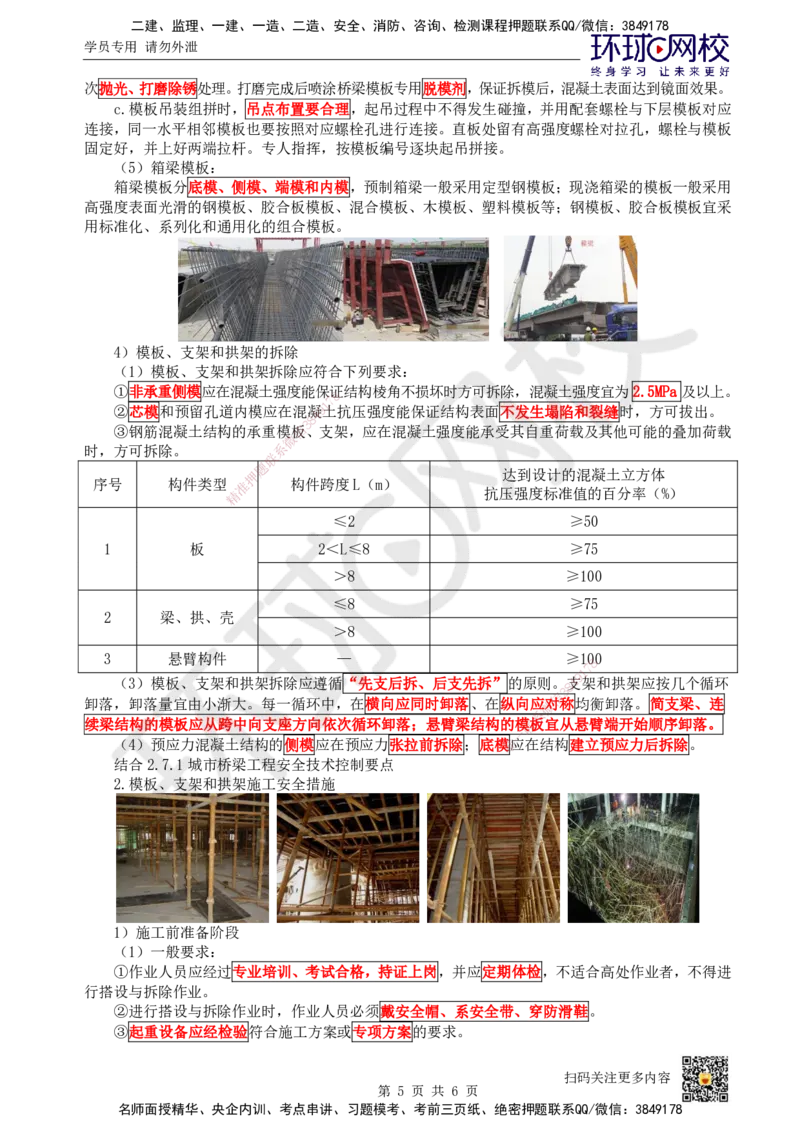

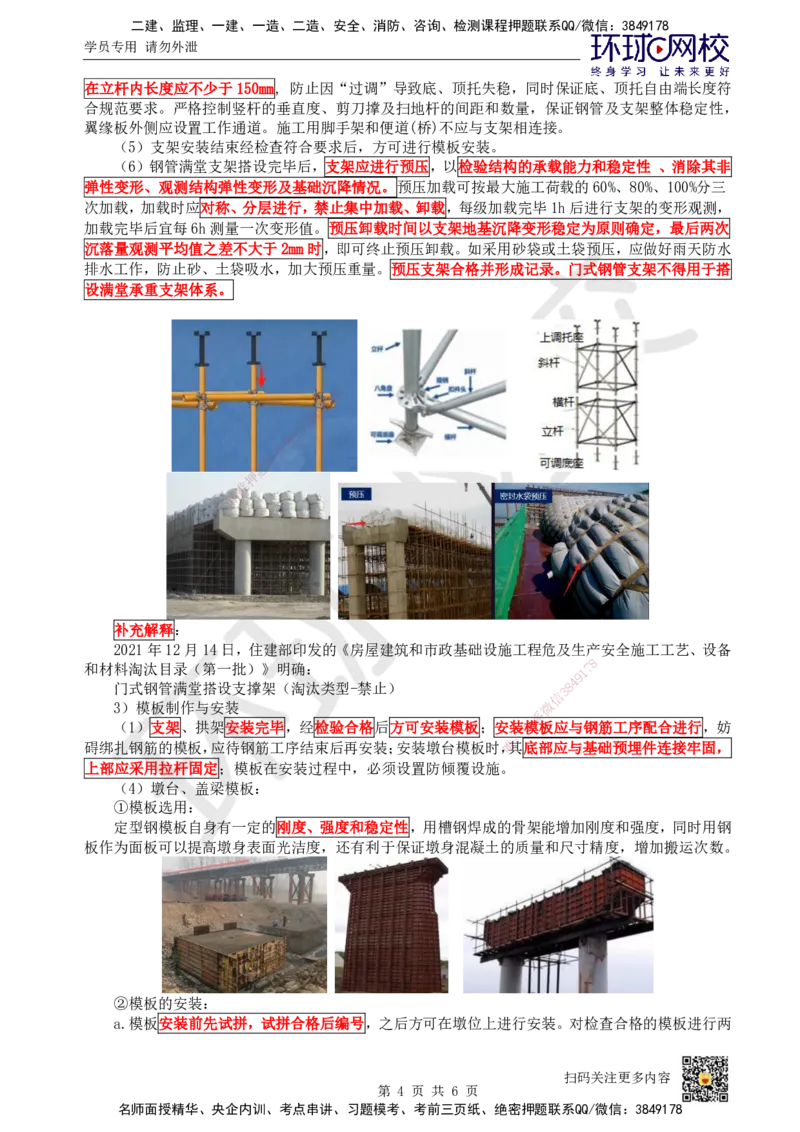

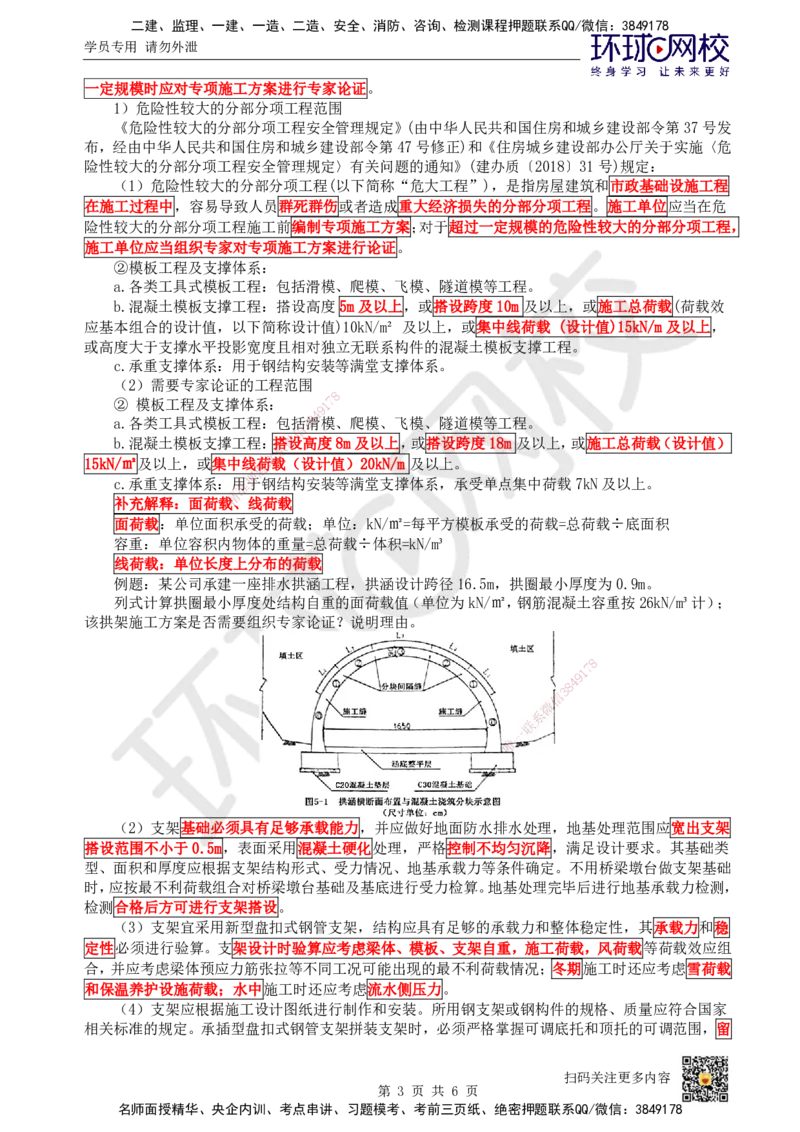

二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 学员专用 请勿外泄 2025环球网校一级建造师《市政公用工程管理与实务》精讲班 第12讲 2.1.2 桥梁结构施工通用施工技术 1.模板、支架和拱架的设计、制作、安装与拆除 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 1）模板、支架和拱架的设计与验算 8 （1）模板、支架和拱架应结构简单、制造与装拆方便，应具有足够的承载1 7能力、刚度和稳定性， 9 4 8 并应根据工程结构形式、设计跨径、荷载、地基类别、施工方法、施工设备3和材料供应等条件及有关 信 微 标准进行施工设计。 系 联 （2）设计模板、支架和拱架时应按表2.1-2进行荷载组合。 一 唯 表2.1-2设计模板、支架和拱架的荷载组合表 荷载组合 模板构件名称 计算强度用 验算刚度用 梁、板和拱的底模及支承板、拱架、支架等 ①+②+③+④+⑦+⑧ ①＋②+⑦+⑧ 缘石、人行道、栏杆、柱、梁板、拱等的侧模板 ④+⑤ ⑤ 基础、墩台等厚大结构物的侧模板 ⑤+⑥ ⑤ ①模板、拱架和支架自重；↓ ②新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力；↓ ③施工人员及施工材料机具等行走运输或堆放的荷载；↓ ④振捣混凝土时的荷载；↓←→ ⑤新浇筑混凝土对侧面模板的压力；←→ ⑥倾倒混凝土时产生的水平向冲击荷载；←→ ⑦设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力；↓ ⑧其他可能产生的荷载，如风雪荷载、冬期施工保温设施荷载等。↓ 【例题·多选】在桥梁工程模板、支架设计中，验算刚度需采用的荷载组合有（ ）。 A.模板、拱架和支架自重 扫码关注更多内容 第 1 页 共 6 页 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 学员专用 请勿外泄 B.新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力 C.振捣混凝土时的荷载 D.倾倒混凝土时产生的水平向冲击荷载 E.风雪荷载、冬期施工保温设施荷载 【答案】ABE 【解析】梁、板和拱的底模及支承板、拱架、支架等验算刚度时，应考虑：模板、拱架和支架自 重，新浇筑混凝土、钢筋混凝土或巧工、砌体的自重力，设于水中的支架所承受的水流压力、波浪力、 流冰压力、船只及其他漂浮物的撞击力，其他可能产生的荷载，如风荷载、冬期施工保温设施荷载等。 【例题·多选】跨线现浇箱梁采用支架法施工时，计算底模强度需考虑的荷载包括（ ）及其他 可能产生的荷载。 A.模板自重 B.钢筋混凝土自重力 C.施工人员、机具等荷载 D.倾倒混凝土时产生的水平向冲击荷载 E.振捣混凝土时的荷载 【答案】ABCE 【解析】跨线现浇箱梁采用支架法8 施工时，计算底模强度需考虑的荷载包括模板自重、钢筋混凝 7 1 土自重力、施工人员、机具等荷载及4 9其他可能产生的荷载。 8 3 【例题·多选】计算桥梁墩信台侧模强度时采用的荷载有（ ）。 微 A.新浇筑钢筋混凝土自重系 联 B.振捣混凝土时振动荷题载 押 准 C.新浇筑砼对侧模的压力 精 D.施工机具荷载 E.倾倒砼时水平冲击荷载 【答案】CE 【解析】计算桥梁墩台侧模强 度时采用的荷载有新浇筑砼对侧模的压力和倾倒砼时水平冲击荷载。 【例题·多选】现浇钢筋混凝土预应力箱梁模板支架刚度验算时，在冬期施工的荷载组合包括（ ）。 A.模板、支架自重 B.倾倒混凝土时产生的水平冲击荷载 C.现浇箱梁自重 D.施工人员、堆放施工材料荷载 8 1 7 9 E.风雪荷载 8 4 信 3 【答案】ACE 微 【解析】现浇钢筋混凝土预应力箱梁模板支架刚度验 算时，在冬期 系 施工的荷载组合包括模板、支 联 一 架自重；现浇箱梁自重和风雪荷载。 唯 （5）模板、支架和拱架的设计中应设施工预拱度。施工预 拱度应考虑下列因素： ①设计文件规定的结构预拱度。 ②支架和拱架承受全部施工荷载引起的弹性变形。 ③受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形。 ④支架、拱架基础受载后的沉降。 2）支架和拱架搭设 （1）模板工程及支撑体系施工属于危险性较大的分部分项工程，施工前应编制专项方案；超过 扫码关注更多内容 第 2 页 共 6 页 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 学员专用 请勿外泄 一定规模时应对专项施工方案进行专家论证。 1）危险性较大的分部分项工程范围 《危险性较大的分部分项工程安全管理规定》(由中华人民共和国住房和城乡建设部令第37号发 布，经由中华人民共和国住房和城乡建设部令第47号修正)和《住房城乡建设部办公厅关于实施〈危 险性较大的分部分项工程安全管理规定〉有关问题的通知》(建办质〔2018〕31号)规定： （1）危险性较大的分部分项工程(以下简称“危大工程”)，是指房屋建筑和市政基础设施工程 在施工过程中，容易导致人员群死群伤或者造成重大经济损失的分部分项工程。施工单位应当在危 险性较大的分部分项工程施工前编制专项施工方案；对于超过一定规模的危险性较大的分部分项工程， 施工单位应当组织专家对专项施工方案进行论证。 ②模板工程及支撑体系： a.各类工具式模板工程：包括滑模、爬模、飞模、隧道模等工程。 b.混凝土模板支撑工程：搭设高度 5m及以上，或搭设跨度10m 及以上，或施工总荷载(荷载效 应基本组合的设计值，以下简称设计值)10kN/m² 及以上，或集中线荷载 (设计值)15kN/m及以上， 或高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。 c.承重支撑体系：用于钢结构安装等满堂支撑体系。 （2）需要专家论证的工程范围 8 ② 模板工程及支撑体系： 1 7 9 4 a.各类工具式模板工程：包括3 8滑模、爬模、飞模、隧道模等工程。 信 b.混凝土模板支撑工程：搭微设高度8m及以上，或搭设跨度18m 及以上，或施工总荷载（设计值） 系 联 15kN/㎡及以上，或集中线荷载（设计值）20kN/m 及以上。 题 押 c.承重支撑体系：用准于钢结构安装等满堂支撑体系，承受单点集中荷载7kN及以上。 精 补充解释：面荷载、线荷载 面荷载：单位面积承 受的荷载；单位：kN/㎡=每平方模板承受的荷载=总荷载÷底面积 容重：单位容积内物体的 重量=总荷载÷体积=kN/m³ 线荷载：单位长度上分布的荷载 例题：某公司承建一座排水拱 涵工程，拱涵设计跨径16.5m，拱圈最小厚度为0.9m。 列式计算拱圈最小厚度处结构自重 的面荷载值（单位为kN/㎡，钢筋混凝土容重按26kN/m³计）； 该拱架施工方案是否需要组织专家论证？说明理由。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）支架基础必须具有足够承载能力，并应做好地面防水排水处理，地基处理范围应宽出支架 搭设范围不小于0.5m，表面采用混凝土硬化处理，严格控制不均匀沉降，满足设计要求。其基础类 型、面积和厚度应根据支架结构形式、受力情况、地基承载力等条件确定。不用桥梁墩台做支架基础 时，应按最不利荷载组合对桥梁墩台基础及基底进行受力检算。地基处理完毕后进行地基承载力检测， 检测合格后方可进行支架搭设。 （3）支架宜采用新型盘扣式钢管支架，结构应具有足够的承载力和整体稳定性，其承载力和稳 定性必须进行验算。支架设计时验算应考虑梁体、模板、支架自重，施工荷载，风荷载等荷载效应组 合，并应考虑梁体预应力筋张拉等不同工况可能出现的最不利荷载情况；冬期施工时还应考虑雪荷载 和保温养护设施荷载；水中施工时还应考虑流水侧压力。 （4）支架应根据施工设计图纸进行制作和安装。所用钢支架或钢构件的规格、质量应符合国家 相关标准的规定。承插型盘扣式钢管支架拼装支架时，必须严格掌握可调底托和顶托的可调范围，留 扫码关注更多内容 第 3 页 共 6 页 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 学员专用 请勿外泄 在立杆内长度应不少于150mm, 防止因“过调”导致底、顶托失稳，同时保证底、顶托自由端长度符 合规范要求。严格控制竖杆的垂直度、剪刀撑及扫地杆的间距和数量，保证钢管及支架整体稳定性， 翼缘板外侧应设置工作通道。施工用脚手架和便道(桥)不应与支架相连接。 （5）支架安装结束经检查符合要求后，方可进行模板安装。 （6）钢管满堂支架搭设完毕后，支架应进行预压，以检验结构的承载能力和稳定性 、消除其非 弹性变形、观测结构弹性变形及基础沉降情况。预压加载可按最大施工荷载的60%、80%、100%分三 次加载，加载时应对称、分层进行，禁止集中加载、卸载，每级加载完毕1h后进行支架的变形观测， 加载完毕后宜每6h测量一次变形值。预压卸载时间以支架地基沉降变形稳定为原则确定，最后两次 沉落量观测平均值之差不大于2mm时，即可终止预压卸载。如采用砂袋或土袋预压，应做好雨天防水 排水工作，防止砂、土袋吸水，加大预压重量。预压支架合格并形成记录。门式钢管支架不得用于搭 设满堂承重支架体系。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 补充解释： 2021年12月14日，住建部印发的《房屋 建筑和市政基础设施工程危及生产安全施工工艺、设备 8 和材料淘汰目录（第一批）》明确： 1 7 9 门式钢管满堂搭设支撑架（淘汰类型-禁止） 信 3 8 4 3）模板制作与安装 微 系 （1）支架、拱架安装完毕，经检验合格后方可安装模 板；安装联模板应与钢筋工序配合进行，妨 一 碍绑扎钢筋的模板，应待钢筋工序结束后再安装；安装墩台模 板时唯，其底部应与基础预埋件连接牢固， 上部应采用拉杆固定；模板在安装过程中，必须设置防倾覆设施。 （4）墩台、盖梁模板： ①模板选用： 定型钢模板自身有一定的刚度、强度和稳定性，用槽钢焊成的骨架能增加刚度和强度，同时用钢 板作为面板可以提高墩身表面光洁度，还有利于保证墩身混凝土的质量和尺寸精度，增加搬运次数。 ②模板的安装： a.模板安装前先试拼，试拼合格后编号，之后方可在墩位上进行安装。对检查合格的模板进行两 扫码关注更多内容 第 4 页 共 6 页 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 学员专用 请勿外泄 次抛光、打磨除锈处理。打磨完成后喷涂桥梁模板专用脱模剂，保证拆模后，混凝土表面达到镜面效果。 c.模板吊装组拼时，吊点布置要合理，起吊过程中不得发生碰撞，并用配套螺栓与下层模板对应 连接，同一水平相邻模板也要按照对应螺栓孔进行连接。直板处留有高强度螺栓对拉孔，螺栓与模板 固定好，并上好两端拉杆。专人指挥，按模板编号逐块起吊拼接。 （5）箱梁模板： 箱梁模板分底模、侧模、端模和内模，预制箱梁一般采用定型钢模板；现浇箱梁的模板一般采用 高强度表面光滑的钢模板、胶合板模板、混合模板、木模板、塑料模板等；钢模板、胶合板模板宜采 用标准化、系列化和通用化的组合模板。 4）模板、支架和拱架的拆除 （1）模板、支架和拱架拆除应符合下列要求： ①非承重侧模应在混凝土强度能保证 结构棱角不损坏时方可拆除，混凝土强度宜为2.5MPa 及以上。 8 7 1 ②芯模和预留孔道内模应在混凝4 9土抗压强度能保证结构表面不发生塌陷和裂缝时，方可拔出。 8 3 ③钢筋混凝土结构的承重模信板、支架，应在混凝土强度能承受其自重荷载及其他可能的叠加荷载 微 时，方可拆除。 系 联 题 押 达到设计的混凝土立方体 序号 构件类型 准 构件跨度L（m） 精 抗压强度标准值的百分率（%） ≤2 ≥50 1 板 2＜L≤8 ≥75 ＞8 ≥100 ≤8 ≥75 2 梁、拱、壳 ＞8 ≥100 3 悬臂构件 — ≥1 8 00 1 7 9 （3）模板、支架和拱架拆除应遵循“先支后拆 、后支先拆”的原则。 8 4支架和拱架应按几个循环 信 3 卸落，卸落量宜由小渐大。每一循环中，在横向应同时 卸落、在纵向应微对称均衡卸落。简支梁、连 系 续梁结构的模板应从跨中向支座方向依次循环卸落；悬臂 梁结构的模联板宜从悬臂端开始顺序卸落。 一 （4）预应力混凝土结构的侧模应在预应力张拉前拆除 ；底模唯应在结构建立预应力后拆除。 结合2.7.1城市桥梁工程安全技术控制要点 2.模板、支架和拱架施工安全措施 1）施工前准备阶段 （1）一般要求： ①作业人员应经过专业培训、考试合格，持证上岗，并应定期体检，不适合高处作业者，不得进 行搭设与拆除作业。 ②进行搭设与拆除作业时，作业人员必须戴安全帽、系安全带、穿防滑鞋。 ③起重设备应经检验符合施工方案或专项方案的要求。 扫码关注更多内容 第 5 页 共 6 页 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 学员专用 请勿外泄 3）模板、支架、拱架拆除 （1）模板、支架和拱架拆除现场应设作业区，其边界设警示标志，并由专人值守，非作业人员 严禁入内。（全书通用） （2）模板、支架和拱架拆除采用机械作业时应由专人指挥。 （3）模板、支架和拱架拆除应按施工方案或专项方案要求进行，遵循先支后拆，后支先拆的顺 序，严禁上下同时作业。 （4）严禁敲击与硬拉模板、杆件和配件。 （5）严禁拋掷模板、杆件、配件。 （6）拆除的模板、杆件、配件应分类码放。 【例题·多选】钢管满堂支架预压目的（ ）。 A.检验支架承载力 B.检验支架稳定性 C.消除支架非弹性变量 D.消除支架弹性变量 E.观测基础沉降情况 【答案】ABCE 【解析】钢管满堂支架搭设完毕后7 8，支架应进行预压，以检验结构的承载能力和稳定性、消除其 1 9 非弹性变形、观测结构弹性变形及8基4础沉降情况。 3 信 【例题·单选】搭设满堂承微重支撑架体系不得使用（ ）。 系 A.盘扣式钢管支架 联 题 B.碗扣式钢管支架 押 准 C.贝雷桁架 精 D.门式钢管支架 【答案】D 【解析】搭设满堂承重支撑架体系不得使用门式钢管支架。 【例题·单选】下列影响因素 中，不属于设置支架施工预拱度应考虑的是（ ）。 A.支架承受施工荷载引起的弹性 变形 B.支架杆件接头和卸落设备受载后压 缩产生的非弹性变形 C.支架立柱在环境温度下的线膨胀或 压缩变形 D.支架基础受载后的沉降 8 【答案】C 1 7 9 【解析】模板、支架和拱架的设计中应设施工 预拱度。施工预拱度应考8 4 虑下列因素：①设计文件 信 3 规定的结构预拱度。②支架和拱架承受全部施工荷载引 起的弹性变形。微③受载后由于杆件接头处的挤 系 压和卸落设备压缩而产生的非弹性变形。 ④支架、拱架基 础受载后联的沉降。 一 【例题·多选】模板支架设计应满足浇筑混凝土时的（ ）要唯求。 A.承载力 B.沉降率 C.稳定性 D.连续性 E.刚度 【答案】ACE 【解析】模板支架设计应满足浇筑混凝土时的承载力稳定性和刚度。 扫码关注更多内容 第 6 页 共 6 页 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
