2.1.2 桥梁结构施工通用施工技术
1.模板、支架和拱架的设计、制作、安装与拆除
1）模板、支架和拱架的设计与验算
（2）设计模板、支架和拱架时应按表进行荷载组合。
模板构件名称 荷载组合 备注
计算强度用 验算刚度用 ①模板、拱架和支架自重。2021.18
梁、板和拱的底模 ①+②+③+④+⑦+⑧ ①+② ②新浇筑混凝土、钢筋混凝土或圬工、砌体的
及支承板、拱架、 +⑦+⑧ 自重力。
支架等 2015.23 ③施工人员及施工材料机具等行走运输或堆放
2024.24 的荷载。
缘石、人行道、栏 ④+⑤2014.23 ⑤ ④振捣混凝土时的荷载。
杆、柱、梁板、拱 小镇 ⑤新浇筑混凝土对侧面模板的压力。
等的侧模板 ⑥倾倒混凝土时产生的水平向冲击荷载。

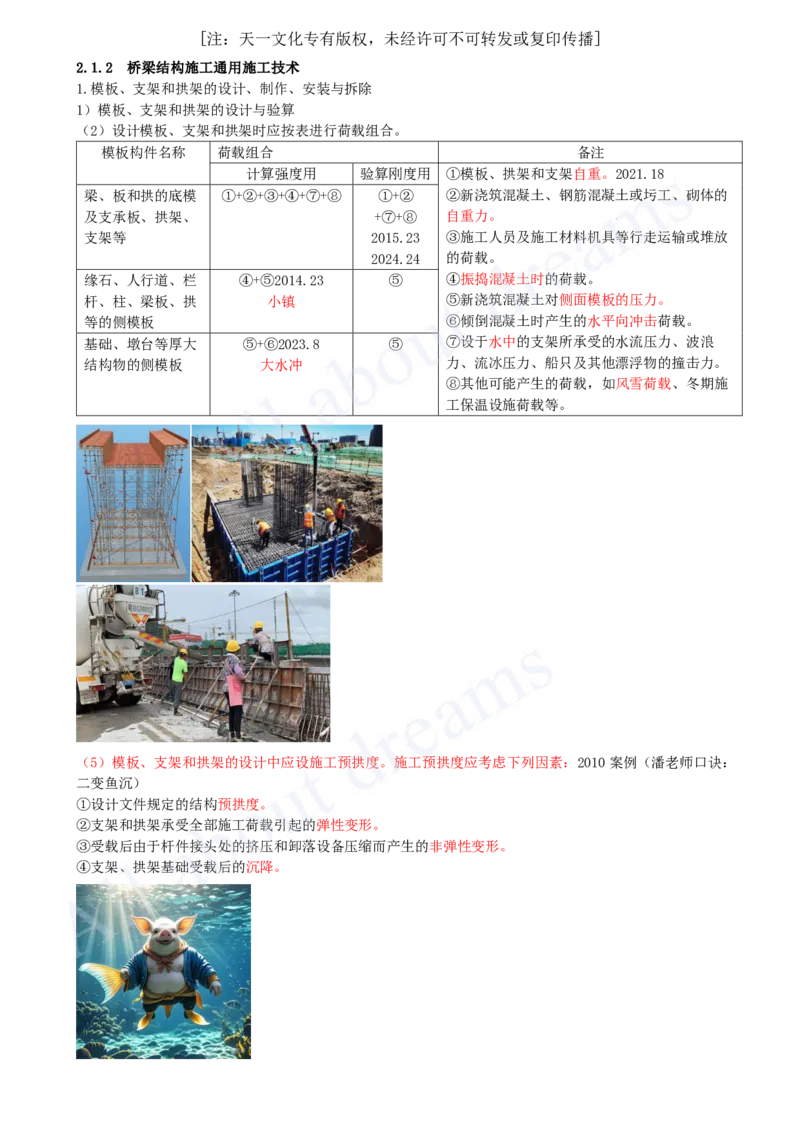

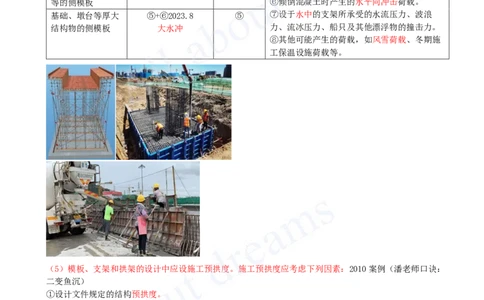

基础、墩台等厚大 ⑤+⑥2023.8 ⑤ ⑦设于水中的支架所承受的水流压力、波浪
结构物的侧模板 大水冲 力、流冰压力、船只及其他漂浮物的撞击力。
⑧其他可能产生的荷载，如风雪荷载、冬期施
工保温设施荷载等。
（5）模板、支架和拱架的设计中应设施工预拱度。施工预拱度应考虑下列因素：2010案例（潘老师口诀：
二变鱼沉）
①设计文件规定的结构预拱度。
②支架和拱架承受全部施工荷载引起的弹性变形。
③受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形。
④支架、拱架基础受载后的沉降。[注：天一文化专有版权，未经许可不可转发或复印传播]
2）支架和拱架搭设
2019案例通航孔施工期间安全措施
2020水上作业平台安全措施
注：安全措施类答题模板，课程最后统一总结

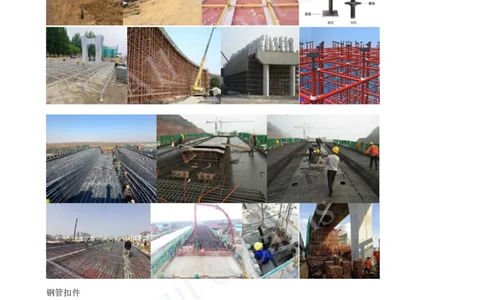

施工工艺流程：施工准备→地基处理→支架搭设→模板系统安装→支架加载预压→钢筋、预应力筋及孔道安
装→内模安装→混凝土浇筑→混凝土养护→预应力张拉→预应力孔道压浆→落架→拆除支架、模板→清理现
场。P84
钢管扣件
碗扣式支架[注：天一文化专有版权，未经许可不可转发或复印传播]

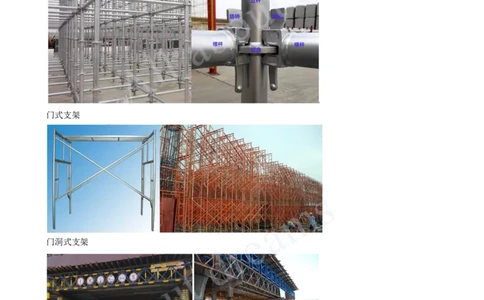

盘扣式支架
门式支架
门洞式支架[注：天一文化专有版权，未经许可不可转发或复印传播]

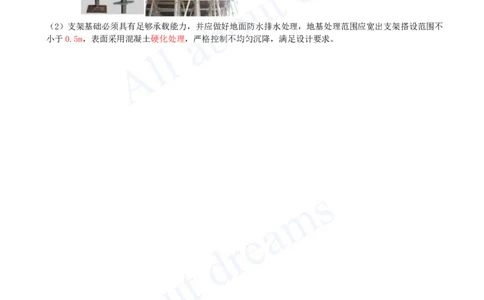

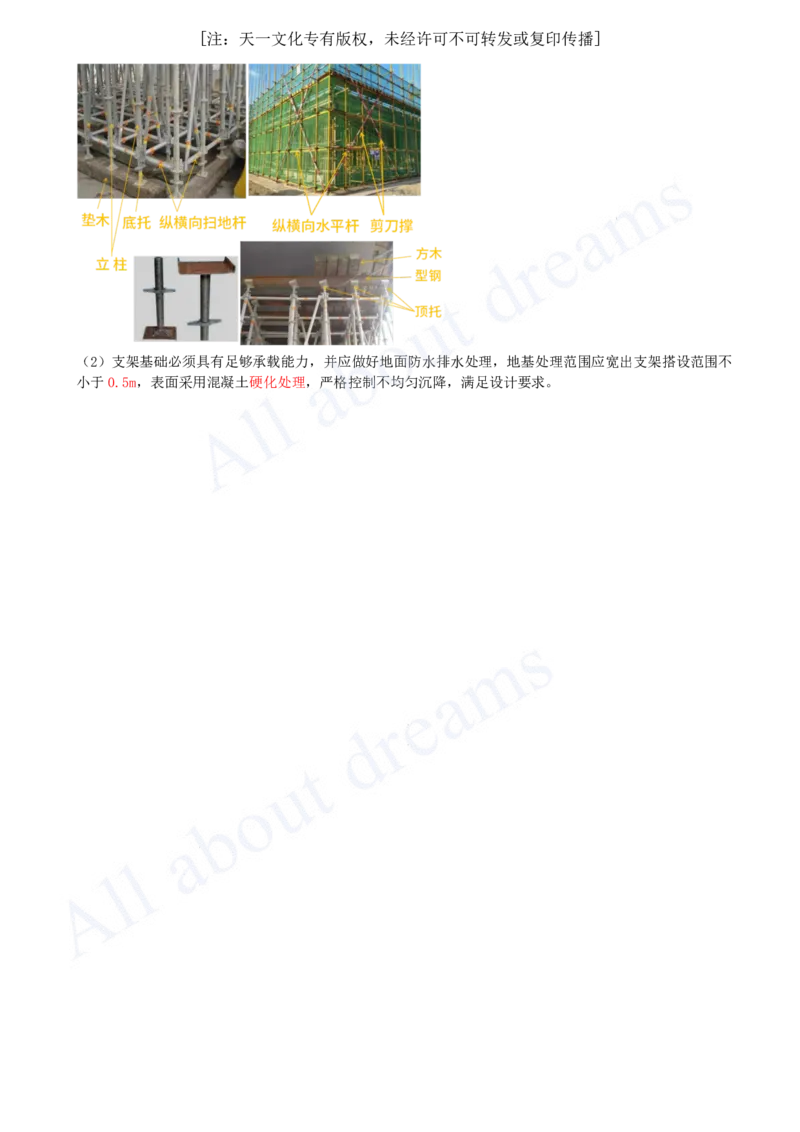

（2）支架基础必须具有足够承载能力，并应做好地面防水排水处理，地基处理范围应宽出支架搭设范围不
小于0.5m，表面采用混凝土硬化处理，严格控制不均匀沉降，满足设计要求。
