2.4.6 斜拉桥施工技术
1.斜拉桥类型与组成
1）斜拉桥类型（略）
2）斜拉桥组成
斜拉桥有索塔、钢索和主梁构成（2024.6）。

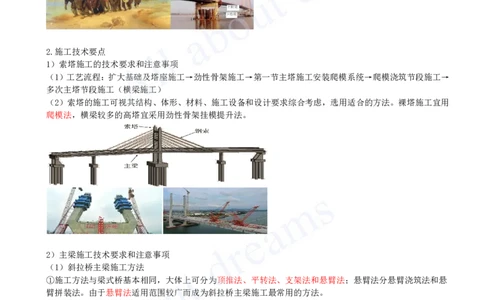

2.施工技术要点
1）索塔施工的技术要求和注意事项
（1）工艺流程：扩大基础及塔座施工→劲性骨架施工→第一节主塔施工安装爬模系统→爬模浇筑节段施工→
多次主塔节段施工（横梁施工）
（2）索塔的施工可视其结构、体形、材料、施工设备和设计要求综合考虑，选用适合的方法。裸塔施工宜用
爬模法，横梁较多的高塔宜采用劲性骨架挂模提升法。
2）主梁施工技术要求和注意事项
（1）斜拉桥主梁施工方法
①施工方法与梁式桥基本相同，大体上可分为顶推法、平转法、支架法和悬臂法；悬臂法分悬臂浇筑法和悬
臂拼装法。由于悬臂法适用范围较广而成为斜拉桥主梁施工最常用的方法。
（2）混凝土主梁施工方法
（3）钢主梁施工方法
3）拉索
3.斜拉桥施工监测
1）施工监测目的与监测对象[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）施工过程中，必须对主梁各个施工阶段的拉索索力、主梁标高、塔梁内力以及索塔位移量等进行监测。
（高移索内）
2）施工监测主要内容
（1）变形：主梁线形、高程、轴线偏差、索塔的水平位移。
（2）应力：拉索索力、支座反力以及梁、塔应力在施工过程中的变化。
（3）温度：温度场及指定测量时间塔、梁、索的变化。

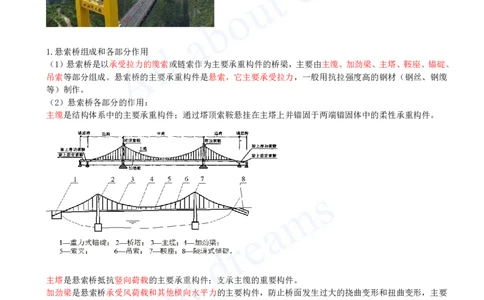

1.悬索桥组成和各部分作用
（1）悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，主要由主缆、加劲梁、主塔、鞍座、锚碇、
吊索等部分组成。悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材（钢丝、钢缆
等）制作。
（2）悬索桥各部分的作用：
主缆是结构体系中的主要承重构件；通过塔顶索鞍悬挂在主塔上并锚固于两端锚固体中的柔性承重构件。
主塔是悬索桥抵抗竖向荷载的主要承重构件；支承主缆的重要构件。
加劲梁是悬索桥承受风荷载和其他横向水平力的主要构件，防止桥面发生过大的挠曲变形和扭曲变形，主要
承受弯曲内力。
吊索是将加劲梁自重、外荷载传递到主缆的传力构件，是连系加劲梁和主缆的纽带。
锚碇是锚固主缆的结构，它将主缆中的拉力传递给地基。
2.施工技术要点（略）
1）悬索桥施工一般包括以下四大步骤（略）
2）锚碇（略）
（1）重力式锚碇（2）隧道式锚碇
3）索塔（略）
4）索鞍、索夹与吊索（略）
5）加劲梁（略）
6）主缆架设与防护（略）[注：天一文化专有版权，未经许可不可转发或复印传播]
7）施工猫道
（1）猫道宜设抗风缆，上、下游猫道之间宜设置若干人行通道，确保其稳定性。
（2）猫道承重索宜采用钢丝绳或钢绞线。承重索的安全系数不得小于3.0。
（3）边跨和中跨的承重索应对称、连续架设。架设后应进行线形调整。各根索的跨中标高相对误差宜控制在
±30mm之内。

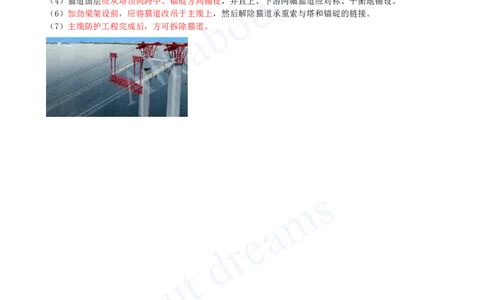

（4）猫道面层应从塔顶向跨中、锚碇方向铺设，并且上、下游两幅猫道应对称、平衡地铺设。
（6）加劲梁架设前，应将猫道改吊于主缆上，然后解除猫道承重索与塔和锚碇的链接。
（7）主缆防护工程完成后，方可拆除猫道。
