3.2.2 地下水控制施工技术
2023案例五 两种降排水措施效果

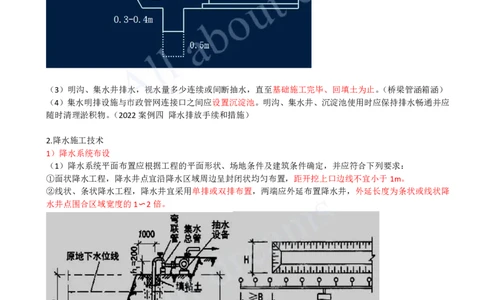

1.集水明排（2017案例）
（1）明沟宜布置在拟建建筑基础边0.5m以外（改），沟边缘离开边坡坡脚应不小于0.3m。明沟的底面应比
挖土面低0.3〜0.4m，集水井底面应比沟底面低0.5m以上，并随基坑的挖深而加深，以保持水流畅通。
（3）明沟、集水井排水，视水量多少连续或间断抽水，直至基础施工完毕、回填土为止。（桥梁管涵箱涵）
（4）集水明排设施与市政管网连接口之间应设置沉淀池。明沟、集水井、沉淀池使用时应保持排水畅通并应
随时清理淤积物。（2022案例四 降水排放手续和措施）
2.降水施工技术
1）降水系统布设
（1）降水系统平面布置应根据工程的平面形状、场地条件及建筑条件确定，并应符合下列要求：
①面状降水工程，降水井点宜沿降水区域周边呈封闭状均匀布置，距开挖上口边线不宜小于1m。
②线状、条状降水工程，降水井宜采用单排或双排布置，两端应外延布置降水井，外延长度为条状或线状降
水井点围合区域宽度的1〜2倍。
④在运土通道出口两侧应增设降水井。
⑤当降水区域远离补给边界，地下水流速较小时，降水井点宜等间距布置，当邻近补给边界，地下水流速较
大时，在地下水补给方向的降水井点间距可适当减小。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）真空井点布设除应符合本书3.2.2中2.1）（1）的部分要求外，尚应符合下列要求：
①当真空井点孔口至设计降水水位的深度不超过6.0m时宜采用单级真空井点；当大于6.0m且场地条件允许
时，可采用多级真空井点降水，多级井点上下级高差宜取4.0〜5.0m。

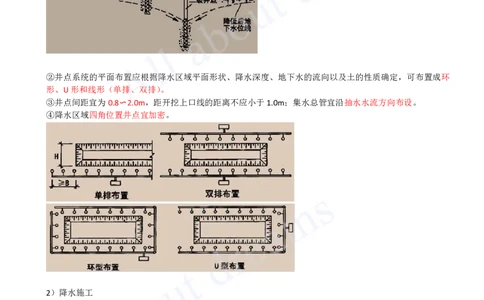

②井点系统的平面布置应根据降水区域平面形状、降水深度、地下水的流向以及土的性质确定，可布置成环
形、U形和线形（单排、双排）。
③井点间距宜为0.8〜2.0m，距开挖上口线的距离不应小于1.0m；集水总管宜沿抽水水流方向布设。
④降水区域四角位置井点宜加密。
2）降水施工
（1）降水的施工组织设计（略）
（2）降水施工准备阶段应符合下列要求（略）
案例实操考点补充：真空井点与管井施工流程
真空井点施工流程：高压水套管冲击成孔→冲洗钻孔→安放井点管→投放滤料→黏土封堵井口→连接水泵→
漏水漏气检查→试运行[注：天一文化专有版权，未经许可不可转发或复印传播]

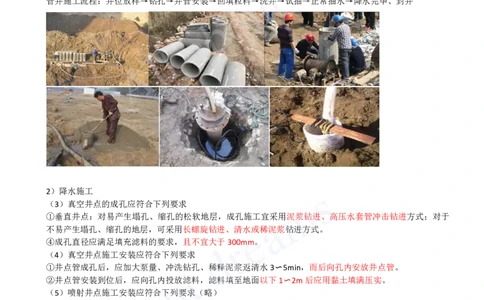

管井施工流程：井位放样→钻孔→井管安装→回填粒料→洗井→试抽→正常抽水→降水完毕、封井
2）降水施工
（3）真空井点的成孔应符合下列要求
①垂直井点：对易产生塌孔、缩孔的松软地层，成孔施工宜采用泥浆钻进、高压水套管冲击钻进方式；对于
不易产生塌孔、缩孔的地层，可采用长螺旋钻进、清水或稀泥浆钻进方式。
④成孔直径应满足填充滤料的要求，且不宜大于300mm。
（4）真空井点施工安装应符合下列要求
①井点管成孔后，应加大泵量、冲洗钻孔、稀释泥浆返清水3〜5min，而后向孔内安放井点管。
②井点管安装到位后，应向孔内投放滤料，滤料填至地面以下1〜2m后应用黏土填满压实。
（5）喷射井点施工安装应符合下列要求（略）
（6）管井施工应符合下列要求
（2014案例/2020案例二是否需要泥浆护壁，内径因素，滤料）
②吊放井管时应平稳、垂直，并保持井管在井孔中心，严禁猛蹲，井管宜高出地表200mm以上。
③单井完成后应及时洗井，洗井后应安装水泵进行单井试抽。
（7）渗井施工应符合下列要求（略）
（8）辐射井施工应符合下列要求（略）
（9）电渗井施工应符合下列要求
①电渗降水时宜间歇通电，每通电24h后宜停电2〜3h。
②应连续抽水。
③雷雨时工作人员应远离两极地带，维修电极时应停电。
（10）潜埋井施工应符合下列要求（略）
