2.6 管涵和箱涵施工
2.6.1 管涵施工技术
1.管涵施工技术要点（略）
2.拱形涵、盖板涵施工技术要点
（4）遇有地下水时，应先将地下水降至基底以下500mm方可施工，且降水应连续进行直至工程完成到地下水
位500mm以上且具有抗浮及防渗漏能力方可停止降水。（2020案例五）
（6）拱圈和拱上端墙应由两侧向中间同时、对称施工。
（7）涵洞两侧的回填土，应在主结构防水层的保护层完成，且保护层砌筑砂浆强度达到3MPa后方可进行。
回填时，两侧应对称进行，高差不宜超过300mm。
2.6.2 箱涵顶进施工技术
2.6.2 箱涵顶进施工技术（2021案例）
1.箱涵顶进准备工作（略）

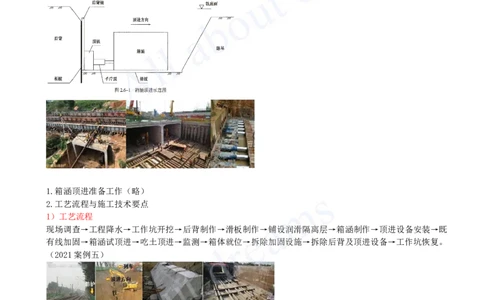

2.工艺流程与施工技术要点
1）工艺流程
现场调查→工程降水→工作坑开挖→后背制作→滑板制作→铺设润滑隔离层→箱涵制作→顶进设备安装→既
有线加固→箱涵试顶进→吃土顶进→监测→箱体就位→拆除加固设施→拆除后背及顶进设备→工作坑恢复。
（2021案例五）
2）箱涵顶进前检查工作
（1）箱涵主体结构混凝土强度必须达到设计强度，防水层及保护层按设计完成。（2012.6A）
（2）顶进作业面地下水位已降至基底以下不少于500mm并宜避开雨期施工，若在雨期施工，必须做好防洪及
防雨排水工作。（2012.6C）
3）箱涵顶进启动[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）启动时，现场必须有主管施工技术人员专人统一指挥。
（4）每当油压升高5〜10MPa时，需停泵观察，应严密监控顶镐、顶柱、后背、滑板箱涵结构等部位的变形
情况，如发现异常情况，立即停止顶进。
（5）当顶力达到0.8倍结构自重时箱涵未启动，应立即停止顶进。（2012.6B）
4）顶进挖土
（1）一般宜选用小型反铲挖掘机按侧刃脚坡度自上往下开挖，每次开挖进尺宜为0.5m；挖土顶进应三班连续
作业，不得间断。
（2）侧刃脚进土应在0.1m以上。当属斜交涵时，前端锐角一侧清土困难应优先开挖。
（3）列车通过时严禁继续挖土，人员应撤离开挖面。（2022.14B）
5）顶进作业（2021案例五）
6）监控与检查（略）

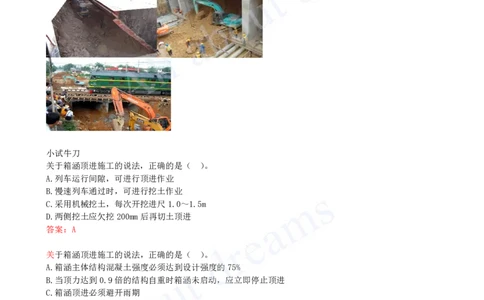

小试牛刀
关于箱涵顶进施工的说法，正确的是（ ）。
A.列车运行间隙，可进行顶进作业
B.慢速列车通过时，可进行挖土作业
C.采用机械挖土，每次开挖进尺1.0～1.5m
D.两侧挖土应欠挖200mm后再切土顶进
答案：A
关于箱涵顶进施工的说法，正确的是（ ）。
A.箱涵主体结构混凝土强度必须达到设计强度的75%
B.当顶力达到0.9倍的结构自重时箱涵未启动，应立即停止顶进
C.箱涵顶进必须避开雨期
D.顶进过程中，每天应定时观测箱涵底板上设置观测标钉的高程
答案：D
