5.1.2 不开槽管道施工方法
不开槽管道施工方法是相对于开槽管道施工方法而言，市政公用工程常用的不开槽管道施工方法有盾构法、浅
埋暗挖法、顶管法、水平定向钻法、夯管法等。
1.方法选择与设备选型一般要求（略）
2.施工方法与适用条件
1）施工方法（略）[注：天一文化专有版权，未经许可不可转发或复印传播][注：天一文化专有版权，未经许可不可转发或复印传播][注：天一文化专有版权，未经许可不可转发或复印传播]
2）不开槽施工方法与适用条件
（2013.27/2014.13/2014案例/2016.27/2017.26/2017案例/2019案例顶管识图）
施工工法 密闭式顶管 盾构 浅埋暗挖 定向钻 夯管
速度快
优点 精度高 速度快 适用性强 速度快
成本较低[注：天一文化专有版权，未经许可不可转发或复印传播]
成本高
缺点 成本高 成本高 精度低 精度低
速度慢
给水排水管道综 给水排水综 给水排水综
适用范围 钢管、PE管 钢管
合管道 合管道 合管道
适用管径
300～4000 3000以上 1000以上 300～1200 200～1800
（mm）
施工精度 ≤±50mm ≤50mm ≤30mm ≤0.5倍内径 不可控
施工距离 较长 长 较长 较短 短
适用地质条 除硬岩外 含水地层不适用，砂
各种土层 各种土层 砂卵石不适用
件 相对匀质 卵石地层困难
3.施工方法与设备选择的有关要求
（1）顶管顶进方法的选择，应根据工程设计要求、工程水文地质条件、周围环境和现场条件，经技术经济比较
后确定，并应符合下列要求：

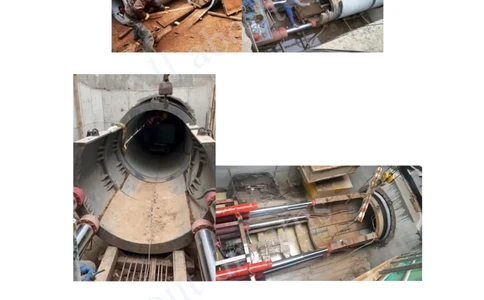

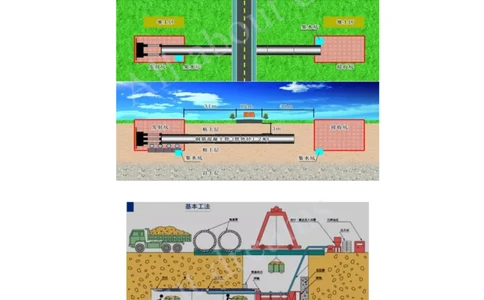

①目前城市改（扩）建给水排水管道工程多数采用顶管法施工，机械顶管技术获得了飞跃性发展。
③小口径的金属管道，当无地层变形控制要求且顶力满足施工要求时，可采用一次顶进的挤密土层顶管法。
（2）盾构法施工用于给水排水主干管道工程，直径一般在3000mm以上。
（3）在城区地下障碍物较复杂地段，采用浅埋暗挖法施工管（隧）道是较好的选择。

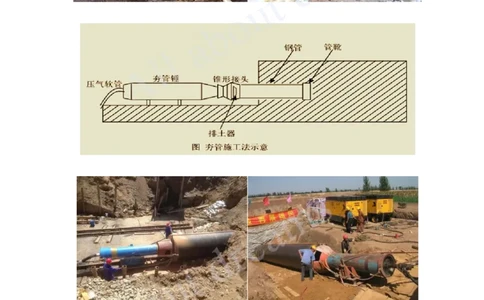

（4）夯管法在特定场所有其优越性，适用于城镇区域下穿较窄道路的地下管道施工。

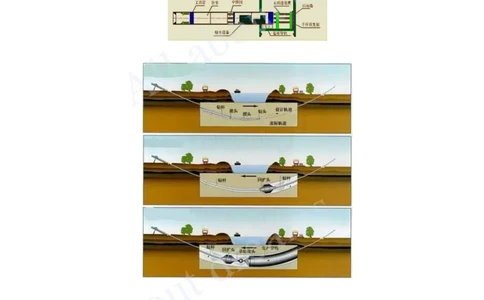

（5）水平定向钻适用于燃气、给水等管道。
