5.1.1 开槽管道施工方法
4.沟槽开挖与支护施工要点
1）分层开挖及深度
（1）人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m。（2018.11B）
（2）人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m；直槽时不应小于0.5m；安装井点设备时不
应小于1.5m。
（3）采用机械挖槽时，沟槽分层的深度按机械性能确定。
5.1.1 开槽管道施工方法

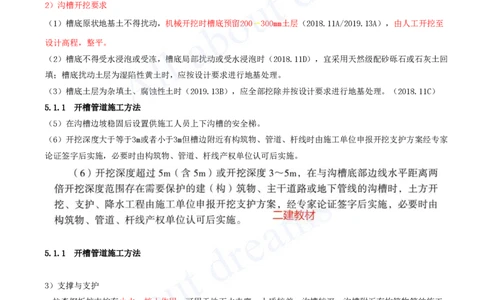

2）沟槽开挖要求（2018.11/2019.13）
（1）槽底原状地基土不得扰动，机械开挖时槽底预留200〜300mm土层（2018.11A/2019.13A），由人工开挖至
设计高程，整平。
（2）槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时（2018.11D），宜采用天然级配砂砾石或石灰土回
填；槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理。
（3）槽底土层为杂填土、腐蚀性土时（2019.13B），应全部挖除并按设计要求进行地基处理。（2018.11C）
5.1.1 开槽管道施工方法
（5）在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯。
（6）开挖深度大于等于3m或者小于3m但槽边附近有构筑物、管道、杆线时由施工单位申报开挖支护方案经专家
论证签字后实施，必要时由构筑物、管道、杆线产权单位认可后实施。
5.1.1 开槽管道施工方法
3）支撑与支护
拉森钢板桩支护有止水、挡土作用，可用于地下水丰富、土质较差、沟槽较深、沟槽附近有构筑物等的施工[注：天一文化专有版权，未经许可不可转发或复印传播]
区。
5.1.1 开槽管道施工方法
5.1.1 开槽管道施工方法

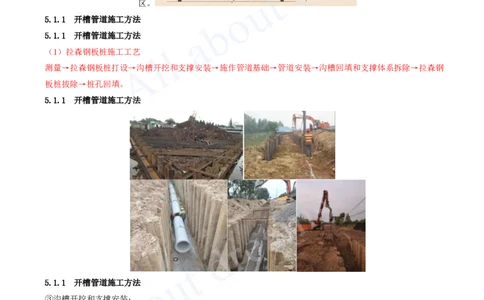

（1）拉森钢板桩施工工艺
测量→拉森钢板桩打设→沟槽开挖和支撑安装→施作管道基础→管道安装→沟槽回填和支撑体系拆除→拉森钢
板桩拔除→桩孔回填。
5.1.1 开槽管道施工方法
5.1.1 开槽管道施工方法
③沟槽开挖和支撑安装：
钢支撑端头设置活络头，钢支撑采用吊机拼装、吊装并施加预应力，采取防坠落措施。支撑体系施作完毕后才
能进行沟槽土方开挖作业，沟槽开挖符合设计及施工方案要求，挖至设计标高后进行管道基础及管道施工。
⑥支撑体系拆除：
支撑体系应分层、分段拆除，沟槽回填到一定高度后，方可拆除相应支撑。
5.1.1 开槽管道施工方法[注：天一文化专有版权，未经许可不可转发或复印传播]
5.1.1 开槽管道施工方法

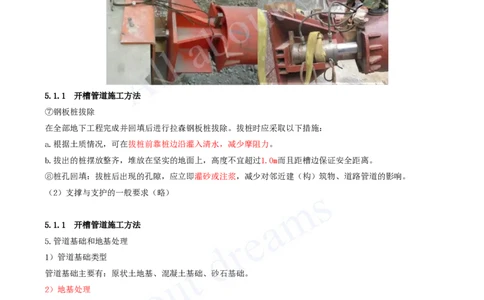

⑦钢板桩拔除
在全部地下工程完成并回填后进行拉森钢板桩拔除。拔桩时应采取以下措施：
a.根据土质情况，可在拔桩前靠桩边沿灌入清水，减少摩阻力。
b.拔出的桩摆放整齐，堆放在坚实的地面上，高度不宜超过1.0m而且距槽边保证安全距离。
⑧桩孔回填：拔桩后出现的孔隙，应立即灌砂或注浆，减少对邻近建（构）筑物、道路管道的影响。
（2）支撑与支护的一般要求（略）
5.1.1 开槽管道施工方法
5.管道基础和地基处理
1）管道基础类型
管道基础主要有：原状土地基、混凝土基础、砂石基础。
2）地基处理
（2）槽底局部超挖或发生扰动时，当超挖深度不超过150mm，可用挖槽原土回填夯实，其压实度不应低于原地
基土的密实度；槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。
5.1.1 开槽管道施工方法
（3）排水不良造成地基土扰动时，扰动深度在100mm以内，宜填天然级配砂石或砂砾处理；扰动深度在300mm以
内但下部坚硬时，宜填卵石或块石，并用砾石填充空隙并找平表面。
（5）柔性管道地基处理宜采用砂桩、搅拌桩等复合地基。
（7）岩石地基局部超挖时，应将基底碎渣全部清理，回填低强度等级混凝土或回填粒径10~15mm的砂石并夯[注：天一文化专有版权，未经许可不可转发或复印传播]
实。
