4.6 绝绝热热工工程程施施工工技技术术★★
4.6.1 绝热结构和施工方法
4.6.2 设备及管道绝热施工技术
考查形式：选择。
2024 2023 2022
6 1 6
4.6.1 绝热结构和施工方法

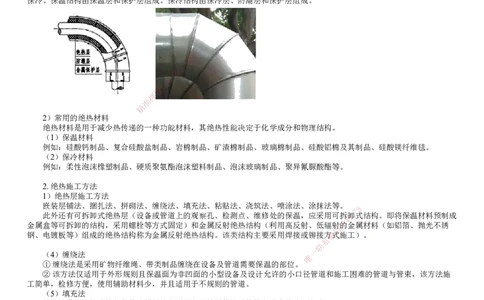

1.绝热结构
1）绝热
绝热就是为了减少设备、管道及其附件向周围环境热交换，在其外表面采取的增设绝热层的措施。按热流方向分为保温、
保冷。保温结构由保温层和保护层组成。保冷结构由保冷层、防潮层和保护层组成。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）常用的绝热材料
绝热材料是用于减少热传递的一种功能材料，其绝热性能决定于化学成分和物理结构。
（1）保温材料
例如：硅酸钙制品、复合硅酸盐制品、岩棉制品、矿渣棉制品、玻璃棉制品、硅酸铝棉及其制品、硅酸镁纤维毯。
（2）保冷材料
例如：柔性泡沫橡塑制品、硬质聚氨酯泡沫塑料制品、泡沫玻璃制品、聚异氰脲酸酯等。
2.绝热施工方法
1）绝热层施工方法
嵌装层铺法、捆扎法、拼砌法、缠绕法、填充法、粘贴法、浇筑法、喷涂法、涂抹法等。
8
7
此外还有可拆卸式绝热层（设备或管道上的观察孔、检测点、维修处的保温，应采用可拆9卸1式结构。即将保温材料预制成
4
金属盒等可拆卸的结构，采用螺栓等方式固定）和金属反射绝热结构（利用高反射、低辐射3的8金属材料（如铝箔、抛光不锈
信
钢、电镀板等）组成的绝热结构称为金属反射绝热结构。该类结构主要采用焊接或铆接方微式施工）。
系
联
（4）缠绕法 一
唯
①缠绕法是采用矿物纤维绳、带类制品缠绕在设备及管道需要保温的部位。
②该方法仅适用于外形规则且保温面为非凹面的小型设备及设计允许的小口径管道和施工困难的管道与管束，该方法施
工简单，检修方便，使用辅助材料少，并且适用于不规则的管道。
（5）填充法
填充法是用粒状或棉絮状绝热材料填充到设备及管道保温结构的空腔内的施工方法。
（7）浇注法
①浇注法是将配制好的液态原料或湿料倒入设备及管道外壁设置的模具内，使其发泡定型或养护成型的一种绝热施工方
法。
②液态原料目前多采用聚氨酯溶剂，湿料是轻质粒料与胶结料和水的拌合物。该法较适合异形管件的绝热以及室外地面
或地下管道绝热。
经典例题
【例题】（2024）金属反射绝热结构施工中，不可选用的金属材料是（ ）。
A.低辐射铝箔
B.亚光不锈钢板
C.镀膜薄钢板
D.抛光镍合金板
『正确答案』B
『答案解析』利用高反射、低辐射的金属材料（如铝箔、抛光不锈钢、电镀板等）组成的绝热结构称为金属反射绝热结构。该
类结构主要采用焊接或铆接方式施工。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2）防潮层施工方法
（1）涂抹法
在绝热层表面附着一层或多层基层材料，并分层在其上方涂敷各类涂层材料的一种防潮层施工方法。如在绝热层上涂抹沥
青玛珶脂或低温胶，结合玻璃纤维布或织物网格布，形成无裂缝、无开孔的防潮层。
（2）捆扎法
把防潮薄膜与片材敷于绝热层表面，再用捆扎材料将其扎紧，并辅以胶粘剂与密封剂将其封严的一种防潮层施工方法。
如聚氨酯或聚氯乙烯卷材采用螺旋形缠绕或平铺于绝热层表面。卷材的环向、纵向接缝搭接宽度应满足要求。搭接处胶粘剂应
饱满密实。粘贴可根据卷材的幅宽、粘贴件的大小和 现场施工的具体情况确定。
8
7
1
9
4

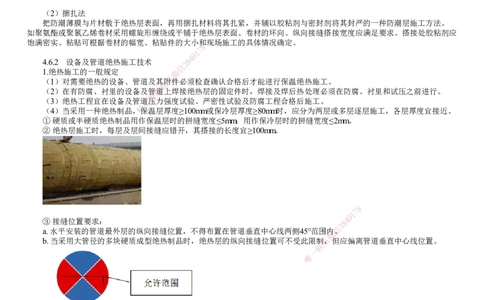

4.6.2 设备及管道绝热施工技术 3 8
信
1.绝热施工的一般规定 微
系
（1）对需要绝热的设备、管道及其附件必须检查确认合格后才能进行保温绝热施工。
联
（2）在有防腐、衬里的设备及管题道上焊接绝热层的固定件时，焊接及焊后热处理必须在防腐、衬里和试压之前进行。
押
（3）绝热工程宜在设备及管道准压力强度试验、严密性试验及防腐工程合格后施工。
精
（4）当采用一种绝热制品，保温层厚度≥100mm或保冷层厚度≥80mm时，应分为两层或多层逐层施工，各层厚度宜接近。
① 硬质或半硬质绝热制品用作保温层时的拼缝宽度≤5mm；用作保冷层时的拼缝宽度≤2mm。
② 绝热层施工时，每层及层间接缝 应错开，其搭接的长度宜≥100mm。
8
1
7
9
③ 接缝位置要求： 8 4
a. 水平安装的管道最外层的纵向接缝位置，不得布置在管道垂 直中心线两侧45°范围内 信 。
3
微
b. 当采用大管径的多块硬质成型绝热制品时，绝热层的纵向接缝位 置可不受此限制系，但应偏离管道垂直中心线位置。
联
一
唯
④ 附件保冷要求：
a. 保冷设备及管道上的裙座、支座、吊耳、仪表管座、支吊架等附件，必须进行保冷。（2024案）
b. 保冷层长度不得小于保冷层厚度的4倍或敷设至垫块处，保冷层厚度应为邻近保冷层厚度的1/2，但不得小于40mm。设
备裙座内、外壁均应进行保冷。
【例题】（2023）关于保冷塔上附件的保冷施工要求，正确的是（ ）。
A.吊耳、测温仪表管座不得进行保冷
B.附件的保冷层长度等于保冷层厚度
C.附件保冷层厚度为邻近保冷层厚度
D.塔器的裙座内、外壁均应进行保冷
『正确答案』D
『答案解析』附件要求：选项A错误：保冷设备及管道上的裙座、支座、吊耳、仪表管座、支吊架等附件，必须进行保冷。选
项B、C错误：其保冷层长度不得小于保冷层厚度的4倍或敷设至垫块处，保冷层厚度应为邻近保冷层厚度的1/2，但不得小于
40mm。选项D正确：设备裙座内、外壁均应进行保冷。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.绝热层施工技术
2）捆扎法施工
（1）捆扎间距要求
硬质绝热制品捆扎间距≤400mm；半硬质绝热制品捆扎间距≤300mm；软质绝热制品捆扎间距≤200mm。
（2）捆扎方式
① 不得采用螺旋式缠绕捆扎。
② 每块绝热制品上的捆扎件不得少于两道，对有振动的部位应加强捆扎。
③ 双层或多层绝热层的绝热制品，应逐层捆扎，并应对各层表面进行找平和严缝处理。
④ 不允许穿孔的硬质绝热制品，钩钉位置应布置在制品的拼缝处；钻孔穿挂的硬质绝热制品，其孔缝应采用矿物棉填
塞。

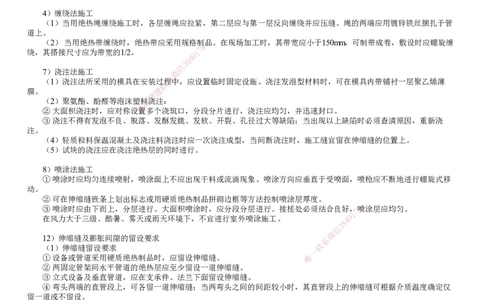

4）缠绕法施工
（1）当用绝热绳缠绕施工时，各层缠绳应拉紧，第二层应与第一层反向缠绕并应压缝。绳的两端应用镀锌铁丝捆扎于管
道上。
（2） 当用绝热带缠绕时，绝热带应采用规格制 品。在现场加工时，其带宽应小于150mm，可制带成卷，敷设时应螺旋缠
8
绕，其搭接尺寸应为带宽的1/2。 1 7
9
4
8
3
信
7）浇注法施工 微
系
（1）浇注法所采用的模具在安装过程中，应设置临时固定设施。浇注发泡型材料时，可在模具内带铺衬一层聚乙烯薄
联
膜。 题
押
（2）聚氨酯、酚醛等泡沫塑料准浇注：
精
② 大面积浇注时，应对称设置多个浇筑口，分段分片进行，浇注应均匀，并迅速封口。
③ 浇注不得有发泡不良、脱落、发酥发脆、发软、开裂、孔径过大等缺陷；当出现以上缺陷时必须查清原因，重新浇
注。
（4）轻质粒料保温混凝土及浇注料 浇注时应一次浇注成型，当间断浇注时，施工缝宜留在伸缩缝的位置上。
（5）试块的浇注应在浇注绝热层的同时 进行。
8）喷涂法施工
① 喷涂时应均匀连续喷射，喷涂面上不应出现干 料或流淌现象。喷涂方向应垂直于受喷面，喷枪应不断地进行螺旋式移
动。
② 可在伸缩缝嵌条上划出标志或用硬质绝热制品拼砌边 框等方法控制喷涂层厚度。
③ 喷涂时应由下而上，分层进行。大面积喷涂时，应分 段分层进行。接槎处必须结合良好，8喷涂层应均匀。
1
7
在风力大于三级、酷暑、雾天或雨天环境下，不宜进行室外 喷涂施工。
8
4 9
信
3
微
12）伸缩缝及膨胀间隙的留设要求
系
（1）伸缩缝留设要求 联
一
① 设备或管道采用硬质绝热制品时，应留设伸缩缝。 唯
② 两固定管架间水平管道的绝热层应至少留设一道伸缩缝。
③ 立式设备及垂直管道，应在支承件、法兰下面留设伸缩缝。
④ 弯头两端的直管段上，可各留一道伸缩缝；当两弯头之间的间距较小时，其直管段上的伸缩缝可根据介质温度确定仅
留一道或不留设。
⑤ 当方形设备壳体上有加强筋板时，其绝热层可不留设伸缩缝。
⑥ 球形容器的伸缩缝，必须按设计规定留设。当设计对伸缩缝的做法无规定时，浇注或喷涂的绝热层可用嵌条留设。
⑦ 多层绝热层伸缩缝的留设。中、低温保温层的各层伸缩缝，可不错开。保冷层及高温保温层的各层伸缩缝，必须错
开。
（2）伸缩缝留设宽度要求
① 设计温度等于或大于350℃时，伸缩缝的宽度宜为25mm；设计温度小于350℃时，伸缩缝的宽度宜为20mm。
② 绝热层为双层或多层时，各层均应留设伸缩缝，并应错开，错开间距不宜小于100mm。
（3）伸缩缝的填充要求
① 填充前应将伸缩缝或膨胀间隙内杂质清除干净。
② 保温层的伸缩缝，应采用矿物纤维毡条、绳等填塞严密，并应捆扎固定。高温设备及管道保温层的伸缩缝外，应再进
行保温。
③ 保冷层的伸缩缝，应采用软质绝热制品填塞严密或挤入 发泡型胶粘剂，外面应用50mm宽的不干性胶带粘贴密封，保
冷层的伸缩缝外应再进行保冷。
（4）膨胀间隙的留设要求
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
有下列情况之一时，必须在膨胀移动方向的另一侧留设膨胀间隙：
① 填料式补偿器和波形补偿器。
② 当滑动支座高度小于绝热层厚度时。
③ 相邻管道的绝热结构之间。
④ 绝热结构与墙、梁、栏杆、平台、支撑等固定构件和管道所通过的孔洞之间。
【例题】（2022）下列关于伸缩缝的留设说法正确的是（ ）。
A.两固定管架间水平管道的绝热层不应留设伸缩缝
B.设备采用软质绝热制品时，应留设伸缩缝
C.方形设备壳体上有加强筋板时，绝热层可不留设伸缩缝
D.立式设备及垂直管道可不留伸缩缝
『正确答案』C
『答案解析』伸缩缝留设规定：1）设备或管道采用硬质绝热制品时，应留设伸缩缝。2）两固定管架间水平管道的绝热层应至
少留设一道伸缩缝。3）立式设备及垂直管道，应在支承件、法兰下面留设伸缩缝。4）弯头两端的直管段上，可各留一道伸缩
缝；当两弯头之间的间距较小时，其直管段上的伸缩缝可根据介质温度确定仅留一道或不留设。5）当方形设备壳体上有加强
筋板时，其绝热层可不留设伸缩缝。6）球形容器的伸缩缝，必须按设计规定留设。当设计对伸缩缝的做法无规定时，浇注或
喷涂的绝热层可用嵌条留设。7）多层绝热层伸缩缝的留设：中、低温保温层的各层伸缩缝，可不错开。保冷层及高温保温层
的各层伸缩缝，必须错开。

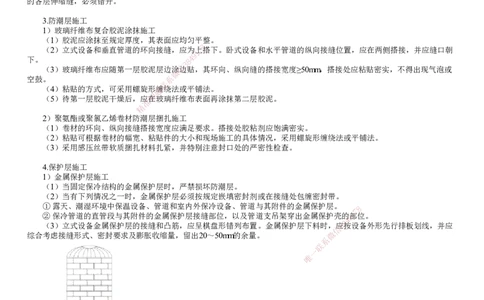

3.防潮层施工
1）玻璃纤维布复合胶泥涂抹施工
（1）胶泥应涂抹至规定厚度，其表面应均匀平整。
（2）立式设备和垂直管道的环向接缝，应为上7 8 搭下。卧式设备和水平管道的纵向接缝位置，应在两侧搭接，并应缝口朝
1
9
下。 8 4
3
（3）玻璃纤维布应随第一层胶泥层边涂 信 边贴，其环向、纵向缝的搭接宽度≥50mm，搭接处应粘贴密实，不得出现气泡或
微
空鼓。 系
联
（4）粘贴的方式，可采用螺旋形题缠绕法或平铺法。
（5）待第一层胶泥干燥后，应 押 在玻璃纤维布表面再涂抹第二层胶泥。
准
精
2）聚氨酯或聚氯乙烯卷材防潮 层捆扎施工
（1）卷材的环向、纵向接缝搭接宽度应满足要求。搭接处胶粘剂应饱满密实。
（2）粘贴可根据卷材的幅宽、粘贴 件的大小和现场施工的具体情况，采用螺旋形缠绕法或平铺法。
（3）采用感压丝带软质捆扎材料扎紧 ，并特别注意封口处的严密性检查。
4.保护层施工
1）金属保护层施工
（1）当固定保冷结构的金属保护层时，严禁损坏防 潮层。
（2）当有下列情况之一时，金属保护层必须按规定嵌填密封剂或在接缝处包缠密封带。
① 露天、潮湿环境中保温设备、管道和室内外保冷设备 、管道与其附件的金属保护层。 8
② 保冷管道的直管段与其附件的金属保护层接缝部位，以 及管道支吊架穿出金属保护壳的9 1部
7
位。
（3）立式设备金属保护层的接缝和凸筋，应呈棋盘形错列布 置 。金属保护层下料时，
信
应3 8
4
按设备外形先行排板划线，并应
综合考虑接缝形式、密封要求及膨胀收缩量，留出20～50mm的余量。 微
系
联
一
唯
