第3章 建筑机电工程施工技术
3.2 建筑电气工程施工技术
3.3 通风与空调工程施工技术
3.4 智能化系统工程施工技术
3.5 电梯工程安装技术
3.6 消防工程施工技术
3.1 建筑给水排水与供暖工程施工技术
3.1 2024年 2023年 2022年
建筑给 单选 多选 案例 单选 多选 案例 单选 多选 案例
水排水 1 1 1
与供暖 4
工程施
工技术

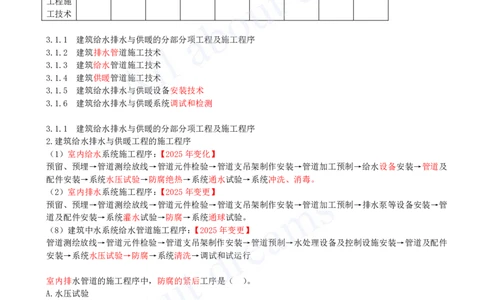

3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
3.1.2 建筑排水管道施工技术
3.1.3 建筑给水管道施工技术
3.1.4 建筑供暖管道施工技术
3.1.5 建筑给水排水与供暖设备安装技术
3.1.6 建筑给水排水与供暖系统调试和检测
3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
2.建筑给水排水与供暖工程的施工程序
（1）室内给水系统施工程序：【2025年变化】
预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加工预制→给水设备安装→管道及
配件安装→系统水压试验→防腐绝热→系统通水试验→系统冲洗、消毒。
（2）室内排水系统施工程序：【2025年变更】
预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加工预制→排水泵等设备安装→管
道及配件安装→系统灌水试验→防腐→系统通球试验。
（8）建筑中水系统给水管道施工程序：【2025年变更】
管道测绘放线→管道元件检验→管道支吊架制作安装→管道预制→水处理设备及控制设施安装→管道及配件
安装→系统水压试验→防腐→系统清洗→调试和试运行
室内排水管道的施工程序中，防腐的紧后工序是（ ）。
A.水压试验
B.通水试验
C.灌水试验
D.系统通球试验
答案：D
解析：室内排水系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加
工预制→排水泵等设备安装→管道及配件安装→系统灌水试验→防腐→系统通球试验。
3.1.2 建筑排水管道施工技术
1.排水系统管道常用的管材和连接方式
1）排水系统管道常用的管材选择
（1）室内生活排水管道常采用建筑排水塑料管、柔性接口机制排水铸铁管及相应管件；通气管宜与排水管管
材一致；[注：天一文化专有版权，未经许可不可转发或复印传播]
当连续排水温度大于40℃时，应采用金属排水管或耐热塑料排水管；
压力排水管道可采用耐压塑料管、金属管或钢塑复合管。
（3）①高层建筑的重力流雨水系统可用镀锌焊接钢管
②超高层建筑的重力流雨水系统可采用镀锌无缝钢管和球墨铸铁管；
③高层和超高层建筑的虹吸式雨水系统的管道，可采用高密度聚乙烯（HDPE）管、不锈钢管、衬塑钢管、镀
锌钢管、铸铁管等材料，这些管材除承受正压外，还应能承受负压。
2）排水系统管道常用的连接方式
（1）粘接连接：常用于硬聚氯乙烯（PVC-U）的室内排水管道。
（2）承插连接：常用于排水铸铁管及管件的连接。
承插连接
柔性连接 橡胶圈密封
刚性连接 石棉水泥或膨胀性填料密封，重要场合可用铅密封。

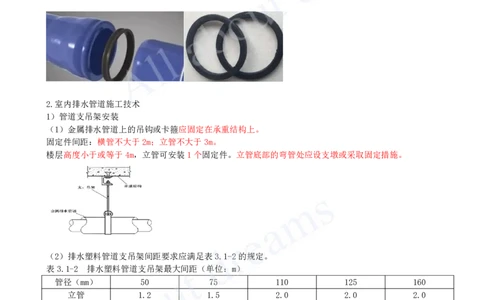

2.室内排水管道施工技术
1）管道支吊架安装
（1）金属排水管道上的吊钩或卡箍应固定在承重结构上。
固定件间距：横管不大于2m；立管不大于3m。
楼层高度小于或等于4m，立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。
（2）排水塑料管道支吊架间距要求应满足表3.1-2的规定。
表3.1-2 排水塑料管道支吊架最大间距（单位：m）
管径（mm） 50 75 110 125 160
立管 1.2 1.5 2.0 2.0 2.0
横管 0.5 0.75 1.10 1.30 1.6
2）管道及配件安装
（1）室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁管的坡度应高于塑料管的
坡度。
（2）排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。[注：天一文化专有版权，未经许可不可转发或复印传播]
伸缩节间距示意图
高层建筑中明装排水塑料管道应按设计要求设置①阻火圈或②防火套管。
高层建筑
排水管道阻火圈示意图

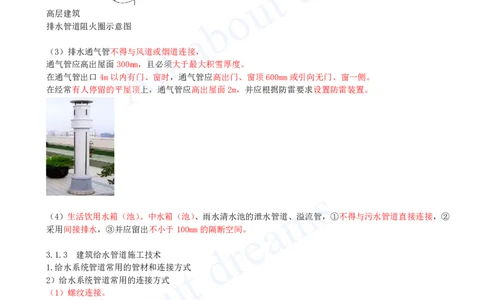

（3）排水通气管不得与风道或烟道连接，
通气管应高出屋面300mm，且必须大于最大积雪厚度。
在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。
在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置。
（4）生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管，①不得与污水管道直接连接，②
采用间接排水，③并应留出不小于100mm的隔断空间。
3.1.3 建筑给水管道施工技术
1.给水系统管道常用的管材和连接方式
2）给水系统管道常用的连接方式
（1）螺纹连接。
螺纹连接是利用带螺纹的管道配件连接，管径小于或等于80mm的镀锌钢管宜用螺纹连接，多用于明装管道。
钢塑复合管一般也用螺纹连接。
（2）法兰连接。直径较大的管道采用法兰连接，法兰连接一般用在主干道连接阀门、水表、水泵等处，以及
需要经常拆卸、检修的管段上。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）焊接。
焊接适用于非镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多。
铜管连接可采用专用接头或焊接，
①当管径＜22mm时宜采用承插或套管焊接，承口应迎介质流向安装，当管径≥22mm时宜采用对口焊接。

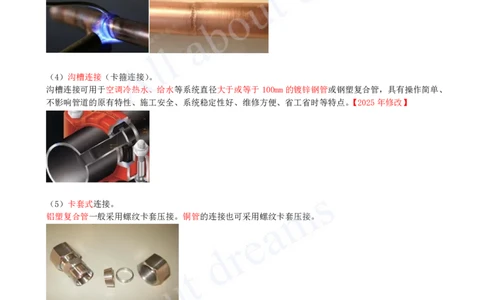

（4）沟槽连接（卡箍连接）。
沟槽连接可用于空调冷热水、给水等系统直径大于或等于100mm的镀锌钢管或钢塑复合管，具有操作简单、
不影响管道的原有特性、施工安全、系统稳定性好、维修方便、省工省时等特点。【2025年修改】
（5）卡套式连接。
铝塑复合管一般采用螺纹卡套压接。铜管的连接也可采用螺纹卡套压接。
（6）卡压连接。
管径小于或等于80mm的薄壁不锈钢管道常采用卡压连接，施工时将带有特种密封圈的承口管件与管道连接，
用专用工具压紧管口而起到密封和紧固作用，施工中具有安装便捷、连接可靠及经济合理等优点。
（7）热熔连接。PP-R管、HDPE管一般采用热熔器进行热熔连接。[注：天一文化专有版权，未经许可不可转发或复印传播]
关于建筑管道常用的连接方法，说法不正确的有（ ）。
A.法兰连接一般用在主干道连接阀门、水表、水泵等处，以及需要经常拆卸、检修的管段上
B.焊接多用于暗装管道和直径较大的管道
C.管径小于或等于80mm的薄壁不锈钢管道常采用卡压连接
D.承插连接采用柔性连接时可以用铅密封
：2）给水系统管道常用的连接方式
（2）法兰连接。直径较大的管道采用法兰连接，法兰连接一般用在主干道连接阀门、水表、水泵等处，以及
需要经常拆卸、检修的管段上。
答案：D
解析 2）排水系统管道常用的连接方式
（2）承插连接：常用于排水铸铁管及管件的连接。
承插连接
柔性连接 橡胶圈密封
刚性连接 石棉水泥或膨胀性填料密封，重要场合可用铅密封。
