3.1.4 建建筑筑供供暖暖管管道道施施工工技技术术
1.室内供暖管道施工技术要求
1）管道及配件安装
（1）管道安装坡度，当设计未注明时，汽、水同向流动的热水供暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡
度应为3‰，不得小于2‰；汽、水逆向流动的热水供暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰；散热器支管的
坡度应为1％，坡向应利于排气和泄水。
（2）方形补偿器应水平安装，并与管道的坡度一致；如其臂长方向垂直安装必须设排气及泄水装置。
（3）上供下回式系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。

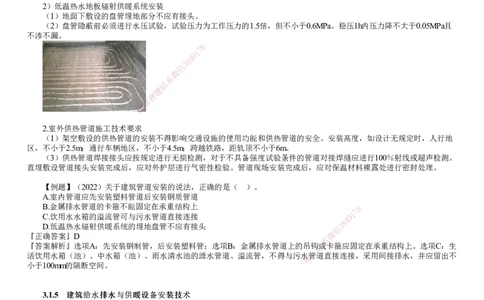

2）低温热水地板辐射供暖系统安装
（1）地面下敷设的盘管埋地部分不应有接头。
（2）盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。稳压1h内压力降不大于0.05MPa且
不渗不漏。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2.室外供热管道施工技术要求
（1）架空敷设的供热管道的安装不得影响交通设施的使用功能和供热管道的安全。安装高度，如设计无规定时，人行地
区，不小于2.5m；通行车辆地区，不小于4.5m；跨越铁路，距轨顶不小于6m。
（3）供热管道焊接接头应按规定进行无损检测，对于不具备强度试验条件的管道对接焊缝应进行100％射线或超声检测。
直埋敷设管道接头安装完成后，应对外护层进行气密性检验。管道现场安装完成后，应对保温材料裸露处进行密封处理。
【例题】（2022）关于建筑管道安装的说法，正确的是（ ）。
A.室内管道应先安装塑料管道后安装钢质管道
B.金属排水管道的卡箍不能固定在承重结构上
8
7
C.饮用水水箱的溢流管可与污水管道直接连接 9 1
4
8
D.低温热水辐射供暖系统的埋地盘管不应有接头
信
3
『正确答案』D 微
系
『答案解析』选项A：先安装钢制管，后安装塑料管；选项B：金属排水管道上的吊钩联或卡箍应固定在承重结构上。选项C：生
一
活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管，不得与污水唯管道直接连接，采用间接排水，并应留出不
小于100mm的隔断空间。
3.1.5 建建筑筑给给水水排排水水与与供供暖暖设设备备安安装装技技术术
1.设备安装准备
（1）设备、材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。主要器具和设备
必须有完整的安装使用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
（2）设备安装前，应进行开箱检查验收，并应形成书面的验收记录。设备就位前应对其基础进行验收，合格后再安装。
（3）锅炉安装前，应划定纵向、横向安装基准线和标高基准点。锅炉基础放线，应符合下列规定：纵向和横向中心线，
应互相垂直；相应两立柱定位中心线的间距允许偏差应为±2mm；各组对称4根立柱定位中心点的两对角线长度之差不应大于
5mm。
2.设备安装技术要求
1）给水设备安装
（1）水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计要求。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）整体安装的泵的安装水平，应在泵的进、出口法兰面或其他水平面上进行检测，纵向安装水平偏差不应大
于0.10/1000，横向安装水平偏差不应大于0.20/1000；解体安装的泵的安装水平，应在水平中分面、轴的外露部分、底座的水平
加工面上纵、横向放置水平仪进行检测，其偏差均不应大于0.05/1000。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

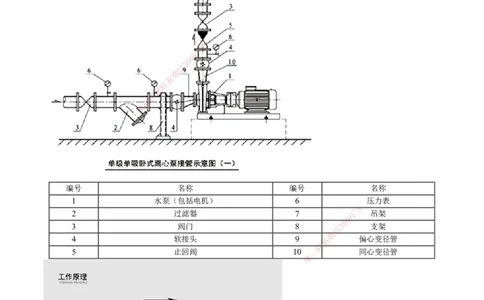

编号 名称 编号 名称
1 水泵（包括电机） 6 压力表
8
2 过滤器 7 1 7 吊架
9
8
4
3 阀门 8 信 3 支架
微
4 软接头 9 系 偏心变径管
联
5 止回阀 10 一 同心变径管
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2）卫生器具安装
（1）卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。
（2）排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mm。
8
7
1
9
4
8
3
信
微

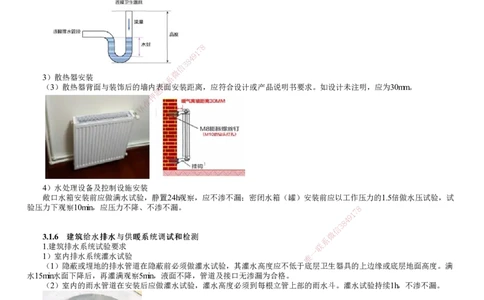

3）散热器安装 系
（3）散热器背面与装饰后的墙内表 联 面安装距离，应符合设计或产品说明书要求。如设计未注明，应为30mm。
题
押
准
精
4）水处理设备及控制设施安装
敞口水箱安装前应做满水试验，静置24h观察，应不渗 不漏；密闭水箱（罐）安装前应以工作压力的1.5倍做水压试验，试
验压力下观察10min，应压力不降、不渗不漏。 8
1
7
9
8
4
信
3
3.1.6 建建筑筑给给水水排排水水与与供供暖暖系系统统调调试试和和检检测测 微
系
1.建筑排水系统试验要求 联
一
1）室内排水系统灌水试验 唯
（1）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不 低于 底层卫生器具的上边缘或底层地面高度。满
水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
（2）室内的雨水管道在安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。灌水试验持续1h，不渗不漏。
2）室内排水系统通球试验
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3）室外排水系统灌水、通水试验
（1）管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
（2）按排水检查井分段试验，试验水头应以设计和规范要求为准，时间不少于30min，逐段观察。
8
7
1
9

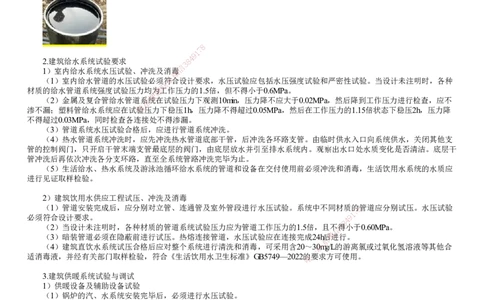

2.建筑给水系统试验要求 8 4
3
信
1）室内给水系统水压试验、冲洗及消微毒
（1）室内给水管道的水压试验必须系符合设计要求，水压试验应包括水压强度试验和严密性试验。当设计未注明时，各种
联
材质的给水管道系统强度试验压力均为题工作压力的1.5倍，但不得小于0.6MPa。
押
（2）金属及复合管给水管道系准统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不
渗不漏；塑料管给水系统应在试 精 验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降
不得超过0.03MPa，同时检查各连接 处不得渗漏。
（3）管道系统水压试验合格后， 应进行管道系统冲洗。
（4）热水管道系统冲洗时，应先冲 洗热水管道底部干管，后冲洗各环路支管。由临时供水入口向系统供水，关闭其他支
管的控制阀门，只开启干管末端支管最底层的 阀门，由底层放水并引至排水系统内。观察出水口处水质变化是否清洁。底层干
管冲洗后再依次冲洗各分支环路，直至全系统 管路冲洗完毕为止。
（5）生活给水、热水系统及游泳池循环给水系统的管道和设备在交付使用前必须冲洗和消毒，生活饮用水系统的水质应
进行见证取样检验。
2）建筑饮用水供应工程试压、冲洗及消毒
（1）管道安装完成后，应分别对立管、连通管及室外管 段进行水压试验。系统中不同材质的8管道应分别试压。水压试验
1
7
必须符合设计要求。 9
8
4
（2）当设计未注明时，各种材质的管道系统试验压力应为管道 工作压力的1.5倍，且不信 3得小于0.60MPa。
（3）暗装管道必须在隐蔽前进行试压。热熔连接管道，水压试验 应在连接完成24h后 微 进行。
系
（4）建筑直饮水系统试压合格后应对整个系统进行清洗和消毒，可 采用含20～3联0mg/L的游离氯或过氧化氢溶液等其他合
一
适消毒液，并经有关部门取样检验，符合《生活饮用水卫生标准》GB5749— 2022唯的要求方可使用。
3.建筑供暖系统试验与调试
1）供暖设备及辅助设备试验
（1）锅炉的汽、水系统安装完毕后，必须进行水压试验。
锅炉的水压试验压力
项次 设备名称 工作压力P（MPa） 试验压力（MPa）
P<0.59 1.5P但不小于0.2
1 锅炉本体 0.59≤P≤1.18 P＋0.3
P＞1.18 1.25P
2 可分式省煤器 P 1.25P＋0.5
3 非承压锅炉 大气压力 0.2
在试验压力下10min内压力降不超过0.02MPa；然后降至工作压力进行检查，压力不降，不渗不漏；观察检查，不得有残余
变形，受压元件金属和焊缝上不得有水珠和水雾。
（2）锅炉的阀门（尤其是安全阀）应逐个在其公称压力的1.25倍下进行严密性试验，且阀瓣与阀座密封面不应漏水。
设备种类 试验压力 合格标准
试验压力下10min内无压降、无渗
供暖分汽缸（分水器、集水器） 工作压力的1.5倍，但不得小于0.6MPa
漏
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
敞口箱、罐 满水试验 静置24h不渗不漏
工作压力的1.5倍做水压试验，但不得小 水压试验在试验压力下10min内无
密闭箱、罐
于0.4MPa 压降，不渗不漏
试验时间为2～3min，压力不降且
散热器 工作压力的1.5倍，但不小于0.6MPa
不渗不漏
2）室内供暖管道系统试压、冲洗及试运行和调试
（1）室内供暖管道系统试压
供暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，蒸汽、热水供暖系统，
应以系统顶点工作压力加0.1MPa做水压试验，同时在系统顶点的试验压力不小于0.3MPa。高温热水供暖系统，试验压力应为
系统顶点工作压力加0.4MPa。塑料管及复合管的热水供暖系统，应以系统顶点工作压力加0.2MPa做水压试验，同时在系统顶
点的试验压力不小于0.4MPa。
口诀：一三二四零点四
钢管及复合管的供暖系统应在试验压力下10min内压力降不大于0.02MPa，降至工作压力后检查，不渗不漏；塑料管的供暖
系统应在试验压力下1h内压力降不大于0.05MPa，然后降压至工作压力的1.15倍，稳压2h，压力降不大于0.03MPa，同时各连接
处不渗不漏。室外供热管道做水压试验时，试验管道上的阀门应开启，并应与非试验管道隔断。
管道材质 介质 试验压力 合格标准
系统顶点工作压力加0.1MPa做水压
蒸汽、
试验，同时在系统顶点的试验压力
钢管 热水
不小于0.3MPa
应在试验压力下10min内压力降不大于0.02MPa，降至
高温热水 系统顶点工作压力加7 80.4MPa
1 工作压力后检查，不渗不漏
9
复合管 8 4
3
（PAP 信
微
等）
系统顶点工系作压力加0.2MPa做水压
热水 试验，同联时在系统顶点的试验压力
题 塑料管的供暖系统应在试验压力下1h内压力降不大于
不小押于0.4MPa
塑料管 准 0.05MPa，然后降压至工作压力的1.15倍，稳压2h，
精
压力降不大于0.03MPa，同时各连接处不渗不漏。
（2）室内供暖管道系统冲洗
系统试压合格后，应对系统进行冲洗并 清扫过滤器及除污器。现场观察，直至排出水不含泥沙、铁屑等杂质，且水色不浑
浊为合格。
（3）室内供暖系统试运行和调试
系统冲洗完毕应充水、加热，进行试运行和调 试。
锅炉安全阀应进行定压检验和调整，整定压力应符合设计及《锅炉安装工程施工及验收标准》GB 50273—2022的要求，
调整后的安全阀应立即加锁或铅封。
安全阀经最终调整后，整体出厂的锅炉应带负荷正常连 续试运行4～24h，并应做好试运行记录。
8
1
7
9
3）室外供热管道系统试压、冲洗及调试 8 4
（1）室外供热管道系统试压 信
3
微
室外供热管道的水压试验压力应为工作压力的1.5倍，但不得小于0 .6MPa。在试验压系力10min内压力降不大于0.05MPa，然
联
后降至工作压力检查，不渗不漏。供热管道做水压试验时，试验管道上的阀门应开一启，并应与非试验管道隔断。
预制直埋保温管接头安装完成后，必须全部进行气密性检验，检验压力 应 为
0唯.02MPa，压力稳定后采用涂上肥皂水的方法
检查，无气泡为合格。
