5.2 交通机电工程
5.2.2 交通机电工程主要设施施工技术要求
1）设备安装通用要求
（1）设备开箱检查必须由业主、承包方和监理共同参加。
（2）检查时要对其外观、型号、规格、数量、备品、备件等随机资料等做好详细记录，并签字认可。
（3）设备安装前要划线定位，核对地面水平，保持防静电地板的完好性。
（4）设备应按设计位置水平排列，方向正确，位置合理。
（5）室内布缆、布线，一般均在防静电地板下平行排列，不能交叉排列，每隔0.5～1.0m绑扎一处，电力电缆
和信号电缆应分槽布设。

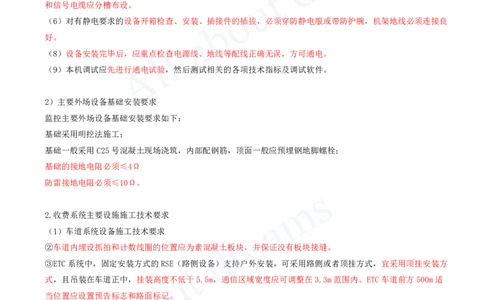

（6）对有静电要求的设备开箱检查、安装、插接件的插拔，必须穿防静电服或带防护腕，机架地线必须连接良
好。
（8）设备安装完毕后，应重点检查电源线、地线等配线正确无误，方可通电。
（9）本机调试应先进行通电试验，然后测试相关的各项技术指标及调试软件。
2）主要外场设备基础安装要求
监控主要外场设备基础安装要求如下：
基础采用明挖法施工；
基础一般采用C25号混凝土现场浇筑，内部配钢筋，顶面一般应预埋钢地脚螺栓；
基础的接地电阻必须≤4Ω
防雷接地电阻必须≤10Ω。
2.收费系统主要设施施工技术要求
（1）车道系统设备施工技术要求
②车道内埋设抓拍和计数线圈的位置应为素混凝土板块，并保证没有板块接缝。
③ETC系统中，固定安装方式的RSE（路侧设备）支持户外安装，可采用路侧或者顶挂方式，宜采用顶挂安装方
式，且吊装在车道正中，挂装高度不低于5.5m，通信区域宽度应可调整在3.3m范围内。ETC车道前方500m适
当位置应设置预告标志和路面标记。[注：天一文化专有版权，未经许可不可转发或复印传播]
④称重及超限检测系统中，计重称台应埋设在一个板块的中心，不得设置在混凝土板块接缝处，安装后其平整
度应符合车道平整度要求；车辆分离器设置位置应防止被车辆刮损；室外机柜位置不应影响收费员视线且便于
维护；所有连接线缆均应穿钢管。
（4）ETC门架系统的设备施工技术要求
①ETC门架系统由上、下行双方向门架组成，上、下行双方向门架宜背向错开布置，距离宜小于30米，同时距
离不宜过远。
②省界ETC门架系统，上、下行方向可设置两个门架，同向两个门架最小间距应不小于500m。

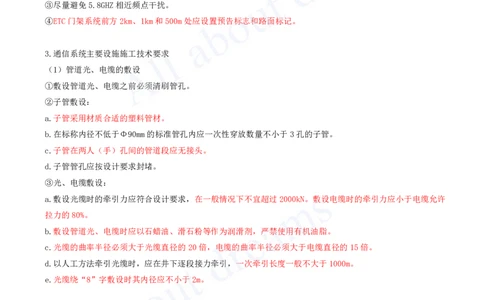

③尽量避免5.8GHZ相近频点干扰。
④ETC门架系统前方2km、1km和500m处应设置预告标志和路面标记。
3.通信系统主要设施施工技术要求
（1）管道光、电缆的敷设
①敷设管道光、电缆之前必须清刷管孔。
②子管敷设：
a.子管采用材质合适的塑料管材。
b.在标称内径不低于Φ90mm的标准管孔内应一次性穿放数量不小于3孔的子管。
c.子管在两人（手）孔间的管道段应无接头。
d.子管管孔应按设计要求封堵。
③光、电缆敷设：
a.敷设光缆时的牵引力应符合设计要求，在一般情况下不宜超过2000kN。敷设电缆时的牵引力应小于电缆允许
拉力的80%。
b.敷设管道光、电缆时应以石蜡油、滑石粉等作为润滑剂，严禁使用有机油脂。
c.光缆的曲率半径必须大于光缆直径的20倍，电缆的曲率半径必须大于电缆直径的15倍。
d.以人工方法牵引光缆时，应在井下逐段接力牵引，一次牵引长度一般不大于1000m。
e.光缆绕“8”字敷设时其内径应不小于2m。
（2）光、电缆接续和电缆成端
①光缆接续
a.光缆接续前核对光缆程式、接头位置并根据预留长度的要求留足光缆。
b.根据光缆的端别，核对光纤、铜导线并编号作永久标记。
c.光纤接续宜采用熔接法，接续完成并测试合格后立即做增强保护措施。增强保护方法采用热可缩管法、套管
法和V形槽法。
④电缆成端[注：天一文化专有版权，未经许可不可转发或复印传播]
a.进局电缆在托架上应排放整齐，不重叠，不交叉，不上下穿越或蛇行。
b.电缆引上转角的曲率半径应符合规定。
c.成端电缆接头的芯线接续，应按“一”字形接续。
d.配线架成端电缆必须单条依次出线，严禁一条以上的成端电缆在同一位置上同时出线，或齐头并进交错出
线。
2）通信设备的安装要求

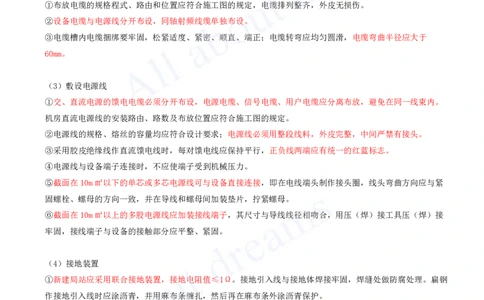

（2）布放电缆
①布放电缆的规格程式、路由和位置应符合施工图的规定，电缆排列整齐，外皮无损伤。
②设备电缆与电源线分开布设，同轴射频线缆单独布设。
③电缆槽内电缆捆绑要牢固，松紧适度、紧密、顺直、端正；电缆转弯应均匀圆滑，电缆弯曲半径应大于
60mm。
（3）敷设电源线
①交、直流电源的馈电电缆必须分开布设，电源电缆、信号电缆、用户电缆应分离布放，避免在同一线束内。
机房直流电源线的安装路由、路数及布放位置应符合施工图的规定。
②电源线的规格、熔丝的容量均应符合设计要求；电源线必须用整段线料，外皮完整，中间严禁有接头。
③采用胶皮绝缘线作直流馈电线时，每对馈电线应保持平行，正负线两端应有统一的红蓝标志。
④电源线与设备端子连接时，不应使端子受到机械压力。
⑤截面在10m㎡以下的单芯或多芯电源线可与设备直接连接，即在电线端头制作接头圈，线头弯曲方向应与紧
固螺栓、螺母的方向一致，并在导线和螺母间加装垫片，拧紧螺母。
⑥截面在10m㎡以上的多股电源线应加装接线端子，其尺寸与导线线径相吻合，用压（焊）接工具压（焊）接
牢固，接线端子与设备的接触部分应平整、紧固。
（4）接地装置
①新建局站应采用联合接地装置，接地电阻值≤1Ω。接地引入线与接地体焊接牢固，焊缝处做防腐处理。扁钢
作接地引入线时应涂沥青，并用麻布条缠扎，然后再在麻布条外涂沥青保护。
②接地汇集装置的位置应符合设计规定，安装端正、牢固，并有明显的标志。
③通信设备除做工作接地外，其机壳应做保护接地。
④交、直流配电设备的机壳应从接地汇集线上引入保护接地线。
⑦隧道接地装置易利用隧道支护内锚杆、钢筋网等自然接地。应在隧道两侧电缆沟内分别设置一条贯穿隧道的
接地干线，接地干线宜与隧道自然接地体重复接地，其重复接地间距不宜大于200米。
在隧道两端洞口附近应各设置一组接地装置，有监控设施的隧道，洞口接地装置接地电阻不应大于1Ω；无监控
设施的隧道，洞口接地装置接地电阻不应大于4Ω，该接地装置应与隧道内的接地干线可靠连接。[注：天一文化专有版权，未经许可不可转发或复印传播]
4）不间断电源UPS安装要求
（2）各连线的线间、线对地间绝缘电阻值应大于0.5MΩ。
（3）不间断电源输出端的中线（N极），必须与由接地装置直接引来的地线干线相连接，做重复接地。
（4）安装时应横平竖直，水平度、垂直度允许偏差不应大于1.5‰。
（5）主回路与控制回路应分别穿保护管敷设；在电缆支架上平行敷设应保持150mm距离。
5）电缆线路敷设要求

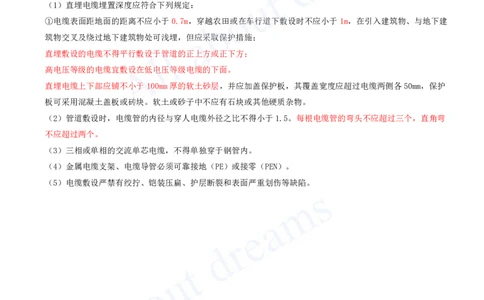

（1）直埋电缆埋置深度应符合下列规定：
①电缆表面距地面的距离不应小于0.7m，穿越农田或在车行道下敷设时不应小于1m，在引入建筑物、与地下建
筑物交叉及绕过地下建筑物处可浅埋，但应采取保护措施；
直埋敷设的电缆不得平行敷设于管道的正上方或正下方；
高电压等级的电缆宜敷设在低电压等级电缆的下面。
直埋电缆上下部应铺不小于100mm厚的软土砂层，并应加盖保护板，其覆盖宽度应超过电缆两侧各50mm，保护
板可采用混凝土盖板或砖块。软土或砂子中不应有石块或其他硬质杂物。
（2）管道敷设时，电缆管的内径与穿人电缆外径之比不得小于1.5。每根电缆管的弯头不应超过三个，直角弯
不应超过两个。
（3）三相或单相的交流单芯电缆，不得单独穿于钢管内。
（4）金属电缆支架、电缆导管必须可靠接地（PE）或接零（PEN）。
（5）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
