第9章 施工进度管理
2024年 2023年 2022年
第9章
单选 多选 案例 单选 多选 案例 单选 多选 案例
施工进度管理
8 8

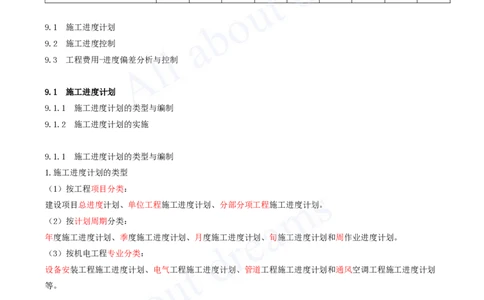

9.1 施工进度计划
9.2 施工进度控制
9.3 工程费用-进度偏差分析与控制
9.1 施工进度计划
9.1.1 施工进度计划的类型与编制
9.1.2 施工进度计划的实施
9.1.1 施工进度计划的类型与编制
1.施工进度计划的类型
（1）按工程项目分类：
建设项目总进度计划、单位工程施工进度计划、分部分项工程施工进度计划。
（2）按计划周期分类：
年度施工进度计划、季度施工进度计划、月度施工进度计划、旬施工进度计划和周作业进度计划。
（3）按机电工程专业分类：
设备安装工程施工进度计划、电气工程施工进度计划、管道工程施工进度计划和通风空调工程施工进度计划
等。
2.施工进度计划表示方法
施工进度计划表示的方法有横道图、网络图（双代号、单代号）、流水作业图表等。机电工程常用的有横道图
和网络图（双代号）施工进度计划。[注：天一文化专有版权，未经许可不可转发或复印传播]

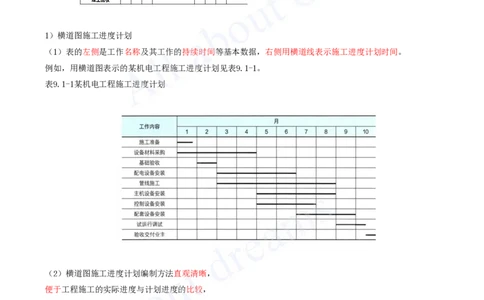

1）横道图施工进度计划
（1）表的左侧是工作名称及其工作的持续时间等基本数据，右侧用横道线表示施工进度计划时间。
例如，用横道图表示的某机电工程施工进度计划见表9.1-1。
表9.1-1某机电工程施工进度计划
（2）横道图施工进度计划编制方法直观清晰，
便于工程施工的实际进度与计划进度的比较，
便于工程劳动力、设备、材料、施工机械和资金需要量的计算及安排。[注：天一文化专有版权，未经许可不可转发或复印传播]

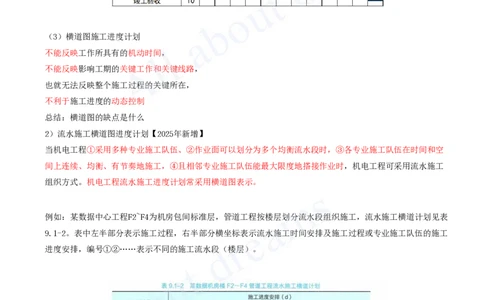

（3）横道图施工进度计划
不能反映工作所具有的机动时间，
不能反映影响工期的关键工作和关键线路，
也就无法反映整个施工过程的关键所在，
不利于施工进度的动态控制
总结：横道图的缺点是什么
2）流水施工横道图进度计划【2025年新增】
当机电工程①采用多种专业施工队伍、②作业面可以划分为多个均衡流水段时，③各专业施工队伍在时间和空
间上连续、均衡、有节奏地施工，④且相邻专业施工队伍能最大限度地搭接作业时，机电工程可采用流水施工
组织方式。机电工程流水施工进度计划常采用横道图表示。
例如：某数据中心工程F2~F4为机房包间标准层，管道工程按楼层划分流水段组织施工，流水施工横道计划见表
9.1-2。表中左半部分表示施工过程，右半部分横坐标表示流水施工时间安排及施工过程或专业施工队伍的施工
进度安排，编号①②……表示不同的施工流水段（楼层）。
采用横道图形式表达流水施工进度计划，[注：天一文化专有版权，未经许可不可转发或复印传播]
施工过程及其先后顺序表达清楚，
时间和空间状况形象直观，
专业施工队伍能尽可能利用工作面连续施工，工
期较短，
且单位时间内投入的劳动力、施工机具等资源均衡，
绘图也简便。
3）双代号网络图施工进度计划

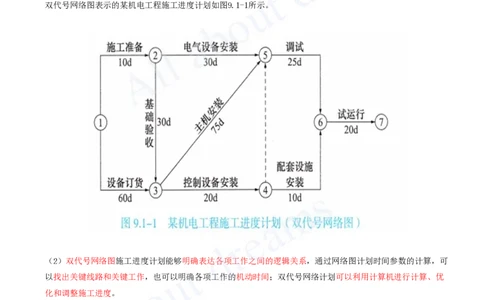

（1）双代号网络图施工进度计划是用箭线和二端节点表示工作内容、工作时间和相互关系的网络图。例如，用
双代号网络图表示的某机电工程施工进度计划如图9.1-1所示。
（2）双代号网络图施工进度计划能够明确表达各项工作之间的逻辑关系，通过网络图计划时间参数的计算，可
以找出关键线路和关键工作，也可以明确各项工作的机动时间；双代号网络计划可以利用计算机进行计算、优
化和调整施工进度。
【双代号网络图的优点是什么】
4）双代号时标网络图施工进度计划【2025年新增】
双代号时标网络图施工进度计划是按各项工作的最早开始时间编制的双代号网络计划的基础上，添加了时间坐
标尺度（图9.1-2），时间坐标可以是：小时、天、周、月等。双代号时标网络图施工进度计划兼具双代号网络
图施工进度计划和横道图施工进度计划的优点，能直观判断网络计划的关键线路和时间参数，包括计算工期和
相邻两项工作之间的时间间隔、各项工作的最早开始时间、最早完成时间等六个时间参数。[注：天一文化专有版权，未经许可不可转发或复印传播]
王建波老师总结
①关键线路：自终点至起点没有波形线的线路就是关键线路
②自由时差：就是该工作箭线上波形线的长度
③总时差：计算哪个工作的总时差，就以该工作为起点工作，
寻找通过该工作的所有路线，然后计算各条路线的波形线的长度和，波形线长度和的最小值就是该工作的总时
差
3.施工进度计划编制的要点
（2）确定机电工程项目施工顺序，要突出主要工程，要满足先地下后地上、先干线后支线等施工基本顺序要求
（4）在确定各项工作的开竣工时间和相互搭接协调关系时，应分清主次、抓住重点，优先安排工程量大的工艺
生产主线，工作安排时要保证重点，兼顾一般。
（5）编制施工进度计划时，应满足连续均衡的施工要求，使资源得到充分的利用，提高生产率和经济效益。
（6）施工进度计划安排中留出一些后备工程，以便在施工过程中作为平衡调剂使用。
