目录
10.1 施工进度计划
10.2 施工进度控制
10.1 施施工工进进度度计计划划
10.1.1 公路工程施工进度计划类型
公路工程进度计划的主要形式有横道图、“S”曲线、垂直图（也称斜条图、时间里程图）、斜率图、网络图。
1.横道图
公路工程的进度横道图是以时间为横坐标，以各分部（项）工程或工作内容为纵坐标，按一定的先后施工顺序，用带时间
比例的水平横线表示对应工作内容持续时间的进度计划图表。
8
7
1
9
4
8
3

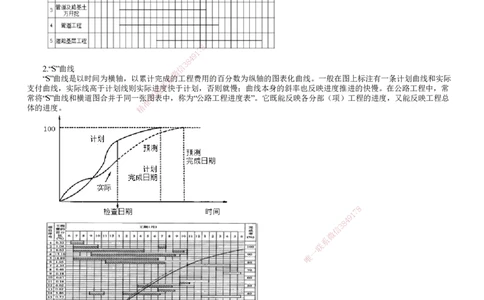

2.“S”曲线 信
微
“S”曲线是以时间为横轴，以累计完成系的工程费用的百分数为纵轴的图表化曲线。一般在图上标注有一条计划曲线和实际
联
支付曲线，实际线高于计划线则实际进题度快于计划，否则就慢；曲线本身的斜率也反映进度推进的快慢。在公路工程中，常
常将“S”曲线和横道图合并于同一张押图表中，称为“公路工程进度表”。它既能反映各分部（项）工程的进度，又能反映工程总
准
体的进度。 精
8
7
1
9
4
8
3
信
微
系
联
一
唯

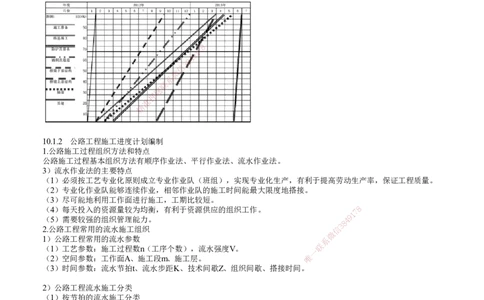

3.垂直图（也称斜条图、时间里程图）
垂直图是以公路里程或工程位置为横轴，以时间为纵轴，而各分部（项）工程的施工进度则相应地以不同的斜线表示。斜
率越陡，进度越慢；斜率越平坦，进度越快。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
4.斜率图
斜率图是以时间（月份）为横轴，以累计完成的工程量的百分数为纵轴，将分项工程的施工进度相应地用不同斜率表示的
图表化曲（折）线。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
10.1.2 公路工程施工进度计划编制
1.公路施工过程组织方法和特点
公路施工过程基本组织方法有顺序作业法 、平行作业法、流水作业法。
3）流水作业法的主要特点
（1）必须按工艺专业化原则成立专业作业队（班 组），实现专业化生产，有利于提高劳动生产率，保证工程质量。
（2）专业化作业队能够连续作业，相邻作业队的施工时间能最大限度地搭接。
（3）尽可能地利用工作面进行施工，工期比较短。
（4）每天投入的资源量较为均衡，有利于资源供应的组 织 工作。
1
7 8
（5）需要较强的组织管理能力。
8
4 9
2.公路工程常用的流水施工组织 信
3
微
1）公路工程常用的流水参数 系
（1）工艺参数：施工过程数n（工序个数），流水强度V。 联
一
（2）空间参数：工作面A、施工段m、施工层。 唯
（3）时间参数：流水节拍t、流水步距K、技术间歇Z、组织间歇、搭接时间 。
2）公路工程流水施工分类
（1）按节拍的流水施工分类
①有节拍（有节奏）流水
A.等节拍（等节奏）流水，所有的流水节拍相同且流水步距等于流水节拍，是理想的流水施工。
B.异节拍（异节奏）流水，可进一步分为成倍流水（等步距异节拍）和分别流水（异步距异节拍）。
②无节拍（无节奏）流水：流水节拍一般不相同，用累加数列错位相减取大差的方法求流水步距。
（2）施工段在空间分布形式的流水施工分类：流水段法流水施工；流水线法流水施工。
3）路面工程的线性流水施工组织
（1）各结构层的施工速度和持续时间。
（2）相邻结构层之间的速度决定了相邻结构层之间的搭接类型，前道工序的速度快于后道工序时选用开始到开始搭接类
型，否则选用完成到完成搭接类型。
（3）相邻结构层工序之间的搭接时距的计算：时距＝最小工作面长度/两者中快的速度。
4）通道和涵洞的流水段施工组织
在实际的公路通道和涵洞施工中，全等节拍流水较少见，更多的是异节拍流水和无节拍流水。
消除窝工和消除间歇的方法都采用累加数列错位相减取大差的方法。
（1）不窝工的无节拍流水工期＝流水步距和＋最后一道工序流水节拍的和＋要求间歇和。
（2）无多余间歇的无节拍流水工期＝施工段间间隔和＋最后一个施工段流水节拍的和＋要求间歇和。
（3）有窝工并且有多余间歇的无节拍流水工期，一般通过绘制横道图来确定。如果是异节拍流水时往往是不窝工或者无
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
多余间歇流水施工中的最小值，此时一般是无多余间歇流水工期最小。
【案例10.1－1】
【背景资料】
某工程有相同的五座通道，每座通道的工序和流水节拍如下：挖基2d→清基2d→浇基4d→台身8d→盖板4d→回填6d。浇基
后至少要等待4d才能施工台身，台身完成后至少要等待2d才能进行盖板施工。
【问题】
（1）计算不窝工的流水工期，绘制流水横道图。
（2）计算无多余间歇的流水工期。
（3）有窝工而且有多余间歇流水时的流水工期是多少？
『正确答案』
（1）该流水施工属于异节拍按照不窝工有间歇（即分别流水）的流水形式组织施工，根据题意，第三道工序与第四道工
序之间的要求间歇Z＝4，第四道工序与第五道工序之间的要求间歇Z＝2。
3 4
①各个工序之间的流水步距计算，按照累加数列错位相减取大差的方法得：K ＝2，K ＝2，K ＝4，K ＝24，K ＝4
1 2 3 4 5
②计算不窝工有多余间歇（分别流水）的流水工期：
T＝ΣK＋Σt＋ΣZ＝（2＋2＋4＋24＋4）＋5×6＋（4＋2）＝36＋30＋6＝72d。
③不窝工有多余间歇（分别流水）的流水横道图如图10.1－2所示。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

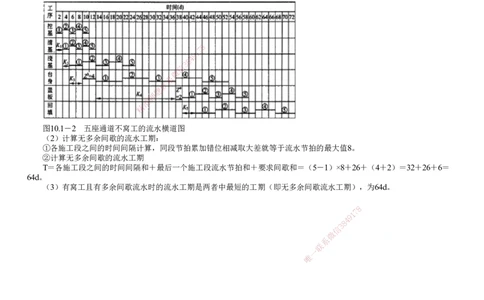

图10.1－2 五座通道不窝工的流水 横道图
（2）计算无多余间歇的流水工期：
①各施工段之间的时间间隔计算，同段节拍累加错位相减取大差就等于流水节拍的最大值8。
②计算无多余间歇的流水工期
T＝各施工段之间的时间间隔和＋最后一个施 工段流水节拍和＋要求间歇和＝（5－1）×8＋26＋（4＋2）＝32＋26＋6＝
64d。
（3）有窝工且有多余间歇流水时的流水工期是两者 中最短的工期（即无多余间歇流水工期），为64d。
8
1
7
9
8
4
信
3
微
系
联
一
唯
