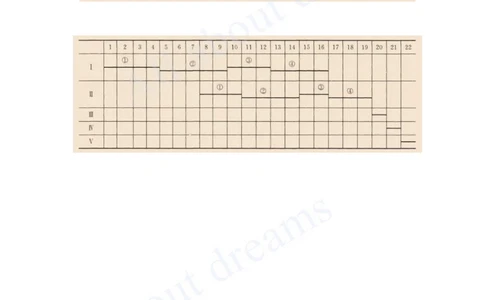

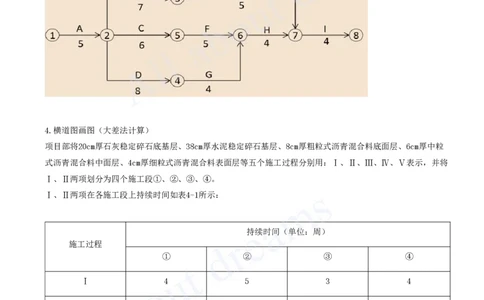

[注：天一文化专有版权，未经许可不可转发或复印传播] 第16章 施工进度管理 2.补全网络图（3.结合网络图考索赔） 合同履行过程中，发生了下列事件： 事件一：单位工程的施工进度计划网络图如图1所示，因工艺设计采用某专利技术，工作F需要工作B和工作C完 成以后才能开始施工，监理工程师要求施工单位对该进度计划网络图进行调整。 4.横道图画图（大差法计算） 项目部将20cm厚石灰稳定碎石底基层、38cm厚水泥稳定碎石基层、8cm厚粗粒式沥青混合料底面层、6cm厚中粒 式沥青混合料中面层、4cm厚细粒式沥青混合料表面层等五个施工过程分别用：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ表示，并将 Ⅰ、Ⅱ两项划分为四个施工段①、②、③、④。 Ⅰ、Ⅱ两项在各施工段上持续时间如表4-1所示： 持续时间（单位：周） 施工过程 ① ② ③ ④ Ⅰ 4 5 3 4 Ⅱ 3 4 2 3 而Ⅲ、Ⅳ、Ⅴ不分施工段连续施工，持续时间均为一周。项目部按各施工段持续时间连续、均衡作业，不平 行、搭接施工的原则安排了施工进度计划（表型如表4-2）[注：天一文化专有版权，未经许可不可转发或复印传播]
