第2章 机电工程专业技术
2.1 工程测量技术（1～2分）
2.2 起重技术（5分左右）
2.3 焊接技术（1～2分）

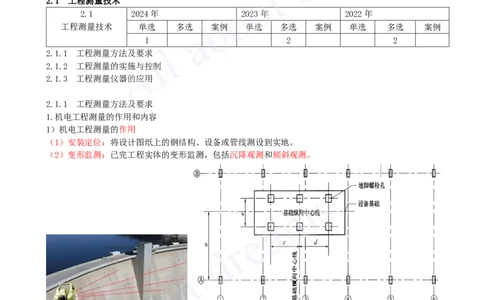

2.1 工程测量技术
2.1 2024年 2023年 2022年
工程测量技术 单选 多选 案例 单选 多选 案例 单选 多选 案例
1 2 2
2.1.1 工程测量方法及要求
2.1.2 工程测量的实施与控制
2.1.3 工程测量仪器的应用
2.1.1 工程测量方法及要求
1.机电工程测量的作用和内容
1）机电工程测量的作用
（1）安装定位：将设计图纸上的钢结构、设备或管线测设到实地。
（2）变形监测：已完工程实体的变形监测，包括沉降观测和倾斜观测。
2）机电工程测量的主要内容
（1）机电设备安装放线、基础检查、验收。
（2）工序或过程测量。
每道工序完成之后，都要通过测量，检查工程各部位的实际位置及高程是否符合设计要求【2024单选】
（3）变形观测。测定已安装设备在平面和高程方面产生的位移和沉降，收集整理各种变化资料，作为鉴定
工程质量和验证工程设计、施工是否合理的依据。
（4）交工验收检测。
（5）工程竣工测量。
2.机电工程测量的特点
（1）机电工程测量贯穿于整个施工过程中。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）精度要求高。
相比建筑工程测量，机电工程测量的精度误差要求要高得多，一些精度要求较高的设备其标高和中心线要求
近乎零偏差。
（3）工程测量密切相关
（4）机电工程测量受施工环境因素影响大，测量标志极易被损坏。
3.机电工程测量的原则和要求
1）机电工程测量的原则
工程测量应遵循“由整体到局部，先控制后细部”的原则，即先依据建设单位提供的永久基准点、线为基
准，然后测设出设备的准确位置。
2）机电工程测量的要求
（1）保证测设精度，满足设计要求，减少误差累积。
（2）检核是测量工作的灵魂。应对测量工作的全过程进行全面复核及确认，保证测量结果的准确性。
检核分为：①仪器检核、②资料检核、③计算检核、④放样检核和⑤验收检核。
4.机电工程测量的基本原理与方法

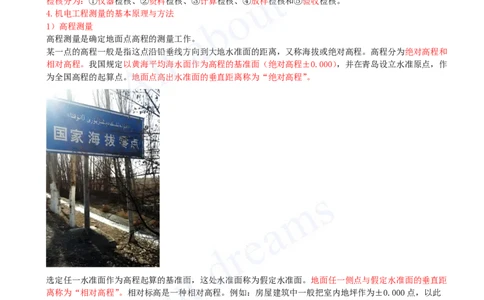

1）高程测量
高程测量是确定地面点高程的测量工作。
某一点的高程一般是指这点沿铅垂线方向到大地水准面的距离，又称海拔或绝对高程。高程分为绝对高程和
相对高程。我国规定以黄海平均海水面作为高程的基准面（绝对高程±0.000），并在青岛设立水准原点，作
为全国高程的起算点。地面点高出水准面的垂直距离称为“绝对高程”。
选定任一水准面作为高程起算的基准面，这处水准面称为假定水准面。地面任一侧点与假定水准面的垂直距
离称为“相对高程”。相对标高是一种相对高程。例如：房屋建筑中一般把室内地坪作为±0.000点，以此
得到的相对高程为相对标高。
测量高程的方法：
①水准测量
②三角高程测量和
③气压高程测量
（1）水准测量【原理、特点、仪器】
测量原理：利用一条水平视线，借助竖立在地面点上的标尺，来测定地面上两点之间的高差，由其中一点的
高程来计算另外一点的高程。[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）水准测量
①测量方法：高差法和仪高法
高差法—利用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待测点高程的水准测量方法。

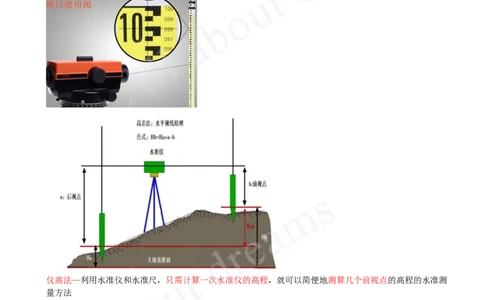

仪高法—利用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程的水准测
量方法[注：天一文化专有版权，未经许可不可转发或复印传播]
②高差法和仪高法的测量原理相同，区别在于计算高程时次序上的不同。在安置一次仪器，需要同时测量多
个前视点的高程时，仪高法比高差法方便。
③特点：最精密水准测量的方法，主要用于国家水准网的建立。
④测量仪器：水准仪和标尺。

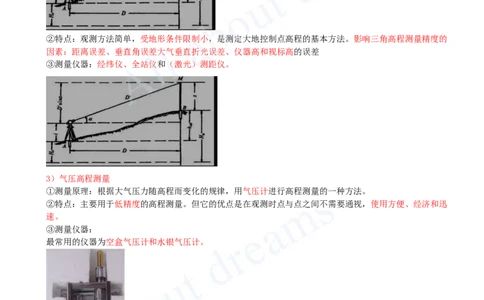

（2）三角高程测量
①测量原理：三角高程测量是指通过观测两个控制点的水平距离和天顶距（或高度角）来求两点间高差的方
法。
②特点：观测方法简单，受地形条件限制小，是测定大地控制点高程的基本方法。影响三角高程测量精度的
因素：距离误差、垂直角误差大气垂直折光误差、仪器高和视标高的误差
③测量仪器：经纬仪、全站仪和（激光）测距仪。
3）气压高程测量
①测量原理：根据大气压力随高程而变化的规律，用气压计进行高程测量的一种方法。
②特点：主要用于低精度的高程测量。但它的优点是在观测时点与点之间不需要通视，使用方便、经济和迅
速。
③测量仪器：
最常用的仪器为空盒气压计和水银气压计。
2）基准线测量
基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。
（1）保证量距精度的方法。返测丈量：当全段距离测量完之后，尺端调头，读数员互换，按同样的方法进
行返测。往返丈量一次为一测回，一般应测量两测回以上。量距精度以两测回的差数与距离之比表示。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）安装基准线的设置：安装基准线一般都是直线，只要定出两个基准中心点，就构成一条基准线。
平面安装基准线不少于纵、横两条
（3）安装标高基准点的设置：
根据设备基础附近水准点，用水准仪测出标志的具体数值。相邻安装基准点高差应在0.5mm以内。
（4）沉降观测点的设置：沉降观测采用二等水准测量方法。每隔适当距离选定一个基准点与起算基准点组
成水准环线。
例如：对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。
埋设在基础上的沉降观测点，第一次观测应在（ ）进行。
A.观测点埋设后
B.设备底座就位后
C.设备安装完成后
D.设备调整后
答案：A
解析：对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行
