4.3 电气装置安装技术
4.3.2 电动机设备安装技术
3）电动机的干燥
（1）电动机绝缘电阻不能满足下列要求时，必须进行干燥。
1kV及以下电动
500～1000V摇表 绝缘电阻值不应低于1MΩ/kV。
机
定子绕
绝缘电阻值不应低于1MΩ/kV
组
1kV以上电动机 2500V摇表 转子绕
绝缘电阻值不应低于0.5MΩ/kV，
组
并做吸收比（R60/R15）试验，吸收比不小于1.3
（2）干燥方法：

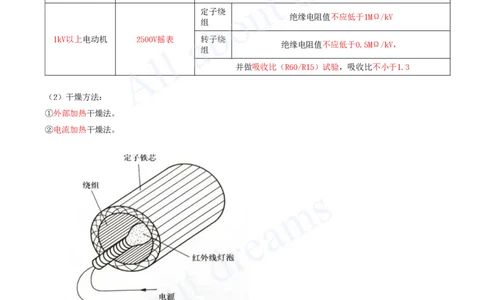

①外部加热干燥法。
②电流加热干燥法。
（3）电动机干燥时注意事项：
②烘干温度缓慢上升，一般每小时的温升控制在5～8℃。
③干燥最高允许温度应按绝缘材料的等级来确定，
一般铁芯和绕组的最高温度应控制在70～80℃。
④干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。
⑤定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。测定时一定要断开电源，
以免发生危险。[注：天一文化专有版权，未经许可不可转发或复印传播]
⑥当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变后认定干燥完毕。
3.电动机接线
1）电动机接线方式
电动机三相定子绕组按电源电压和电动机额定电压的不同，可接成星形（Y）或三角形（△）两种形式。

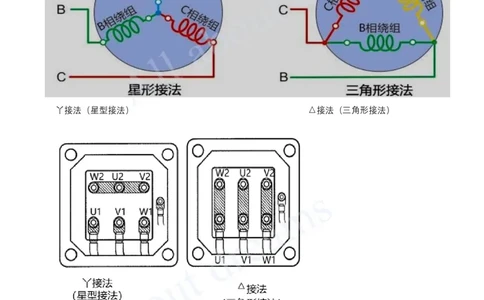

丫接法（星型接法） △接法（三角形接法）
4.电动机试运行
1）试运行前的检查
（1）应用500V兆欧表测量电动机绕组的绝缘电阻。对于380V的异步电动机应不低于0.5MΩ。
（2）检查电动机安装是①否牢固，②地脚螺栓是否全部拧紧。
（3）电动机的保护接地线必须
①连接可靠，接地线（铜芯）的[注：天一文化专有版权，未经许可不可转发或复印传播]
②截面积不小于4mm۶¬
③有防松弹簧垫圈。

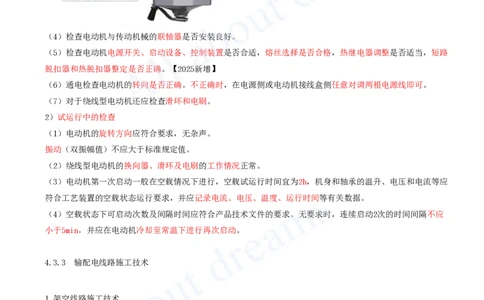

（4）检查电动机与传动机械的联轴器是否安装良好。
（5）检查电动机电源开关、启动设备、控制装置是否合适，熔丝选择是否合格，热继电器调整是否适当，短路
脱扣器和热脱扣器整定是否正确。【2025新增】
（6）通电检查电动机的转向是否正确。不正确时，在电源侧或电动机接线盒侧任意对调两根电源线即可。
（7）对于绕线型电动机还应检查滑环和电刷。
2）试运行中的检查
（1）电动机的旋转方向应符合要求，无杂声。
振动（双振幅值）不应大于标准规定值。
（2）绕线型电动机的换向器、滑环及电刷的工作情况正常。
（3）电动机第一次启动一般在空载情况下进行，空载试运行时间宜为2h，机身和轴承的温升、电压和电流等应
符合工艺装置的空载状态运行要求，并应记录电流、电压、温度、运行时间等有关数据。
（4）空载状态下可启动次数及间隔时间应符合产品技术文件的要求。无要求时，连续启动2次的时间间隔不应
小于5min，并应在电动机冷却至常温下进行再次启动。
4.3.3 输配电线路施工技术
1.架空线路施工技术
架空线路施工的一般程序：线路测量→基础施工→杆塔组立→放线、架线→导线连接→线路试验→竣工验收检
查。[注：天一文化专有版权，未经许可不可转发或复印传播]

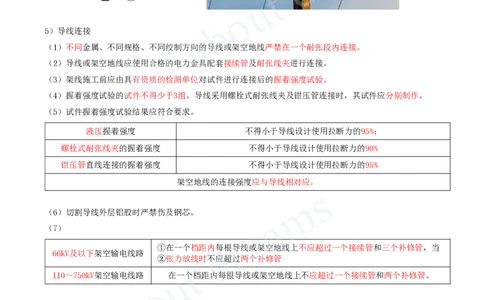

5）导线连接
（1）不同金属、不同规格、不同绞制方向的导线或架空地线严禁在一个耐张段内连接。
（2）导线或架空地线应使用合格的电力金具配套接续管及耐张线夹进行连接。
（3）架线施工前应由具有资质的检测单位对试件进行连接后的握着强度试验。
（4）握着强度试验的试件不得少于3组。导线采用螺栓式耐张线夹及钳压管连接时，其试件应分别制作。
（5）试件握着强度试验结果应符合要求。
液压握着强度 不得小于导线设计使用拉断力的95%；
螺栓式耐张线夹的握着强度 不得小于导线设计使用拉断力的90%
钳压管直线连接的握着强度 不得小于导线设计使用拉断力的95%
架空地线的连接强度应与导线相对应。
（6）切割导线外层铝股时严禁伤及钢芯。
（7）
①在一个档距内每根导线或架空地线上不应超过一个接续管和三个补修管，当
66kV及以下架空输电线路
②张力放线时不应超过两个补修管
110～750kV架空输电线路 在一个档距内每根导线或架空地线上不应超过一个接续管和两个补修管。
6）线路试验
（1）测量绝缘子和线路的绝缘电阻：
①悬式绝缘子和支柱绝缘子的绝缘电阻测量：
每片悬式绝缘子 绝缘电阻值，不应低于300MΩ[注：天一文化专有版权，未经许可不可转发或复印传播]
35kV及以下的支柱绝缘子 绝缘电阻值，不应低于500MΩ
采用2500V兆欧表测量绝缘子的绝缘电阻值，可按同批产品数量的10%抽查；棒式绝缘子不进行此项试验。
（2）测量35kV以上线路的工频参数可根据继电保护、过电压等专业的要求进行。
（3）检查线路各相两侧的相位应一致。
（4）冲击合闸试验在额定电压下对空载线路的冲击合闸试验，应进行3次。
（5）测量杆塔的接地电阻值，应符合设计的规定。
（6）导线接头测试：
①电压降法：导线接头两端的电压降，不超过同样长度导线电压降的1.2倍。
②温度法：红外线测温仪，可距被测点一定距离外进行测温，通过导线接头温度的测量，来检验接头的连接质
量
