4.8.3 风风力力发发电电设设备备安安装装技技术术
1.风力发电设备的安装程序
风力发电设备的安装程序：施工准备→基础及锚栓安装→塔底变频器、电器柜安装→塔筒安装→机舱安装→发电机安装
（若有）→叶片与轮毂地面组合→叶轮安装→其他零部件安装→电气设备安装→调试试运行→验收。
2.风力发电设备安装技术要求
安装前应编制风力发电风机组安装施工的专项施工方案。
1）预应力锚栓、基础平台、变频器、塔基柜的安装要求
（1）检查清理基础锚栓及上锚板平面，检查水平度，确保水平度偏差在风机厂家规定的范围内；清理基础表面垃圾及上
锚板杂物。
8
7
1
9
4
8
3
信
微
系

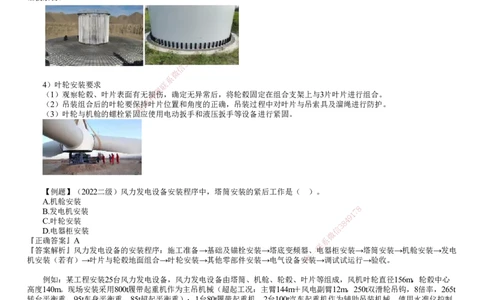

4）叶轮安装要求 联
题
（1）观察轮毂、叶片表面有无押损伤，确定无异常后，将轮毂固定在组合支架上与3片叶片进行组合。
（2）吊装组合后的叶轮要保持 准 叶片位置和角度的正确，吊装过程中对叶片与吊索具及溜绳进行防护。
精
（3）叶轮与机舱的螺栓紧固应使用电动扳手和液压扳手等设备进行紧固。
【例题】（2022二级）风力发电设备安装程序中，塔筒安装的紧后工作是（ ）。
A.机舱安装
B.发电机安装 7 8
1
9
C.叶轮安装
8
4
3
D.电器柜安装 信
微
『正确答案』A 系
联
『答案解析』风力发电设备的安装程序：施工准备→基础及锚栓安装→塔底变频器一、电器柜安装→塔筒安装→机舱安装→发电
机安装（若有）→叶片与轮毂地面组合→叶轮安装→其他零部件安装→电气设备安 唯 装→调试试运行→验收。
例如：某工程安装25台风力发电设备，风力发电设备由塔筒、机舱、轮毂、叶片等组成，风机叶轮直径156m，轮毂中心
高度140m。现场安装采用800t履带起重机作为主吊机械（超起工况：主臂144m＋风电副臂12m，250t双滑轮吊钩，8倍率，265t
转台平衡重，95t车身平衡重，85t超起平衡重）；1台80t履带起重机、2台100t汽车起重机作为辅助吊装机械。使用水准仪控制
设备的水平度，使用经纬仪控制塔筒的垂直度，使用1000N·m的电动扳手、400N·m的力矩扳手和液压扳手逐次紧固螺栓。
4.8.4 太太阳阳能能发发电电设设备备安安装装技技术术
1.光伏发电设备安装技术
1）光伏发电设备的安装程序
施工准备→基础检查验收→设备检查→光伏支架安装→光伏组件安装→汇流箱安装→逆变器安装→电气设备安装→调试→
验收。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2）光伏发电设备安装技术要求
光伏发电设备安装前应制定光伏发电设备的专项施工方案，明确根据现场条件和光伏发电设备的特点制定具有针对性的施
工技术方案，方案中应包括在运输和安装中防止光伏组件损伤的针对性措施。
（1）支架安装要求
①固定支架和手动可调支架采用型钢结构的，其支架安装和紧固的紧固度应符合设计要求。采用紧固件的支架，紧固点
应牢固，不应有弹垫未压平现象。 8
7
1
②支架倾斜度角度符合设计要求，手动可调4 9支架调整动作灵活，高度角调整范围满足设计要求；跟踪式支架与基础固定牢
8
固，跟踪电机运转平稳。 信 3
微
系
（2）光伏组件安装要求 联
题
①检查光伏组件及各部件设备应押完好，光伏组件采用螺栓进行固定，力矩符合产品或设计的要求。
准
②光伏组件之间的接线在组精串后应进行光伏组件串的开路电压和短路电流的测试， 施工时严禁接触组串的金属带电部
位。
3）汇流箱安装要求
检查汇流箱部件应完好且接线不松动，所有开关和熔断器 处于断开状态，汇流箱安装位置符
8
合设计要求，垂直度偏差应小
于1.5mm。
9
1
7
4）逆变器安装要求
信
3 8
4
逆变器基础型钢其顶部应高出抹平地面10mm并有可靠的接地，逆 变器安装方向符合微设计要求，逆变器本体的预留孔及电
系
缆管口进行防火封堵。 联
一
唯
5）设备及系统调试
光伏设备及系统调试主要包括光伏组件串测试、跟踪系统调试、逆变器调试、通信调试、升压变电系统调试等电气设备调
试。
2.光热发电设备安装技术
1）光热发电设备的安装程序
（1）槽式光热发电设备安装程序
施工准备→基础检查验收→设备检查→集热器支架安装→集热器及附件安装→换热器及管道系统安装→汽轮发电机设备安
装→电气设备安装→调试→验收。
（2）塔式光热发电设备安装程序
施工准备→基础检查验收→设备检查→定日镜安装→吸热器钢结构安装→吸热器及系统管道安装→换热器及系统管道安装
→汽轮发电机设备安装→电气设备安装→调试→验收。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
【例题】（2022）塔式光热发电设备安装程序不包括（ ）。
A.机舱安装
B.定日镜安装
C.汽轮机安装
D.换热器安装
『正确答案』A
『答案解析』选项A属于风力发电的程序。
