4.8 发发电电设设备备安安装装技技术术★★★★
4.8.1 电厂锅炉设备安装技术
4.8.2 汽轮发电机安装技术
4.8.3 风力发电设备安装技术
4.8.4 太阳能发电设备安装技术
2024 2023 2022
2 12 1
考查形式：选择、案例。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

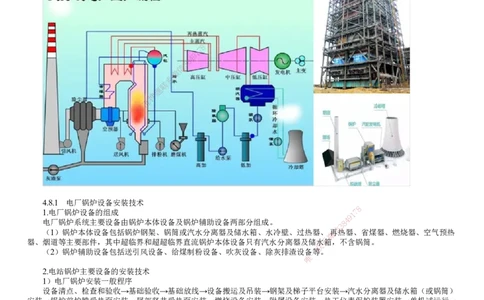

4.8.1 电厂锅炉设备安装技术
8
1.电厂锅炉设备的组成 1 7
9
电厂锅炉系统主要设备由锅炉本体设备及锅炉辅助设备两部分组成。 8 4
3
信
（1）锅炉本体设备包括锅炉钢架、锅筒或汽水分离器及储水箱、水冷壁、过热器、微 再热器、省煤器、燃烧器、空气预热
器、烟道等主要部件，其中超临界和超超临界直流锅炉本体设备只有汽水分离器及储水系箱，不含锅筒。
联
（2）锅炉辅助设备包括送引风设备、给煤制粉设备、吹灰设备、除灰排渣设备一等。
唯
2.电站锅炉主要设备的安装技术
1）电厂锅炉安装一般程序
设备清点、检查和验收→基础验收→基础放线→设备搬运及吊装→钢架及梯子平台安装→汽水分离器及储水箱（或锅筒）
安装→锅炉前炉膛受热面安装→尾部竖井受热面安装→燃烧设备安装→附属设备安装→热工仪表保护装置安装→单机试运行→
报警及联锁试验→水压试验→锅炉风压试验→锅炉酸洗→锅炉吹管→锅炉热态调试与试运行。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

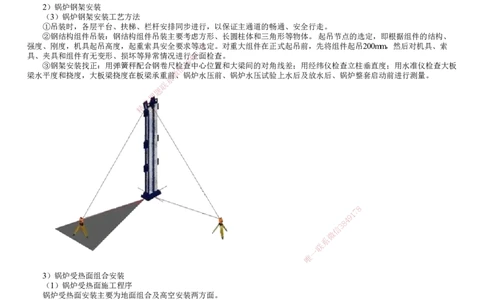

2）锅炉钢架安装
（3）锅炉钢架安装工艺方法
①吊装时，各层平台、扶梯、栏杆安排同步进行，以保证主通道的畅通、安全行走。
②钢结构组件吊装：钢结构组件吊装主要考虑方形、长圆柱体和三角形等物体。 起吊节点的选定，即根据组件的结构、
强度、刚度，机具起吊高度，起重索具安全要求等8选 定。对重大组件在正式起吊前，先将组件起吊200mm，然后对机具、索
7
1
具、夹具和组件有无变形、损坏等异常情况进行9全面检查。
4
8
③钢架安装找正：用弹簧秤配合钢卷尺信检3查中心位置和大梁间的对角线差；用经纬仪检查立柱垂直度；用水准仪检查大板
微
梁水平度和挠度，大板梁挠度在板梁承重前、锅炉水压前、锅炉水压试验上水后及放水后、锅炉整套启动前进行测量。
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
3）锅炉受热面组合安装
（1）锅炉受热面施工程序
锅炉受热面安装主要为地面组合及高空安装两方面。
锅炉受热面的施工程序为：设备及其部件清点检查→合金设备（部件）光谱复查→通球试验与清理→联箱找正划线→管子
就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整体找正→合金设备（部件）、焊口安装后光谱复查等。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）锅炉受热面施工要求

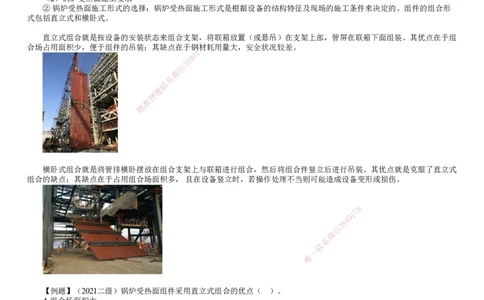

② 锅炉受热面施工形式的选择：锅炉受热面施工形式是根据设备的结构特征及现场的施工条件来决定的。组件的组合形
式包括直立式和横卧式。
直立式组合就是按设备的安装状态来组合支架，将联箱放置（或悬吊）在支架上部，管屏在联箱下面组装。其优点在于组
合场占用面积少，便于组件的吊装；其缺点在于钢8材耗用量大，安全状况较差。
7
1
9
4
8
3
信
微
系
联
题
押
准
精
横卧式组合就是将管排横卧摆放在组合支架上与联箱进行组合，然后将组合件竖立后进行吊装。其优点就是克服了直立式
组合的缺点；其缺点在于占用组合场面积多， 且在设 备竖立时，若操作处理不当则可能造成设备变形或损伤。
8
1
7
9
8
4
信
3
微
系
联
一
唯
【例题】（2021二级）锅炉受热面组件采用直立式组合的优点（ ）。
A.组合场面积大
B.便于组件吊装
C.钢材耗用量小
D.安全状况较好
『正确答案』B
『答案解析』直立式组合，其优点在于组合场占用面积少，便于组件的吊装；其缺点在于钢材耗用量大，安全状况较差。
5）锅炉密封
锅炉一次密封在锅炉水压试验前完成，二次密封在炉膛严密性试验前完成。炉膛进行气密性试验，风压试验压力按设备技
术文件规定来选择，如无规定时，试验压力可按炉膛工作压力加0.5kPa进行正压试验，一般负压锅炉的风压试验值选
择0.5kPa。
6）锅炉水压试验
锅炉受热面系统安装完成后，应进行整体水压试验，超压试验压力按制造厂规定执行，若无规定，试验压力应符合：
（1）汽包锅炉一次系统试验压力应为汽包设计压力的1.25倍。
（2）直流锅炉一次系统试验压力应为过热器出口联箱设计压力的1.25倍，且不小于省煤器进口联箱设计压力的1.1倍。
（3）再热器试验压力应为进口联箱设计压力的1.5倍。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
锅炉水压试验合格标准是：受压元件金属壁和焊缝无泄漏及湿润现象，受压元件没有明显的残余变形。
3.锅炉热态调试与试运行
锅炉机组在整套启动以前，必须完成锅炉设备，包括锅炉辅助机械和各附属系统的分部试运行；锅炉的烘炉、化学清洗；
锅炉及其主蒸汽、再热蒸汽管道系统吹管；锅炉的热工测量、控制和保护系统的调整试验工作。
1）锅炉化学清洗
（1）电站锅炉受热面及炉前系统在启动前必须进行化学清洗，由有清洗资质的单位，依照已批准的化学清洗方案及措施
进行清洗。一般分为4个阶段：水冲洗、清洗药品配制、上药清洗、清洗液排放。
（2）化学清洗方案中应明确相应的安全保护措施和符合环保要求的废液排放措施。化学清洗结束至锅炉启动时间不应超
过20d，否则应采取防腐保护措施。
2）锅炉蒸汽吹管
（1）锅炉吹管的临时管道系统应由具有设计资质的单位进行设计。
（2）吹洗临时连接管安装前应进行全面检查，并按正式管道的施工工艺施工；在排汽口处加装消声器。
8

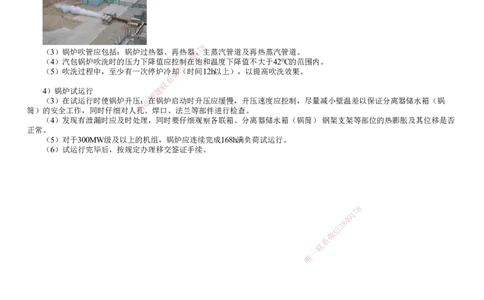

（3）锅炉吹管应包括：锅炉过热器、再热器1、7主蒸汽管道及再热蒸汽管道。
9
4
（4）汽包锅炉吹洗时的压力下降值应控制3 8在饱和温度下降值不大于42℃的范围内。
信
（5）吹洗过程中，至少有一次停炉冷微却（时间12h以上），以提高吹洗效果。
系
联
4）锅炉试运行 题
押
（3）在试运行时使锅炉升压：准在锅炉启动时升压应缓慢，升压速度应控制，尽量减小壁温差以保证分离器储水箱（锅
精
筒）的安全工作，同时仔细对人孔、焊口、法兰等部件进行检查。
（4）发现有泄漏时应及时处理，同时要仔细观察各联箱、分离器储水箱（锅筒） 钢架支架等部位的热膨胀及其位移是否
正常。
（5）对于300MW级及以上的机组， 锅炉应连续完成168h满负荷试运行。
（6）试运行完毕后，按规定办理移交签 证手续。
8
1
7
9
8
4
信
3
微
系
联
一
唯
