2.1.2 工工程程测测量量的的实实施施与与控控制制
1.机电工程测量的程序
无论是建筑安装工程还是工业安装工程的测量，其测量的基本程序都是：确认永久基准点、线→设置基础纵横中心线→设
置基础标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。
2.机电工程中常见的工程测量
1）设备基础的测量
设备基础的测量工作大体包括以下内容：设备基础位置的确认，设备基础放线，标高基准点的确立，设备基础标高测量。
8
7
1
9
4
8
3
信
微
系

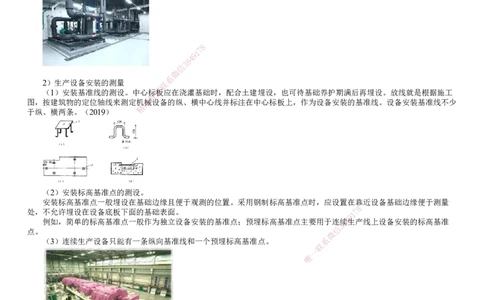

2）生产设备安装的测量 联
（1）安装基准线的测设。中心标 题 板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。放线就是根据施工
押
图，按建筑物的定位轴线来测定机准械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。设备安装基准线不少
精
于纵、横两条。（2019）
（2）安装标高基准点的测设。
安装标高基准点一般埋设在基础边缘且便于观测的位置。采用钢制标高基准点时，应设置在靠近设备基础边缘便于测量
8
处，不允许埋设在设备底板下面的基础表面。 1 7
9
例如，简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点主要用于连续8 4生产线上设备安装的标高基准
3
信
点。
微
（3）连续生产设备只能有一条纵向基准线和一个预埋标高基准点。 系
联
一
唯
3）管线工程的测量
（1）测量内容：给水排水管道、燃气管道、热力管道、油气输送管道等的测量。
（2）测量步骤
①熟悉施工图纸，了解管线布置及工艺要求，按实际地形做好实测数据，绘制施工平面草图和断面草图。
②按草图对管线进行测量、放线并对管线施工过程进行控制测量。
③在管线施工完毕后，以最终测量结果绘制平、断面竣工图。
（3）测量方法
①管线中心定位的测量方法
定位的依据：依据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
例如，管线的主点位置已在设计时确定，管线中心定位就是将主点位置测设到地面上去，并用木桩或混凝土桩标定。管线
的起点、终点及转折点称为管道的主点。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
②管线高程控制的测量方法
为了便于管线施工时引测高程及管线纵、横断面测量，应沿管线设置临时水准点，其定位偏差应符合规定。例如，水准点
一般都选在旧建筑物墙角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。
③地下管线工程测量
地下管线工程测量必须在回填前进行，要测量出管线的起止点、窨井的坐标和管顶标高，再根据测量资料编绘竣工平面图
和纵断面图。

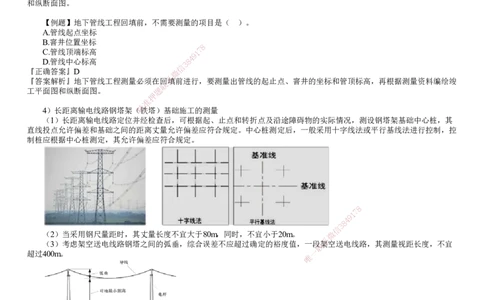

【例题】地下管线工程回填前，不需要测量的项目是（ ）。
A.管线起点坐标
B.窨井位置坐标
8
C.管线顶端标高 1 7
9
4
D.管线中心标高
3
8
信
『正确答案』D 微
系
『答案解析』地下管线工程测量必须在回填前进行，要测量出管线的起止点、窨井的坐标和管顶标高，再根据测量资料编绘竣
联
工平面图和纵断面图。 题
押
准
精
4）长距离输电线路钢塔架（铁塔）基础施工的测量
（1）长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其
直线投点允许偏差和基础之间的距离丈 量允许偏差应符合规定。中心桩测定后，一般采用十字线法或平行基线法进行控制，控
制桩应根据中心桩测定，其允许偏差应符 合规定。
8
1
7
9
信
3
8
4
（2）当采用钢尺量距时，其丈量长度不宜大于80m，同时，不宜 小于20m。 微
（3）考虑架空送电线路钢塔之间的弧垂，综合误差不应超过确定的 裕度值，一段联
系
架空送电线路，其测量视距长度，不宜
超过400m。
唯
一
（4）大跨越档距测量。
在大跨越档距之间，通常采用电磁波测距法或解析法测量。
口诀：打垮慈禧
3.水准测量法的技术要求
（1）各等级的水准点，应埋设水准标石
水准点应选在土质坚硬、便于长期保存和使用方便的地点。墙面水准点应设于稳定的建筑物上，点位应便于寻找、保存和
引测。一个测区及其周围至少应有3个水准点。水准点之间的距离，一般地区应为1～3km，工厂区宜小于1km。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）水准观测应在标石埋设稳定后进行
两次观测高差较差超限时应重测。二等水准应选取两次异向合格的结果。当重测结果与原测结果分别比较，其较差均不超
过限值时，应取三次结果的平均数。
（3）设备安装过程中测量时的注意事项
最好使用一个水准点作为高程起算点。当厂房较大时，可以增设水准点，但其观测精度应提高。
4.施工过程控制测量的技术要求
（1）建筑物及设备安装的控制测量，测点应按设计要求布设，点位应选择在通视良好、利于长期保存的地方。主要设备
中心线端点，应埋设混凝土固定标桩。
（2）设备安装时高程控制的水准点，可由厂区给定的标高基准点，引测至稳固的建筑物或主要设备的基础上。引测的精
度，不应低于原水准的等级要求。

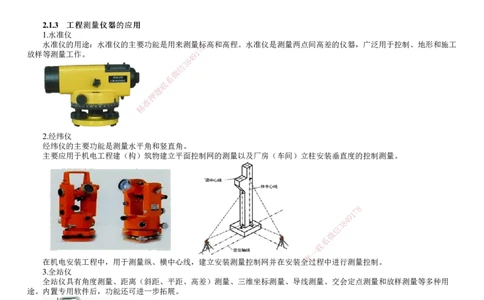

2.1.3 工工程程测测量量仪仪器器的的应应用用
1.水准仪
水准仪的用途：水准仪的主要功能是用来测量8标 高和高程。水准仪是测量两点间高差的仪器，广泛用于控制、地形和施工
7
放样等测量工作。 9 1
4
8
3
信
微
系
联
题
押
准
精
2.经纬仪
经纬仪的主要功能是测量水平角和竖直 角。
主要应用于机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）立柱安装垂直度的控制测量。
8
1
7
9
8
4
信
3
微
系
联
一
唯
在机电安装工程中，用于测量纵、横中心线，建立安装测量控制网并在安 装 全过程中进行测量控制。
3.全站仪
全站仪具有角度测量、距离（斜距、平距、高差）测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用
途。内置专用软件后，功能还可进一步拓展。
测量仪器 应用范围
主要功能是用来测量标高和高程。用于建筑工程测量控制网标高基准点的测设及厂房、大型设备基
水准仪 础沉降观察的测量。在设备安装工程项目施工中用于连续生产线设备测量控制网标高基准点的测设
及安装过程中对设备安装标高的控制测量。
经纬仪的主要功能是测量水平角和竖直角。主要应用于机电工程建（构）筑物建立平面控制网的测
经纬仪 量以及厂房（车间）立柱安装垂直度的控制测量。在机电安装工程中，用于测量纵、横中心线，建
立安装测量控制网并在安装全过程中进行测量控制。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全站仪具有角度测量、距离（斜距、平距、高差）测量、三维坐标测量、导线测量、交会定点测量
全站仪
和放样测量等多种用途。内置专用软件后，功能还可进一步拓展。
3）全自动全站仪（测量机器人）的应用
（1）海底管道水下机器人检测技术
海底管道是海上油气田开发生产系统的主要组成部分，水下检测至关重要。水下检测机器人具有作业深度深、范围大、作
业时间长等优点。

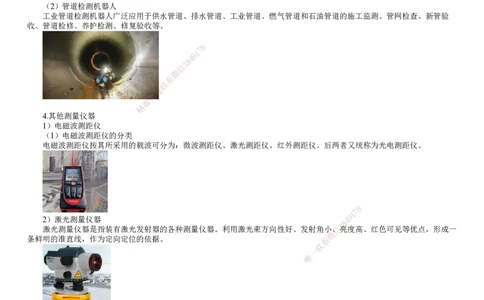

（2）管道检测机器人
工业管道检测机器人广泛应用于供水管道、排水管道、工业管道、燃气管道和石油管道的施工监测、管网检查、新管验
收、管道检修、养护检测、修复验收等。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
4.其他测量仪器
1）电磁波测距仪
（1）电磁波测距仪的分类
电磁波测距仪按其所采用的载波可分为 ：微波测距仪、激光测距仪、红外测距仪。后两者又统称为光电测距仪。
1
7
8
2）激光测量仪器
8
4 9
激光测量仪器是指装有激光发射器的各种测量仪器。利用激光 束方向性好、发射角小信、
3
亮度高、红色可见等优点，形成一
微
条鲜明的准直线，作为定向定位的依据。 系
联
一
唯
测量仪器 应用
激光准直仪和激光 主要应用于大直径、长距离、回转型设备同心度的找正测量以及高塔体、高塔架安装过程中
指向仪 同心度的测量控制。如水泥回转窑同心度的找正测量。
激光垂准仪又称激光铅垂仪、天顶仪，是一种专用的铅直定位仪器。用于高层建筑、烟囱、
激光垂准仪
电梯等施工过程中平面控制点的竖向引测和垂直度的测量。
激光经纬仪 用于施工及设备安装中的定线、定位和测设已知角度。
激光水准仪 除具有普通水准仪的功能外，尚可作准直导向之用。
适用于提升施工的滑模平台、网形屋架的水平控制和大面积混凝土楼板支模、灌注及抄平工
激光平面仪
作。在机电工程中可用于大型储罐倒装法施工时罐体提升时的水平控制。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
【例题】自动跟踪光电接收靶激光水准仪的优点有（ ）。
A.方向性好
B.反射角大
C.明亮度高
D.红色可见
E.准直导向
『正确答案』ACDE
『答案解析』激光测量仪器是指装有激光发射器的8各 种测量仪器。利用激光束方向性好、发射角小、亮度高、红色可见等优
7
点，形成一条鲜明的准直线，作为定向定位的依9据1。
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
