1.1.4 测量仪器及其使用方法
考点一 常用测量仪器
主要掌握各仪器的用途，能够区分各仪器即可！

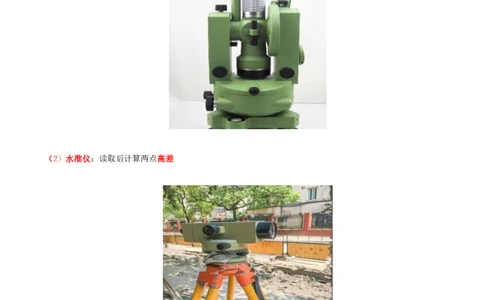

（1）经纬仪： 测水平角和垂直角角度
（2）水准仪：读取后计算两点高差

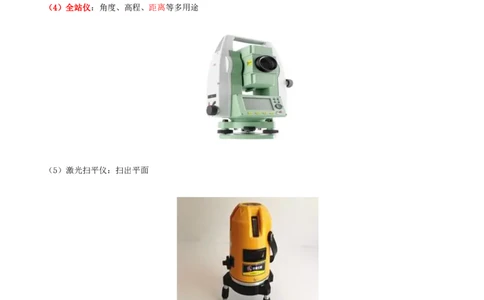

（3）钢尺、光电测距仪： 距离（4）全站仪：角度、高程、距离等多用途
（5）激光扫平仪：扫出平面

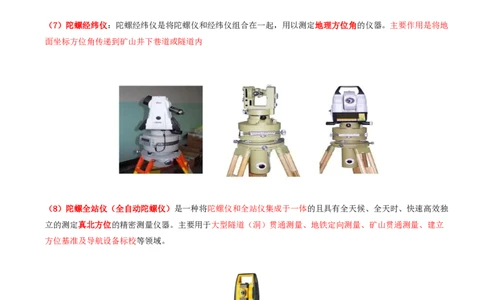

（6）激光垂线仪：垂直定位及倾斜观察（7）陀螺经纬仪：陀螺经纬仪是将陀螺仪和经纬仪组合在一起，用以测定地理方位角的仪器。主要作用是将地
面坐标方位角传递到矿山井下巷道或隧道内
（8）陀螺全站仪（全自动陀螺仪）是一种将陀螺仪和全站仪集成于一体的且具有全天候、全天时、快速高效独
立的测定真北方位的精密测量仪器。主要用于大型隧道（洞）贯通测量、地铁定向测量、矿山贯通测量、建立
方位基准及导航设备标校等领域。
考点二 全球卫星导航系统及卫星定位测量 （2025精简）全球卫星导航系统：能在地球表面或近地间的任何地点为用户提供全天候的三维坐标和速度以及时间信息的空
基无线电导航定位系统。
卫星定位测量：利用卫星定位接收机接收卫星导航系统的多颗定位卫星信号，对接收的卫星信号进行处理，测
量出信号从卫星到接收机天线间传播的时间，译出卫星发射的导航电文，从而确定地面点位置的技术和方法
目前的卫星定位接收机能全面支持来自所有现行的全球导航卫星信号，包括GPS、北斗等，进一步提高了定位精
度
考点三 矿山地质测量信息系统
矿山地质测量信息系统就是采集、存储、管理和描述矿井范围内有关矿井地质和测量数据的空间信息系统。包
括：

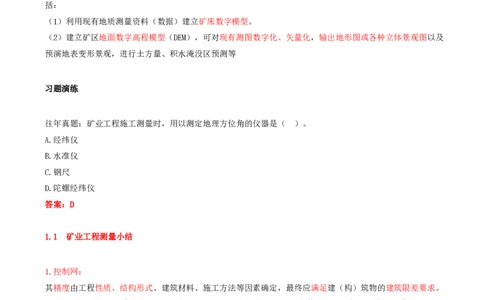

（1）利用现有地质测量资料（数据）建立矿床数字模型。
（2）建立矿区地面数字高程模型（DEM），可对现有测图数字化、矢量化，输出地形图或各种立体景观图以及
预演地表变形景观，进行土方量、积水淹没区预测等
习题演练
往年真题：矿业工程施工测量时，用以测定地理方位角的仪器是（ ）。
A.经纬仪
B.水准仪
C.钢尺
D.陀螺经纬仪
答案：D
1.1 矿业工程测量小结
1.控制网：
其精度由工程性质、结构形式、建筑材料、施工方法等因素确定，最终应满足建（构）筑物的建筑限差要求。
地面平面控制网一般采用导线网、三角网、测边网、边角网、GPS网及其他形式；高程控制网一般采用水准网或
三角高程网。（记少丢多）
2.井口标定：井筒中心和井筒十字中线，应根据井筒中心的设计平面坐标和高程、井筒十字中线的坐标方位
角，用井口附近的测量控制点标定。
3.联系测量工作的基本要求
（1）各种通往地面的井巷，原则上都应进行联系测量，并在井下用导线连接起来进行检验或平差处理。
（2）在进行联系测量前，必须在井口附近建立近井点、高程基点以及连测导线点，同时在井底车场稳固的岩石
中或碹体上埋设不少于4个永久导线点及3个高程基点（也可用永久导线点作为高程基点）。（8）平面联系测量应尽量采用高精度的陀螺定向。
4.贯通巷道结合处的偏差
纵向贯通误差，对巷道质量没有影响。横向和高程贯通误差对巷道的质量有直接影响，故称之为贯通重要方向
的偏差。
主要巷道的横向贯通误差应小于300mm，高程贯通误差应小于200mm； 对于立井贯通来说，影响贯通质量的是平
面位置的偏差，其平面误差应小于20mm。
5.立井施工测量要求
圆形井筒施工，应以悬挂井筒中心垂线作为掘砌的依据。测量井壁竖直程度及控制预留梁窝位置则还应采用悬
挂边垂线。
6.巷道掘砌施工测量
（1）巷道施工均应标设中线和腰线，最前面一个中、腰线点至掘进工作面的距离一般应不超过30～40m，同一
矿井的腰线距离底板（轨面）的高度宜设为定值。
（2）主要巷道中线应用全站仪（经纬仪）标定，主要运输巷道腰线应用水准仪、全站仪（经纬仪）或连通管水
准器标定。新开口的巷道中腰线，掘进到4～8m时，应检查或重新标定中腰线
7.陀螺全站仪（全自动陀螺仪）：
一种将陀螺仪和全站仪集成于一体的且具有全天候、全天时、快速高效独立的测定真北方位的精密测量仪器。
主要用于大型隧道（洞）贯通测量、地铁定向测量、矿山贯通测量、建立方位基准及导航设备标校等领域。
