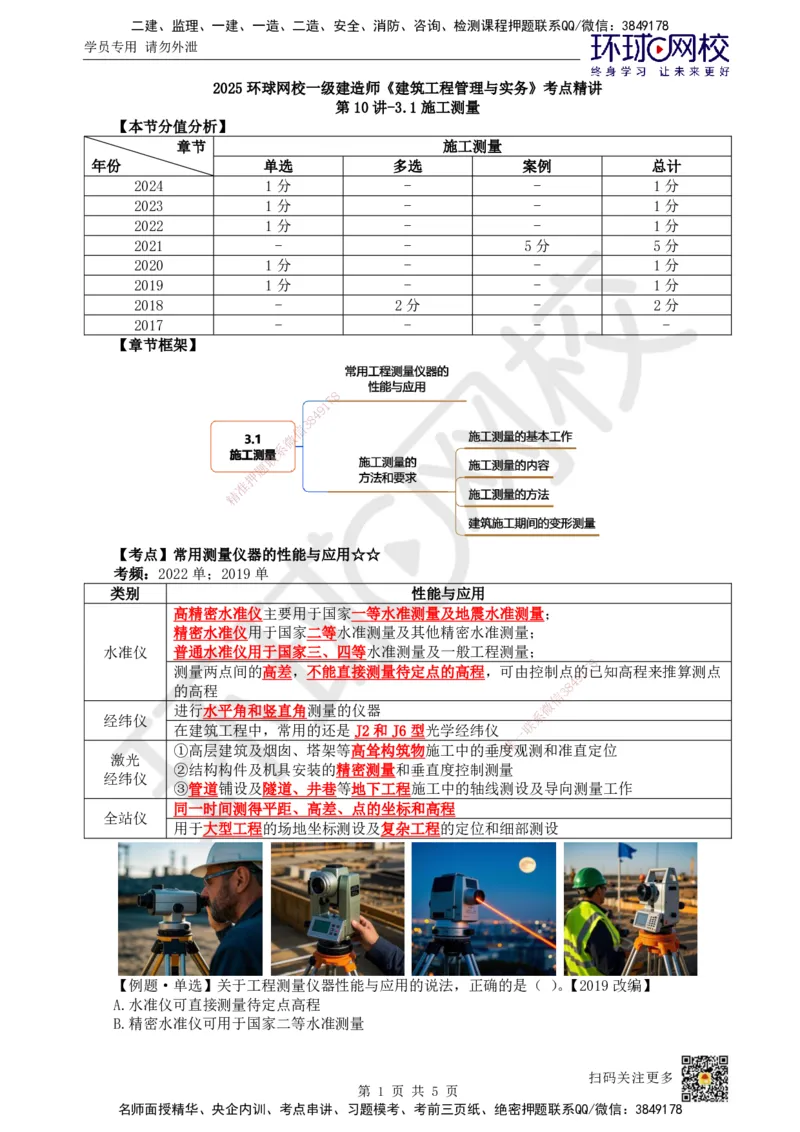

2025环球网校一级建造师《建筑工程管理与实务》考点精讲
第10讲-3.1施工测量
【本节分值分析】
章节 施工测量
年份 单选 多选 案例 总计
2024 1分 - - 1分
2023 1分 - - 1分
2022 1分 - - 1分
2021 - - 5分 5分
2020 1分 - - 1分
2019 1分 - - 1分
2018 - 2分 - 2分
2017 - - - -

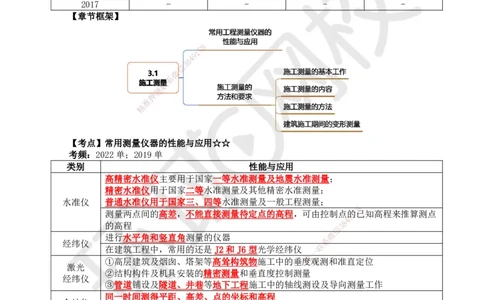

【章节框架】
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【考点】常用测量仪器的性能与应用☆☆
考频：2022单；2019单
类别 性能与应用
高精密水准仪主要用于国家一等水准测量及地震水准测量；
精密水准仪用于国家二等水准测量及其他精密水准测量；
水准仪 普通水准仪用于国家三、四等水准测量及一般工程测量；
8
测量两点间的高差，不能直接测量待定点的高程，可由控制点的1 7已知高程来推算测点
9
4
的高程 3 8
信
微
进行水平角和竖直角测量的仪器
系
经纬仪
联
在建筑工程中，常用的还是J2和J6型光学经纬仪
一
唯
①高层建筑及烟囱、塔架等高耸构筑物施工中的垂度观测和准直定位
激光
②结构构件及机具安装的精密测量和垂直度控制测量
经纬仪
③管道铺设及隧道、井巷等地下工程施工中的轴线测设及导向测量工作
同一时间测得平距、高差、点的坐标和高程
全站仪
用于大型工程的场地坐标测设及复杂工程的定位和细部测设
【例题·单选】关于工程测量仪器性能与应用的说法，正确的是（ ）。【2019改编】
A.水准仪可直接测量待定点高程
B.精密水准仪可用于国家二等水准测量
扫码关注更多
第 1 页 共 5 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

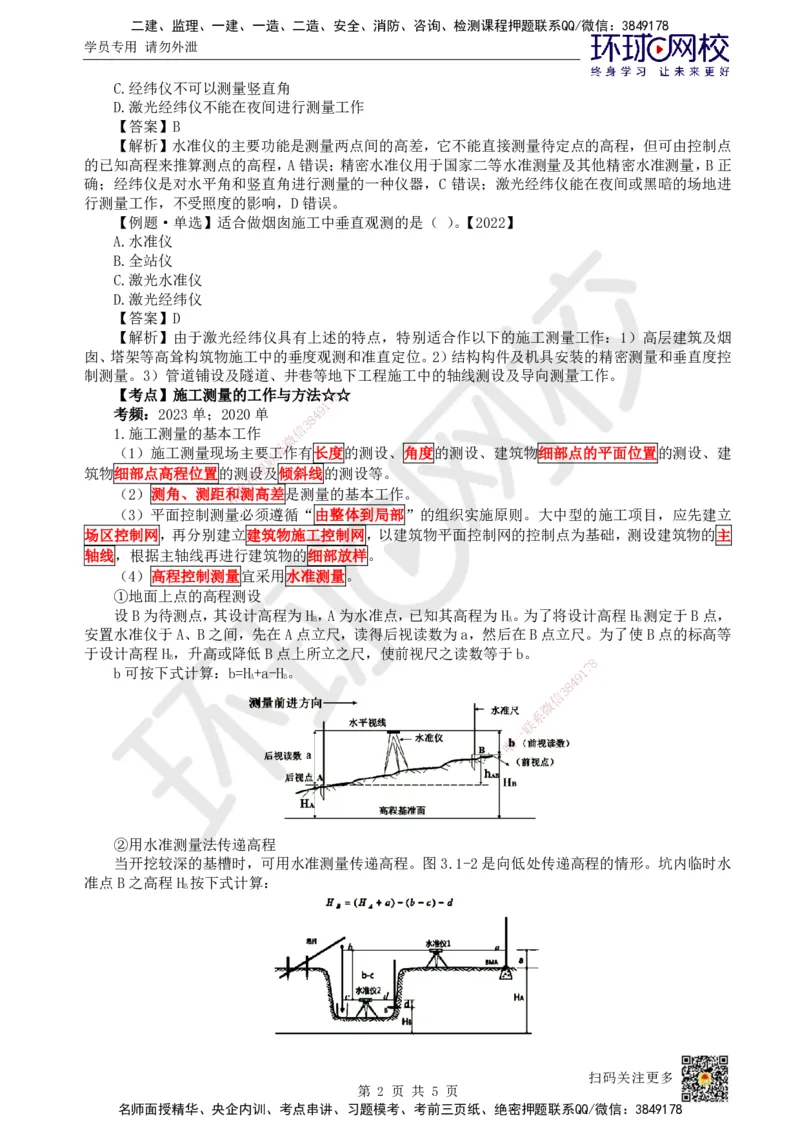

C.经纬仪不可以测量竖直角
D.激光经纬仪不能在夜间进行测量工作
【答案】B
【解析】水准仪的主要功能是测量两点间的高差，它不能直接测量待定点的高程，但可由控制点
的已知高程来推算测点的高程，A错误；精密水准仪用于国家二等水准测量及其他精密水准测量，B正
确；经纬仪是对水平角和竖直角进行测量的一种仪器，C 错误；激光经纬仪能在夜间或黑暗的场地进
行测量工作，不受照度的影响，D错误。
【例题·单选】适合做烟囱施工中垂直观测的是（ ）。【2022】
A.水准仪
B.全站仪
C.激光水准仪
D.激光经纬仪
【答案】D
【解析】由于激光经纬仪具有上述的特点，特别适合作以下的施工测量工作：1）高层建筑及烟
囱、塔架等高耸构筑物施工中的垂度观测和准直定位。2）结构构件及机具安装的精密测量和垂直度控
制测量。3）管道铺设及隧道、井巷等地下工程施工中的轴线测设及导向测量工作。
【考点】施工测量的工作与方法☆8 ☆
7
1
考频：2023单；2020单 4 9
8
3
1.施工测量的基本工作 信
微
系
（1）施工测量现场主要工作有长度的测设、角度的测设、建筑物细部点的平面位置的测设、建
联
题
筑物细部点高程位置的测押设及倾斜线的测设等。
准
（2）测角、测距精和测高差是测量的基本工作。
（3）平面控制测量 必须遵循“由整体到局部”的组织实施原则。大中型的施工项目，应先建立
场区控制网，再分别建立建 筑物施工控制网，以建筑物平面控制网的控制点为基础，测设建筑物的主
轴线，根据主轴线再进行建筑物 的细部放样。
（4）高程控制测量宜采用水准测量。
①地面上点的高程测设
设B为待测点，其设计高程为H，A 为水准点，已知其高程为H。为了将设计高程H 测定于B点，
B A B
安置水准仪于A、B之间，先在A点立尺，读 得后视读数为a，然后在B点立尺。为了使B点的标高等
于设计高程H，升高或降低B点上所立之尺，使前视尺之读数等于b。
B 8
b可按下式计算：b=H+a-H。 1
7
A B
8
4 9
信
3
微
系
联
一
唯
②用水准测量法传递高程
当开挖较深的基槽时，可用水准测量传递高程。图3.1-2是向低处传递高程的情形。坑内临时水
准点B之高程H 按下式计算：
B
扫码关注更多
第 2 页 共 5 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

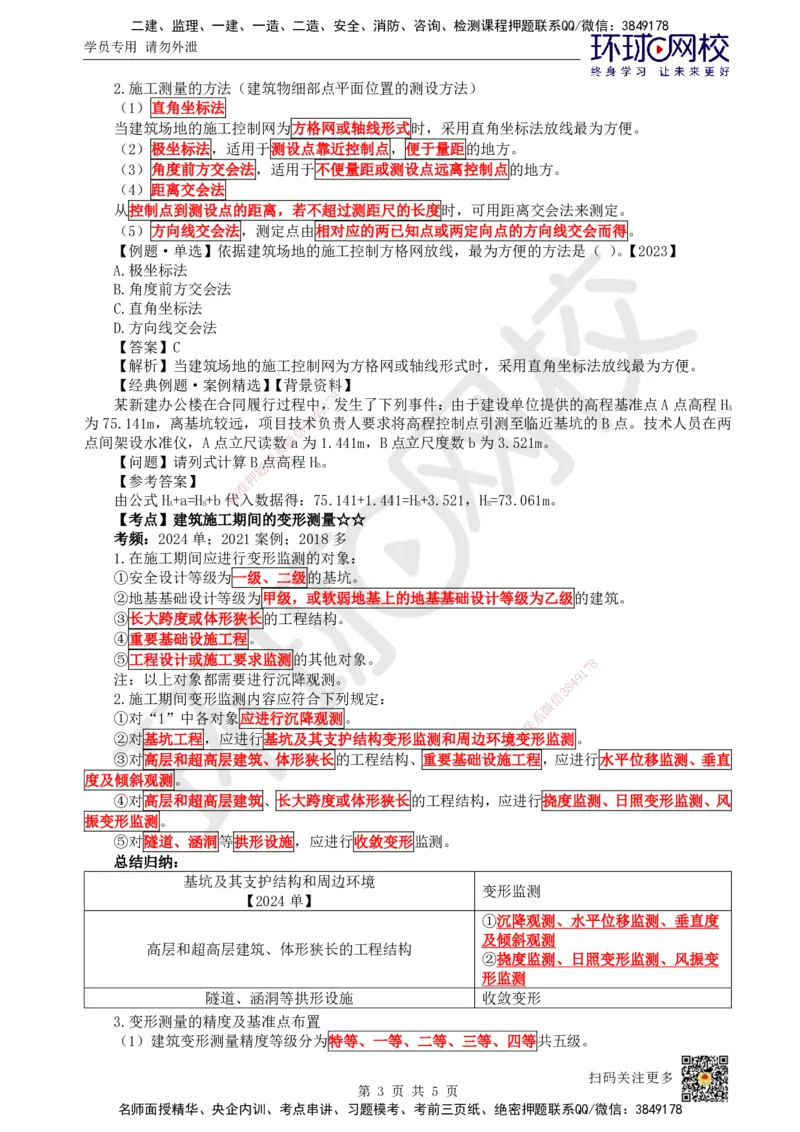

2.施工测量的方法（建筑物细部点平面位置的测设方法）
（1）直角坐标法
当建筑场地的施工控制网为方格网或轴线形式时，采用直角坐标法放线最为方便。
（2）极坐标法，适用于测设点靠近控制点，便于量距的地方。
（3）角度前方交会法，适用于不便量距或测设点远离控制点的地方。
（4）距离交会法
从控制点到测设点的距离，若不超过测距尺的长度时，可用距离交会法来测定。
（5）方向线交会法，测定点由相对应的两已知点或两定向点的方向线交会而得。
【例题·单选】依据建筑场地的施工控制方格网放线，最为方便的方法是（ ）。【2023】
A.极坐标法
B.角度前方交会法
C.直角坐标法
D.方向线交会法
【答案】C
【解析】当建筑场地的施工控制网为方格网或轴线形式时，采用直角坐标法放线最为方便。
【经典例题·案例精选】【背景资料】
8
某新建办公楼在合同履行过程中1，7发生了下列事件：由于建设单位提供的高程基准点A点高程H
9 A
4
为 75.141m，离基坑较远，项目技3术8负责人要求将高程控制点引测至临近基坑的 B点。技术人员在两
信
点间架设水准仪，A点立尺读数微a为1.441m，B点立尺度数b为3.521m。
系
【问题】请列式计算B联点高程H。
题 B
【参考答案】 押
准
由公式H+a=H+b精代入数据得：75.141+1.441=H+3.521，H=73.061m。
A B B B
【考点】建筑施工期间的变形测量☆☆
考频：2024单；2021案 例；2018多
1.在施工期间应进行变形监 测的对象：
①安全设计等级为一级、二级 的基坑。
②地基基础设计等级为甲级，或软弱地基上的地基基础设计等级为乙级的建筑。
③长大跨度或体形狭长的工程结构。
④重要基础设施工程。
⑤工程设计或施工要求监测的其他对象。
8
1
7
注：以上对象都需要进行沉降观测。
8
4 9
2.施工期间变形监测内容应符合下列规定： 信
3
微
①对“1”中各对象应进行沉降观测。 系
联
一
②对基坑工程，应进行基坑及其支护结构变形监测和周 边环
唯
境变形监测。
③对高层和超高层建筑、体形狭长的工程结构、重要基础设 施工程，应进行水平位移监测、垂直
度及倾斜观测。
④对高层和超高层建筑、长大跨度或体形狭长的工程结构，应进行挠度监测、日照变形监测、风
振变形监测。
⑤对隧道、涵洞等拱形设施，应进行收敛变形监测。
总结归纳：
基坑及其支护结构和周边环境
变形监测
【2024单】
①沉降观测、水平位移监测、垂直度
及倾斜观测
高层和超高层建筑、体形狭长的工程结构
②挠度监测、日照变形监测、风振变
形监测
隧道、涵洞等拱形设施 收敛变形
3.变形测量的精度及基准点布置
（1）建筑变形测量精度等级分为特等、一等、二等、三等、四等共五级。
扫码关注更多
第 3 页 共 5 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

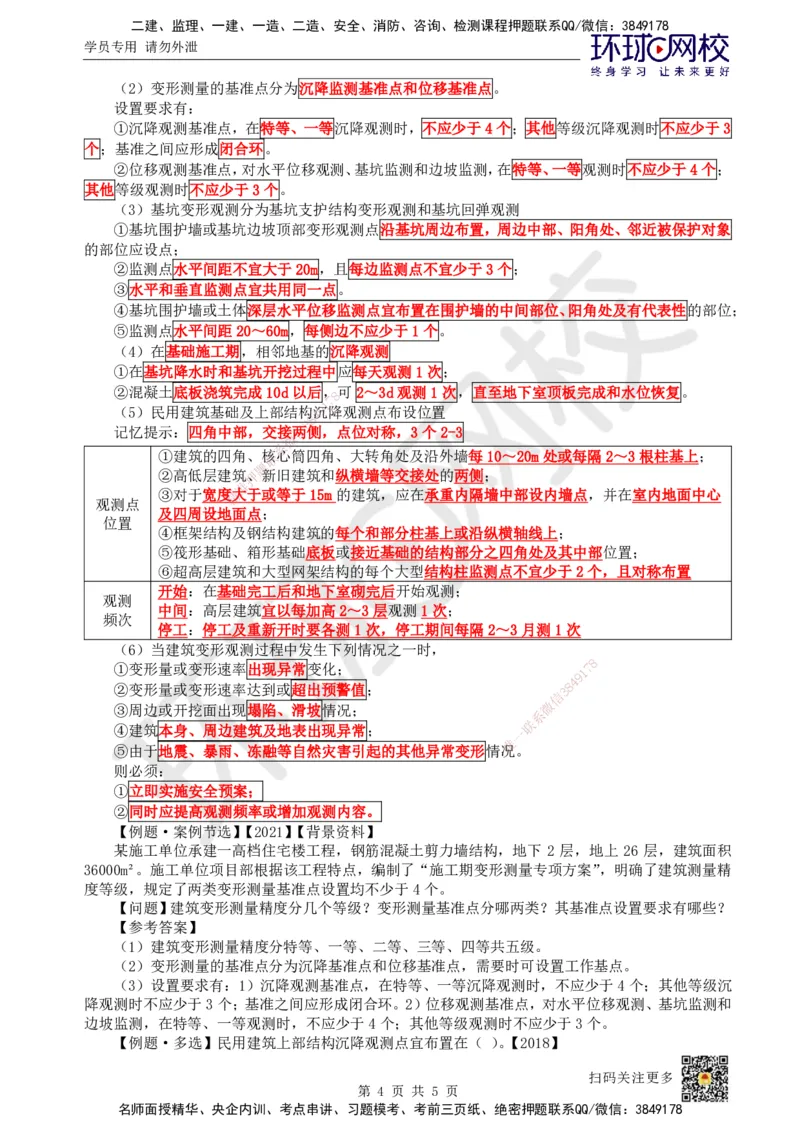

（2）变形测量的基准点分为沉降监测基准点和位移基准点。
设置要求有：
①沉降观测基准点，在特等、一等沉降观测时，不应少于4个；其他等级沉降观测时不应少于3
个；基准之间应形成闭合环。
②位移观测基准点，对水平位移观测、基坑监测和边坡监测，在特等、一等观测时不应少于4个；
其他等级观测时不应少于3个。
（3）基坑变形观测分为基坑支护结构变形观测和基坑回弹观测
①基坑围护墙或基坑边坡顶部变形观测点沿基坑周边布置，周边中部、阳角处、邻近被保护对象
的部位应设点；
②监测点水平间距不宜大于20m，且每边监测点不宜少于3个；
③水平和垂直监测点宜共用同一点。
④基坑围护墙或土体深层水平位移监测点宜布置在围护墙的中间部位、阳角处及有代表性的部位；

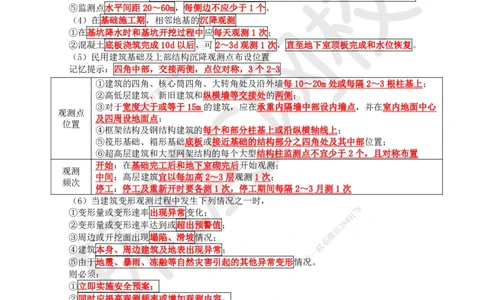

⑤监测点水平间距20～60m，每侧边不应少于1个。
（4）在基础施工期，相邻地基的沉降观测
①在基坑降水时和基坑开挖过程中应每天观测1次；
②混凝土底板浇筑完成10d以后， 可 2～3d观测1次，直至地下室顶板完成和水位恢复。
8
7
1
（5）民用建筑基础及上部结构4沉9降观测点布设位置
8
3
记忆提示：四角中部，交接信两侧，点位对称，3个2-3
微
系
①建筑的四角、联核心筒四角、大转角处及沿外墙每10～20m处或每隔2～3根柱基上；
题
②高低层建筑押、新旧建筑和纵横墙等交接处的两侧；
准
③对于宽度精大于或等于15m的建筑，应在承重内隔墙中部设内墙点，并在室内地面中心
观测点
及四周设地面 点；
位置
④框架结构及钢 结构建筑的每个和部分柱基上或沿纵横轴线上；
⑤筏形基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置；
⑥超高层建筑和大型网 架结构的每个大型结构柱监测点不宜少于2个，且对称布置
开始：在基础完工后和地 下室砌完后开始观测；
观测
中间：高层建筑宜以每加高2～3层观测1次；
频次
停工：停工及重新开时要各测 1次，停工期间每隔2～3月测1次
（6）当建筑变形观测过程中发生下列情 况之一时，
8
①变形量或变形速率出现异常变化； 1 7
9
②变形量或变形速率达到或超出预警值；
信
3 8
4
③周边或开挖面出现塌陷、滑坡情况； 微
系
④建筑本身、周边建筑及地表出现异常；
联
一
唯
⑤由于地震、暴雨、冻融等自然灾害引起的其他异常变形 情 况。
则必须：
①立即实施安全预案；
②同时应提高观测频率或增加观测内容。
【例题·案例节选】【2021】【背景资料】
某施工单位承建一高档住宅楼工程，钢筋混凝土剪力墙结构，地下 2 层，地上 26 层，建筑面积
36000m²。施工单位项目部根据该工程特点，编制了“施工期变形测量专项方案”，明确了建筑测量精
度等级，规定了两类变形测量基准点设置均不少于4个。
【问题】建筑变形测量精度分几个等级？变形测量基准点分哪两类？其基准点设置要求有哪些？
【参考答案】
（1）建筑变形测量精度分特等、一等、二等、三等、四等共五级。
（2）变形测量的基准点分为沉降基准点和位移基准点，需要时可设置工作基点。
（3）设置要求有：1）沉降观测基准点，在特等、一等沉降观测时，不应少于4个；其他等级沉
降观测时不应少于3个；基准之间应形成闭合环。2）位移观测基准点，对水平位移观测、基坑监测和
边坡监测，在特等、一等观测时，不应少于4个；其他等级观测时不应少于3个。
【例题·多选】民用建筑上部结构沉降观测点宜布置在（ ）。【2018】
扫码关注更多
第 4 页 共 5 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
A.建筑四角
B.核心筒四角
C.大转角处
D.基础梁上
E.高低层交接处
【答案】ABC
【解析】民用建筑基础及上部结构沉降观测点布设位置有：
1）建筑的四角、核心筒四角、大转角处及沿外墙每10～20m处或每隔2～3根柱基上；
2）高低层建筑、新旧建筑和纵横墙等交接处的两侧；
3）对于宽度大于或等于 15m 的建筑，应在承重内隔墙中部设内墙点，并在室内地面中心及四周
设地面点；
4）框架结构及钢结构建筑的每个和部分柱基上或沿纵横轴线上；
5）筏形基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置；
6）超高层建筑和大型网架结构的每个大型结构柱监测点不宜少于2个，且对称布置。
【例题·案例节选】【2016改编】【背景资料】
某综合楼工程，地下三层，地上十三层，总建筑面积68000㎡。地基基础设计等级为甲级，灌注
桩筏板基础，现浇钢筋混凝土框架剪力8 墙结构。
7
1
地下结构施工过程中，测量单位4 9按变形测量方案实施监测时，发现周边或开挖面出现塌陷、滑坡
8
3
情况，立即将此异常情况报告给信施工单位。
微
【问题】变形测量发现异系常情况后，第三方测量单位应及时采取哪些措施？针对变形测量，除周
联
边或开挖面出现塌陷、滑坡题情况，还有哪些情况也需采取同样的措施？
押
准
【参考答案】（1）还应采取的措施，必须立即实施安全预案，还应提高观测频率或增加观测内容。
精
（2）还应报告委托方的 异常情况有：1）变形量或变形速率出现异常变化 2）变形量或变形速率达到
或超出预警值；3）建筑本身、周边建筑及地表出现异常；4）由于地震、暴雨、冻融等自然灾害引起
的其他异常变形情况。
【总结】
8
1
7
9
8
4
信
3
微
系
联
一
唯
【本节考情概括】
考点：常用测量仪器的性能与应用☆☆（重要）
考点：施工测量的工作与方法☆☆（重要）
考点：建筑施工期间的变形测量☆☆
