2.1 工工程程测测量量技技术术
机电工程测量的特点
（1）机电工程测量贯穿于整个施工过程。从基础划线、标高测量到设备安装全过程，都需要进行工程测量，以使其各部
分的尺寸、位置符合设计要求。
（2）精度要求高。
（3）工程测量与工程施工工序密切相关。
（4）机电工程测量受施工环境因素影响大，测量标志极易被损坏。一般来说，机电工程施工现场作业人员多、交叉作业
频繁、地面情况多变，又有机动车辆等产生机械振动，因此各种测量标志必须埋设在不易破坏的位置。
高程测量
测量高程的方法：水准测量、三角高程测量和气压高程测量。
水准测量
测量原理：利用一条水平视线，借助竖立在地面点上的标尺，来测定地面上两点之间的高差，由其中一点的高程来计算另
外一点的高程。
测量方法：高差法和仪高法。
最精密水准测量的方法。
测量仪器：水准仪和标尺。

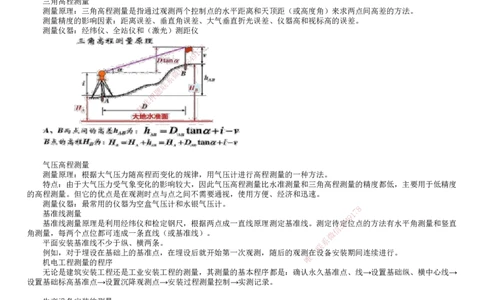

三角高程测量
测量原理：三角高程测量是指通过观测两个控制点的水平距离和天顶距（或高度角）来求两点间高差的方法。
测量精度的影响因素：距离误差、垂直角误差、大气垂直折光误差、仪器高和视标高的误差。

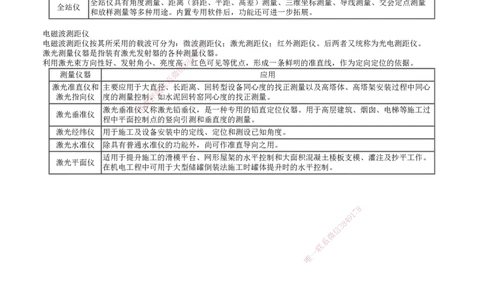

测量仪器：经纬仪、全站仪和（激光）测距仪
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
气压高程测量
测量原理：根据大气压力随高程而变化的规律，用气压计进行高程测量的一种方法。
特点：由于大气压力受气象变化的影响较大，因此气压高程测量比水准测量和三角高程测量的精度都低，主要用于低精度
的高程测量。但它的优点是在观测时点与点之间不需要通视，使用方便、经济和迅速。
测量仪器：最常用的仪器为空盒气压计和水银气压计。
8
基准线测量 1 7
9
4
基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。测定待3定8位点的方法有水平角测量和竖直
信
角测量，每两个点位都可连成一条直线（或基准线）。 微
系
平面安装基准线不少于纵、横两条。
联
例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测一在设备安装期间连续进行。
唯
机电工程测量的程序
无论是建筑安装工程还是工业安装工程的测量，其测量的基本程序都是：确认永久基准点、线→设置基础纵、横中心线→
设置基础标高基准点→设置沉降观测点→安装过程测量控制→实测记录。
生产设备安装的测量
安装基准线的测设。中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。放线就是根据施工图，按
建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。设备安装基准线不少于纵、
横两条。
安装标高基准点一般埋设在基础边缘且便于观测的位置。
例如，简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线上设备安装的标高基准
点。
连续生产设备只能有一条纵向基准线和一个预埋标高基准点。
管线工程的测量
管线中心定位的测量方法
定位的依据：依据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
管线的起点、终点及转折点称为管道的主点。
地下管线工程测量
地下管线工程测量必须在回填前进行，测量出起止点，窨井的坐标和管顶标高，再根据测量资料绘制竣工平面图和纵断面
图。
长距离输电线路钢塔架（铁塔）基础施工的测量
