案例（一）
【背景资料】
某住宅小区建设一座热力站，小区住宅楼采用低温地板辐射采暖系统供热，该热力站内的设备、管道、电气、台控系统等
安装工程由某施工单位承担，该热力站主要工艺设计参数见表，管道均采用无缝钢管，材质为20号钢。
表1 热力站主要工艺设计参数
8
7
1
设计压力（MPa）9 供水温度（℃） 回水温度（℃）
4
8
3
一次网 1.6 信 120 60
微
二次网 1.6系 45 35
联
热力站设计文件规定，管道在安装 题 完成后以设计压力的1.5倍进行水压试验。项目部现有满足精度要求的量程分别为0～
押

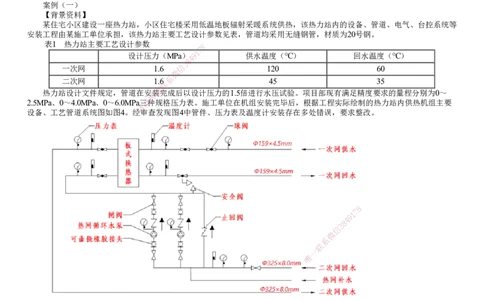

2.5MPa、0～4.0MPa、0～6.0MPa三准种规格压力表。施工单位在机组安装完毕后，根据工程实际绘制的热力站内供热机组主要
精
设备、工艺管道系统图如图4。经审查发现图4中管件、压力表及温度计安装存在多处错误，要求整改。
8
7
1
9
4
8
3
信
微
系
联
一
唯
施工合同要求热力站必须在规定的供热时间投入正常运行，以保证居民的供暖。为确保热力站工程按工期完成，施工单位
确定机电工程施工进度目标，建立目标控制体系，明确施工现场进度控制人员及其分工，落实各管理层进度控制任务和责任。
工程竣工后，施工单位向热力站工程的建设单位提交竣工资料时，建设单位告知施工单位应同时提交特种设备管理的有关
技术资料，要求施工单位补齐相关资料。
【问题】
1.指出图4中的错误之处，应如何整改？
2.根据一、二次网水压试验要求，判断项目部三种规格的压力表哪种合适？
3.补充完整施工单位工程施工进度控制的组织措施中有哪些制度。
4.建设单位要求施工单位提交特种设备管理资料是否合理？说明理由。
『正确答案』
1.错误之处一：二次网供水管道上压力表和温度计的位置安装错误。
整改：压力表应安装在温度计的上游部位；
错误之处二：温度计安装在球阀、闸阀及热网循环泵附近错误。
整改：温度计应安装在介质温度变化灵敏及具有代表性的地方。
错误之处三：可曲挠橡胶接头安装位置错误。
整改：可曲挠橡胶接头应安装在热网循环泵之后。
错误之处四：安全阀和止回阀安装错误；
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
整改：应安装在水泵总出水管上。
2.一、二次管网水压试验压力为1.6×1.5=2.4MPa。
压力表的满刻度值应为被测最大压力的1.5～2倍，即2.4×1.5=3.6MPa， 2.4×2=4.8MPa，选用的压力表满刻度值应为3.6～
4.8MPa。故项目部选用0～4MPa的压力表合适。
3.（1）建立工程进度报告制度及进度信息沟通网络。
（2）建立施工进度协调会议制度，包括协调会议举行的时间、地点及协调会议的参加人员等。
（3）建立机电工程图纸审查、工程变更和设计变更管理制度，建立进度计划审核制度和进度计划实施中的检查分析制
度。
4.合理。
理由：最高工作压力大于或者等于0.1MPa，介质最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于
50mm的管道属于压力管道。背景中一次网设计压力为1.6MPa，输送的是120°的热水，且公称直径为159mm，属于特种设备中
的压力管道，所以建设单位要求施工单位提交特种设备管理资料是合理的。
