设备
案例（一）
【背景资料】

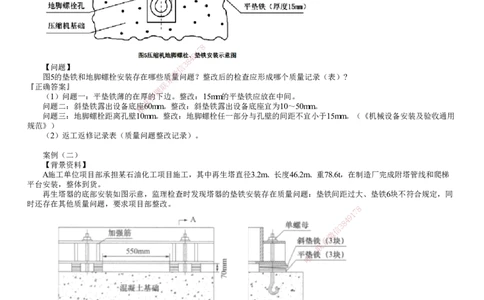

在压缩机组初步找平、找正，地脚螺栓孔灌浆前（如图5），监理工程师检查后认为压缩机组地脚螺栓和垫铁的安装存在
质量问题，要求整改。
8
7
1
9
4
8
3
【问题】 信
微
图5的垫铁和地脚螺栓安装存在哪些系质量问题？整改后的检查应形成哪个质量记录（表）?
『正确答案』 联
题
（1）问题一：平垫铁薄的在厚押的下边。整改：15mm的平垫铁应放在中间。
准
问题二：斜垫铁露出设备底精座60mm。整改：斜垫铁露出设备底座宜为10～50mm。
问题三：地脚螺栓距离孔壁10mm。整改：地脚螺栓任一部分与孔壁的间距不宜小于15mm。（《机械设备安装及验收通用
规范》）
（2）返工返修记录表（质量问题整改记录）。
案例（二）
【背景资料】
A施工单位项目部承担某石油化工项目施工，其中再生塔直径3.2m、长度46.2m、重78.6t，在制造厂完成附塔管线和爬梯
平台安装，整体到货。
再生塔器的底部安装如图示意，监理检查时发现塔器的垫铁安装存在质量问题：垫铁间距过大、垫铁6块不符合规定，同
时还存在其他质量问题，要求项目部整改。
8
7
1
9
4
8
3
信
微
系
联
一
唯
【问题】
针对图中的质量问题应如何整改？
『正确答案』
图中质量问题整改措施：
（1）垫铁间的距离550mm过大，应加一组垫铁。
（2）垫铁块数超过5块，应去掉一块斜垫铁，斜垫铁应配对使用，薄的平垫铁应更换为厚的平垫铁。
（3）螺栓应用双螺母锁紧。
『答案解析』
（机械设备）垫铁的设置要求。（机械设备安装工程施工及验收通用规范GB 50231－2009）
（1）每个地脚螺栓旁边至少应有一组垫铁，并应设置在靠近地脚螺栓和底座主要受力部位下方。相邻两垫铁组间的距
离，宜为500～1000mm。
（2）设备底座有接缝处的两侧，应各设置一组垫铁，每组垫铁的块数不宜超过5块。
（3）放置平垫铁时，厚的宜放在下面，薄的宜放在中间，垫铁的厚度不宜小于2mm。设备调平后，每组垫铁均应压紧。
（4）垫铁端面应露出设备底面外缘，平垫铁宜露出10～30mm，斜垫铁宜露出10～50mm，垫铁组伸入设备底座底面的长
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
度应超过设备地脚螺栓的中心。
（5）除铸铁垫铁外，设备调整完毕后各垫铁相互间用定位焊焊牢。
（石油化工设备）垫铁的设置要求。（石油化工静设备安装工程施工质量验收规范GB 50461－2008）
（1）裙式支座每个地脚螺栓近旁应至少设置1组垫铁；鞍式支座、耳式支座每个地脚螺栓应对称设置2组垫铁；球形储罐
支柱式支座，每个地脚螺栓近旁应对称设置2组垫铁；其他支柱式支座每个地脚螺栓近旁宜设置1组垫铁。
（2）有加强筋的设备支座，垫铁应垫在加强筋下。
（3）相邻两垫铁组的中心距不应大于500mm，垫铁组高度宜为30～80mm。
（4）支柱式设备每组垫铁的块数不应超过3块，其他设备每组垫铁的块数不应超过5块。
（5）焊后进行整体热处理的球形储罐，在支柱底板与垫铁组之间应设置滑动底板。
（6）卧式设备滑动端地脚螺栓宜处于支座长圆孔的中间，位置偏差应偏向补偿温度变化所引起的伸缩方向；支座滑动表
面清理干净，并涂润滑剂；设备配管结束后，松动滑动端支座地脚螺栓螺母，使其与支座板面间留有1～3mm间隙并紧固锁紧
螺母。
案例（三）
【背景资料】
某工厂因厂区搬迁需要建设一临时性的生产厂房，待新厂区建成后再拆除临时厂房。临时厂房机电工程由某安装公司中
标。合同内容：整体设备安装、解体设备安装、电气设备安装、管道安装等。
安装公司进场后，针对本工程设备安装多、交叉作业频繁、设备安装精细等的特点及难点编制了多个专项施工方案。并进
行了技术经济比较，进而选择了最优方案。

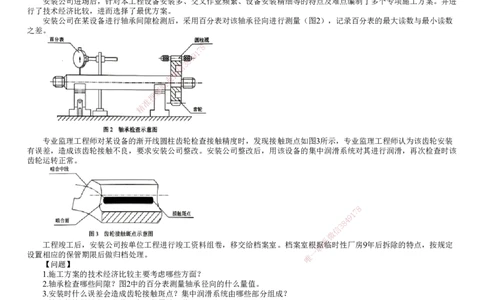

安装公司在某设备进行轴承间隙检测后，采用百分表对该轴承径向进行测量（图2），记录百分表的最大读数与最小读数
之差。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
专业监理工程师对某设备的渐开线圆 柱齿轮检查接触精度时，发现接触斑点如图3所示，专业监理工程师认为该齿轮安装
有误差，造成该齿轮接触不良，要求安装公司 整改。安装公司整改后，用该设备的集中润滑系统对其进行润滑，再次检查时该
齿轮运转正常。
8
1
7
9
8
4
信
3
微
系
工程竣工后，安装公司按单位工程进行竣工资料组卷，移交给档案室 。档案室根联据临时性厂房9年后拆除的特点，按规定
一
设置相应的保管期限后做归档处理。
唯
【问题】
1.施工方案的技术经济比较主要考虑哪些方面？
2.轴承检查哪些间隙？图2中的百分表测量轴承径向的什么量值。
3.安装时什么误差会造成齿轮接触斑点？集中润滑系统由哪些部分组成？
4.档案保管期限有哪几种？本工程属于哪种？
『正确答案』
1.施工方案的技术经济比较：
（1）比较各方案的技术先进水平（国家、行业、省市级水平）；技术创新程度（填补空白、领先）；技术规模及效率
（吊装的起吊吨位、吊装直径、起吊高度）；实施时的安全性、可靠性、事故率等。
（2）比较各方案的经济性、一次性投资总额，资金时间价值，对环境影响的程度，产值贡献率，对工程进度和费用的影
响，综合性价比。
2.轴承间隙检查包括：顶间隙、侧间隙、轴向间隙。
百分表主要是测量轴承径向的位移。
3.（1）齿轮安装时中心距过小，会造成图中接触斑点。（2）由润滑站、管路及附件组成。
4.永久保管、长期保管、短期保管。本工程属于短期保管。
案例（四）
A公司总承包2×660MW火力发电厂1#机组的建筑安装工程，工程包括：锅炉、汽轮发电机、水处理、脱硫系统等。
A公司将水泵、管道安装分包给B公司施工。B公司在凝结水泵初步找正后，即进行管道连接，因出口管道与设备不同心，
无法正常对口，便用手拉葫芦强制调整管道，被A公司制止。B公司整改后，并在联轴节上架设仪表监视设备位移，保证管道
与水泵的安装质量。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
锅炉补给水管道设计为埋地敷设，施工完毕自检合格后，以书面形式通知监理申请隐蔽工程验收。第二天进行土方回填
时，被监理工程师制止。

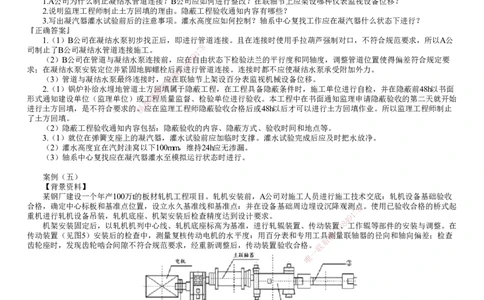

在未采取任何技术措施的情况下，A公司对凝汽器汽侧进行了灌水试验（见图2），无泄漏，但造成部分弹簧支座因过载
而损坏。返修后，进行汽轮机组轴系对轮中心找正工作，经初找、复找验收合格。
【问题】
1.A公司为什么制止凝结水管道连接？B公司应如何进行整改？在联轴节上应架设哪种仪表监视设备位移？
2.说明监理工程师制止土方回填的理由。隐蔽工程验收通知内容有哪些？
3.写出凝汽器灌水试验前后的注意事项。灌水高度应如何控制？轴系中心复找工作应在凝汽器什么状态下进行？
『正确答案』
1.（1）B公司在凝结水泵初步找正后，即进行管道连接。且在连接时使用手拉葫芦强制对口，不符合规范要求，所以A公
司制止了B公司凝结水管道连接施工。 7 8
1
9
（2）B公司在管道与凝结水泵连接前，应8在4自由状态下检验法兰的平行度和同轴度，调整管道位置使得偏差符合规定要
3
信
求；在凝结水泵安装定位并紧固地脚螺栓后再进行管道连接。连接时都不应使凝结水泵承受附加外力。
微
（3）管道与凝结水泵最终连接时，系应在联轴节上架设百分表监视机械设备位移。
联
2.（1）锅炉补给水埋地管道土方题回填属于隐蔽工程，在工程具备隐蔽条件时，施工单位进行自检，并在隐蔽前48h以书面
押
形式通知建设单位（监理单位）或工程质量监督、检验单位进行验收。本工程中在书面通知监理申请隐蔽验收的第二天就开始
准
进行土方回填，是不符合要求的精。应在监理工程师隐蔽验收合格后或48h以后才可以进行土方回填作业。所以监理工程师制止
了土方回填。
（2）隐蔽工程验收通知内容包括：隐蔽验收的内容、隐蔽方式、验收时间和地点等。
3.（1）就位在弹簧支座上的凝汽器， 灌水试验前应加临时支撑。灌水试验完成后应及时把水放净。
（2）灌水高度宜在汽封洼窝以下100m m，维持24h应无渗漏。
（3）轴系中心复找应在凝汽器灌水至模拟 运行状态时进行。
案例（五）
【背景资料】
某钢厂建设一个年产100万t的板材轧机工程项目。轧机安装前，A公司对施工人员进行施工技术交底：轧机设备基础验收
合格，确定中心标板和基准点位置，设立永久基准线和基准点 ：并在设备基础周边埋设沉降观测8点。使用已验收合格的桥式起
重机进行轧机设备吊装，轧机底座、机架安装后检查精度达到设 计要求。 9 1
7
8
4
机架安装固定后，以轧机机列中心线、轧机底座标高为基准， 进行轧辊装置、传动装
信
置3、工作辊等部件的安装与调整。在
传动装置（见图5）安装后的检查中，测量复核传动电机的水平度：用 百分表和专用工具微测量联轴器的径向和轴向偏差；检查
系
齿轮座时，发现齿轮啮合间隙不符合规范要求，经重新调整后，传动装置 验收合格。联
一
唯
传动装置图
【问题】
轧机机架安装精度调整是以哪个观测为依据？安装精度应达到哪个等级？机架地脚螺栓的紧固通常采用哪种方法？
『正确答案』（1）轧机机架安装精度调整是以基础沉降观测为依据；
（2）安装精度应达到Ⅰ级；
（3）机架地脚螺栓的紧固通常采用液压螺母拉伸法。
【问题】
电机水平度的测量复核应以哪个部位为测量面？联轴器转动测量时应记录几个位置的径向和轴向位移值？A公司对图5的
①、②、③中哪个部件进行了重新调整?检查齿轮的啮合间隙可采用哪种方法?
『正确答案』（1）电机水平度的测量复核应以转子轴颈为测量面；（2）联轴器转动测量时应记录5个位置的径向和轴向位移
值；（3）A公司对图5中的②部件进行了重新调整；（4）检查齿轮的啮合间隙可采用压铅法。
