工业机电-管道工程
【2020案例五】
1. 本工程哪个设备安装应编制危大工程专项施工方案？该方案编制后必须经过哪个步
骤才能实施？
2. 施工单位承接本项目应具备哪些特种设备施工许可资格？
3. 影响富氧底吹炉砌筑的主要质量问题有哪几个？累计频率是多少？找到质量问题的
主要原因之后要做什么工作？
4. 直立单桅杆吊装系统由哪几部分组成？卷扬机走绳、缆风绳和起重机捆绑绳的安全
系数应分别不小于多少？
5. 氧气管道的酸洗钝化有哪些8工序内容？计算氧气管道采用氮气进行压力试验的试验
7
1
9
4
8
压力。 信 3
微
系
【背景资料】 联
题
押

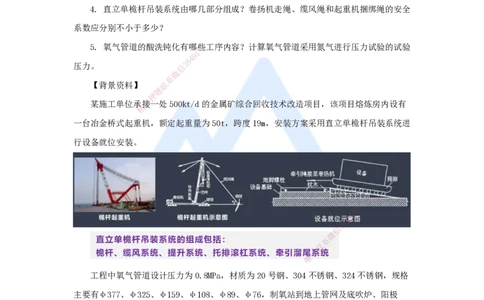

某施工单位承准接一处500kt/d的金属矿综合回收技术改造项目，该项目熔炼房内设有
精
一台冶金桥式起重机，额定起重量为50t，跨度19m，安装方案采用直立单桅杆吊装系统进
行设备就位安装。
8
7
1
9
4
8
3
信
微
系
联
一
唯
工程中氧气管道设计压力为0.8MPa，材质为20号钢、304不锈钢、324不锈钢，规格
主要有φ377、φ325、φ159、φ108、φ89、φ76，制氧站到地上管网及底吹炉、阳极
炉、鼓风机房界区内的工艺管道共约1500m。
施工单位编制了施工组织设计和各项施工方案，经审批通过，在氧气管道安装合格具
备压力试验条件后，对管道系统进行了强度试验；采用氮气作为试验介质，先缓慢升压到
设计压力的50%，经检查无异常，再以10%试验压力逐级升压，每级稳压3min，直至试验
压力，稳压10min降到设计压力，检查管道无泄漏。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者

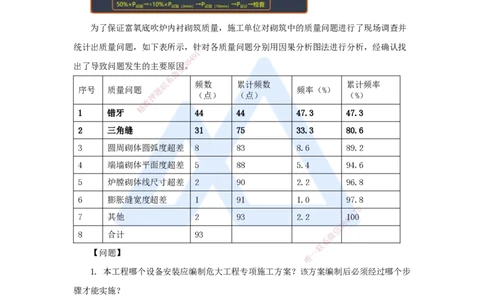

为了保证富氧底吹炉内衬砌筑质量，施工单位对砌筑中的质量问题进行了现场调查并
统计出质量问题，如下表所示，针8对各质量问题分别用因果分析图法进行分析，经确认找
7
1
9
4
8
出了导致问题发生的主要原信因3。
微
系
联 频数 累计频数 累计频率
序号 质量问题 题 频率（%）
押 （点） （点） （%）
准
精
1 错牙 44 44 47.3 47.3
2 三角缝 31 75 33.3 80.6
3 圆周砌体圆弧度超差 8 83 8.6 89.2
4 端墙砌体平面度超差 5 88 5.4 94.6
5 炉膛砌体线尺寸超差 2 90 2.2 96.8
6 膨胀缝宽度超差 1 91 1.0 97.8
8
7 其他 2 9 3 2.2 9110
7
0
8
4
信
3
8 合计 93 微
系
联
【问题】 一
唯
1. 本工程哪个设备安装应编制危大工程专项施工方案？ 该方案编制后必须经过哪个步
骤才能实施？
2. 施工单位承接本项目应具备哪些特种设备施工许可资格？
3. 影响富氧底吹炉砌筑的主要质量问题有哪几个？累计频率是多少？找到质量问题的
主要原因之后要做什么工作？
4. 直立单桅杆吊装系统由哪几部分组成？卷扬机走绳、缆风绳和起重机捆绑绳的安全
系数应分别不小于多少？
5. 氧气管道的酸洗钝化有哪些工序内容？计算氧气管道采用氮气进行压力试验的试验
压力。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
【参考答案】
1. 本工程哪个设备安装应编制危大工程专项施工方案？该方案编制后必须经过哪个步
骤才能实施？
答：1）本工程冶金桥式起重机的安装应编制危大工程专项施工方案。
2）该专项施工方案编制后，应当通过施工单位审核和总监理工程师审查，再由施工单
位组织召开专家论证会对专项施工方案进行论证，论证通过后才能实施。
2. 施工单位承接本项目应具备哪些特种设备施工许可资格？
答：施工单位承接本项目应具备压力管道安装许可资格、起重机械安装许可资格。

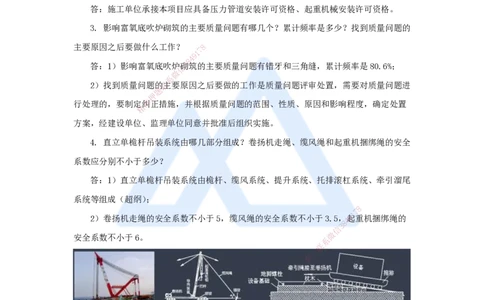

3. 影响富氧底吹炉砌筑的主要质量问题有哪几个？累计频率是多少？找到质量问题的
主要原因之后要做什么工作？ 8
7
1
9
4
8
答：1）影响富氧底吹炉信砌3筑的主要质量问题有错牙和三角缝，累计频率是80.6%；
微
系
2）找到质量问题的联主要原因之后要做的工作是质量问题评审处置，需要对质量问题进
题
押
行处理的，要制定准纠正措施，并根据质量问题的范围、性质、原因和影响程度，确定处置
精
方案，经建设单位、 监理单位同意并批准后组织实施。
4. 直立单桅杆吊装系统由哪几部分组成？卷扬机走绳、缆风绳和起重机捆绑绳的安全
系数应分别不小于多少？
答：1）直立单桅杆吊装系统由 桅杆、缆风系统、提升系统、托排滚杠系统、牵引溜尾
系统等组成（超纲）；
8
1
7
2）卷扬机走绳的安全系数不小于5，缆风 绳的安全系数不小于3.5，
8
4 9起重机捆绑绳的
信
3
微
安全系数不小于6。
系
联
一
唯
5. 氧气管道的酸洗钝化有哪些工序内容？计算氧气管道采用氮气进行压力试验的试验
压力。
答：1）氧气管道的酸洗钝化工序内容有脱脂去油、酸洗、水洗、钝化、水洗、无油压
缩空气吹干。
2）氧气管道采用氮气进行压力试验的试验压力应为设计压力的1.15倍，即1.15×
0.8=0.92MPa。
