2025环球网校一级建造师《市政公用工程管理与实务》案例专项
案例19
背景资料：
某市政公司，负责翻建某市雨、污水管道工程，采用雨、污分流排水体制。雨水为球墨铸铁管，
管径DN700，污水为承插式钢筋混凝土管，管径DN800。
施工单位现场踏勘中，发现本工程距离现状道路较近，且道路两侧有架空电缆及路灯杆等障碍物，
经过综合考虑后确定直槽开挖的形式，确定了管道采用同槽开挖施工，选择钢板桩作为本槽段的围护
结构，示意图如下。
为避免作业干扰，雨、污水管道设置了合理的工作面宽度，横向净距为2m。针对开槽和下管过程
中的风险问题，配置专职安全员全程监督检查。现场土质除上部为人工填土层外，均为粉质黏土，少
量浅层滞水，工程无需降水。
5
9
7
6
5
3
信
微
系
联
题
押
准
精

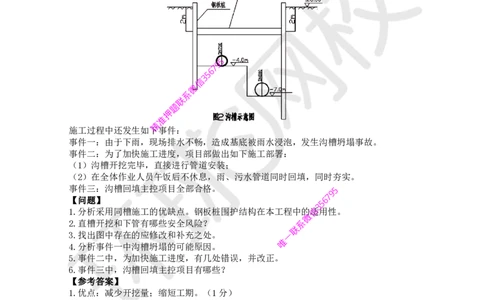

施工过程中还发生如下事件：
事件一：由于下雨，现场排水不畅，造成基底被雨水浸泡，发生沟槽坍塌事故。
事件二：为了加快施工进度 ，项目部做出如下施工部署：
（1）沟槽开挖完毕，直接进行管道安装；
（2）在全体作业人员午饭后不休 息，雨、污水管道同时回填，同时夯实。
事件三：沟槽回填主控项目全部合格 。 5
9
【问题】 6
7
5
3
1.分析采用同槽施工的优缺点。钢板桩围护结构在本工程中的信适用性。
微
2.直槽开挖和下管有哪些安全风险？ 系
联
3.找出图中存在的应修改和补充之处。 一
4.分析事件一中沟槽坍塌的可能原因。
唯
5.事件二中，为加快施工进度，有几处错误，并改正。
6.事件三中，沟槽回填主控项目有哪些？
【参考答案】
1.优点：减少开挖量；缩短工期。（1分）
缺点：施工组织复杂；安全风险增加。（1分）
钢板桩适用性：适应狭窄场地；止水效果满足要求；可重复利用。（3分）
2.开挖时路灯杆沉降、倾斜、坍塌风险；
交通安全风险；
人员坠入沟槽风险；
下管时起吊管道造成架空线缆的破坏风险（触电风险）；
开挖中沟槽坍塌风险。
吊机失稳风险（每答出1项得1分，6分）
3.修改之处：
（1）开挖2m设置第一道横向支撑改为开挖1m设置第一道横向支撑；（1分）
（2）雨、污水管道直槽过度改为放坡过度。（1分）
补充之处：
扫码关注更多
第 1 页 共 3 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：356795二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：356795
学员专用 请勿外泄
（1）钢板桩围护结构缺少围檩；（1分）
（2）横向支撑除第一道支撑外，每开挖0.4-0.8m设置一处；（1分）
（3）管道缺少基础；（1分）
（4）雨、污水管道边缘应设置排水沟。（1分）
4.（1）沟槽顶部荷载过高；
（2）钢板桩插入土体深度不足；
（3）支护体系强度、刚度不足；
（4）没有排水措施，土体强度下降；
（5）最周边环境监控量测不及时、不到位。（每答出1项得1分，5分）
5. 三处错误（1分）
（1）沟槽开完完毕，施工管道基础，方可安装管道；（1分）
（2）管道回填时间宜在一昼夜中气温最低时段；（1分）
（3）同一沟槽，雨、污水管道基础底面高程不同，作业应先深后浅（先低后高）。（1分）
6. 回填材料；
柔性管道的变形率；
功能性试验合格；
回填土压实度。（每答出1项得1分，4分）
5
9
【关联知识点】 6 7
5
3

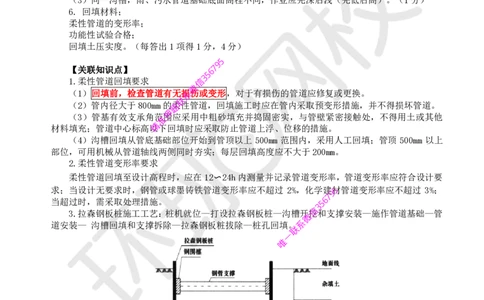

1.柔性管道回填要求 信
微
（1）回填前，检查管道有无系损伤或变形，对于有损伤的管道应修复或更换。
联
（2）管内径大于800mm的题柔性管道，回填施工时应在管内采取预变形措施，并不得损坏管道。
押
（3）管基有效支承角范围应采用中粗砂填充并捣固密实，与管壁紧密接触处，不得用土或其他
准
材料填充；管道中心标高以精下回填时应采取防止管道上浮、位移的措施。
（4）沟槽回填从管底基 础部位开始到管顶以上 500mm 范围内，采用人工回填；管顶 500mm 以上
部位，可用机械从管道轴线两侧 同时夯实；每层回填高度应不大于200mm。
2.柔性管道变形率要求
柔性管道回填至设计高程时，应在 12〜24h内测量并记录管道变形率，管道变形率应符合设计要
求；当设计无要求时，钢管或球墨铸铁管 道变形率应不超过 2%，化学建5材管道变形率应不超过 3%；
9
当超过时，需采取处理措施。 5 6
7
3
信
3.拉森钢板桩施工工艺：桩机就位—打设拉 森钢板桩—沟槽开挖和支撑安装—施作管道基础—管
微
道安装— 沟槽回填和支撑拆除—拉森钢板粧拔除 —桩孔回填。系
联
一
唯
扫码关注更多
第 2 页 共 3 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：356795二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：356795
学员专用 请勿外泄
4.管道一侧工作面宽度

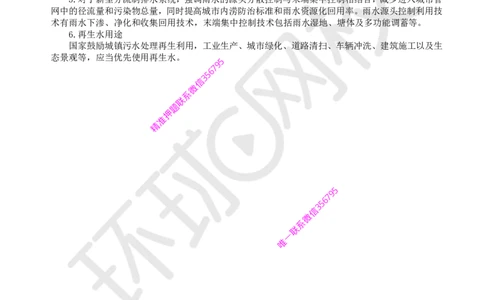

5.对于新型分流制排水系统，强调雨水的源头分散控制与末端集中控制相结合，减少进入城市管
网中的径流量和污染物总量，同时提高城市内涝防治标准和雨水资源化回用率。雨水源头控制利用技
术有雨水下渗、净化和收集回用技术，末端集中控制技术包括雨水湿地、塘体及多功能调蓄等。
6.再生水用途
国家鼓励城镇污水处理再生利用，工业生产、城市绿化、道路清扫、车辆冲洗、建筑施工以及生
态景观等，应当优先使用再生水。
