2025环球网校一级建造师《市政公用工程管理与实务》案例专项突破
案例16
背景资料：
某公司承建一座城市快速路跨河桥梁，该桥由主桥、南引桥和北引桥组成，分东、西双幅分离式
结构，主桥中跨下为通航航道，施工期间航道不中断。
主桥的上部结构采用三跨式预应力混凝土连续刚构，跨径组合为75m＋120m＋75m；南、北引桥的
上部结构均采用等截面预应力混凝土连续箱梁，跨径组合为（30m×3）×5；下部结构墩柱基础采用
混凝土钻孔灌注桩，重力式U型桥台；桥面系护栏采用钢筋混凝土防撞护栏；
桥宽35m，横断面布置采用0.5m（护栏）＋15m（车行道）＋0.5m（护栏）＋3m（中分带）＋0.5m

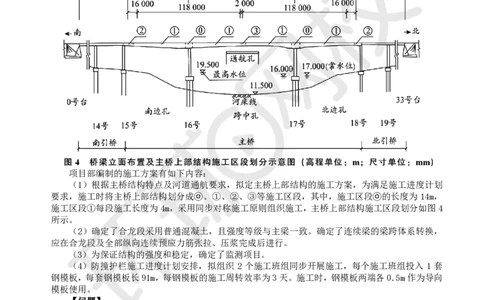

（护栏）＋15m（车行道）＋0.5m（护栏）。桥梁立面布置如图4所示。
项目部编制的施工方案有如下内容：
（1）根据主桥结构特点及河道通航要求，拟定主桥上部结构的施工方案，为满足施工进度计划
要求，施工时将主桥上部结构划分成ⓞ、①、②、③等施工区段，其中，施工区段ⓞ的长度为 14m，
施工区段①每段施工长度为4m，采用同步对称施工原则组织施工，主桥上部结构施工区段划分如图4
所示。
（2）确定了合龙段采用普通混凝土，且强度等级与主梁一致。确定了连续梁的梁跨体系转换，
应在合龙段及全部纵向连续预应力筋张拉、压浆完成后进行。
（3）为保证结构的强度和稳定，确定了监测项目。
（4）防撞护栏施工进度计划安排，拟组织 2 个施工班组同步开展施工，每个施工班组投入 1 套
钢模板，每套钢模板长91m，每钢模板的施工周转效率为3天。施工时，钢模板两端各0.5m作为导向
模板使用。
【问题】
1.列式计算该桥多孔跨径总长；根据计算结果指出该桥所属的桥梁分类。
2.施工方案（1）中，分别写出主桥上部结构连续刚构及施工区段②最适宜的施工方法；列式计
算主桥16号墩上部结构的施工次数（施工区段③除外）。
3.结合图 4 及施工方案（1），指出主桥“南边孔、跨中孔、北边孔”先后合龙的顺序（用“南
边孔、跨中孔、北边孔”及箭头“→”作答；当同时施工时，请将相应名称并列排列）；指出施工区
段③的施工时间应选择一天中的什么时候进行？
4.施工方案（2）中，存在几处不妥之处，请指正。
5.施工方案（3）中，监测项目有哪些。
6.依据施工方案（4），列式计算防撞护栏的施工时间。（忽略伸缩缝位置对护栏占用的影响）
扫码关注更多
第 1 页 共 2 页 内容学员专用 请勿外泄

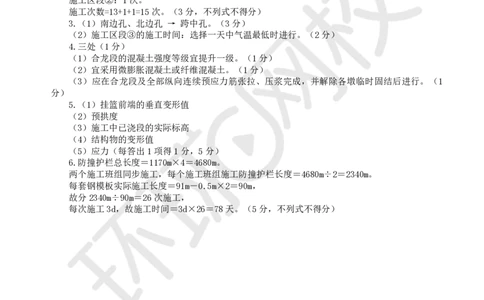

【参考答案】
1.（1）该桥多孔跨径总长＝南引桥+北引桥+主桥
南引桥=（30m×3）×5=450m；
北引桥=（30m×3）×5=450m；
主桥=75m+120m＋75m=270m；
450m+450m+270m＝1170m。（4分，不列式不得分）
（2）该桥属于特大桥。（1分）
2.施工区段ⓞ：托架法施工。（1分）
施工区段①：悬臂浇筑法施工。（1分）
施工区段②：固定支架法施工。（1分）
施工区段① 对称施工：（118－14）÷4÷2＝13次。
施工区段ⓞ：1次。
施工区段②：1次。
施工次数=13+1+1=15次。（3分，不列式不得分）
3.（1）南边孔、北边孔 → 跨中孔。（3分）
（2）施工区段③的施工时间：选择一天中气温最低时进行。（2分）
4.三处（1分）
（1）合龙段的混凝土强度等级宜提升一级。（1分）
（2）宜采用微膨胀混凝土或纤维混凝土。（1分）
（3）应在合龙段及全部纵向连续预应力筋张拉、压浆完成，并解除各墩临时固结后进行。（1
分）
5.（1）挂篮前端的垂直变形值
（2）预拱度
（3）施工中已浇段的实际标高
（4）结构物的变形值
（5）应力（每答出1项得1分，5分）
6.防撞护栏总长度＝1170m×4＝4680m。
两个施工班组同步施工，每个施工班组施工防撞护栏长度＝4680m÷2＝2340m。
每套钢模板实际施工长度＝91m－0.5m×2＝90m，
故分2340m÷90m＝26次施工，
每次施工3d，故施工时间＝3d×26＝78天。（5分，不列式不得分）
