2025环球网校一级建造师《市政公用工程管理与实务》案例专项突破
案例15
背景资料：
某市地铁区间隧道工程，隧道上方为现况道路，隧道拱顶与路面之间分布有雨水、污水管线，走
向与隧道平行，另外还有一座公共厕所。无地下水。
隧道开挖方式选择为全断面开挖，辅以管棚超前支护。隧道设计为复合式衬砌。其中竖井平面尺
寸为20m×10m，深19m，竖井穿越地层为<1><2><3><4><5>,其中上部<1><2><3><4>为杂填土、饱和砂

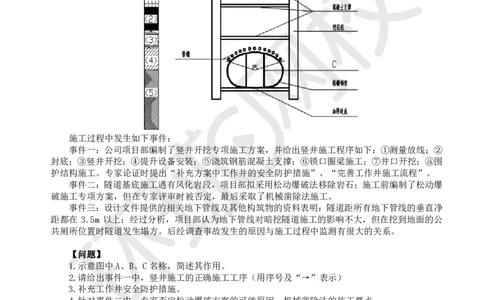

黏土、粉细砂、黄土等软弱土层，下部<5>微风化岩层。示意图如下。
施工过程中发生如下事件：
事件一：公司项目部编制了竖井开挖专项施工方案，并给出竖井施工程序如下：①测量放线；②
封底；③竖井开挖；④提升设备安装；⑤浇筑钢筋混凝土支撑；⑥锁口圈梁施工；⑦井口开挖；⑧围
护结构施工。专家论证时提出“补充方案中工作井的安全防护措施”、“完善工作井施工流程”。
事件二：隧道基底施工遇有风化岩段，项目部拟采用松动爆破法移除岩石；施工前编制了松动爆
破施工专项方案，但在专家评审时被否定，最后采取了机械凿除法施工。
事件三：设计文件提供的相关地下管线及其他构筑物的资料表明：隧道距所有地下管线的垂直净
距都在 3.5m 以上；经过分析，项目部认为地下管线对暗挖隧道施工的影响不大，但在挖到地面的公
共厕所位置时隧道发生塌方。后经调查事故发生的原因与施工过程中监测有很大的关系。
【问题】
1.示意图中A、B、C名称，简述其作用。
2.请给出事件一中，竖井施工的正确施工工序（用序号及“→”表示）
3.补充工作井安全防护措施。
4.针对事件二中，专家否定松动爆破方案的可能原因。机械凿除法的施工要点。
5.事件三中，坍塌事故发生的原因还有哪些？
6.本工程应该对哪些主要项目进行监测?
【参考答案】
1.A：挡水墙；B：锁口圈梁；C：临时竖向支撑（每答出1项得1分，3分）
A作用：阻止井口四周遇水流入竖井（1分）
B作用：防止井口坍塌，做设备基础使用（1分）
C作用：增加初期支护的稳定性（1分）
2.竖井施工工序①→⑧→⑦→⑥→④→⑤→③→②（5分）
3.竖井应设置防雨棚、挡水墙；（1分）
四周地面应硬化处理，应做好排水措施；（1分）
竖井应设置安全护栏，护栏高度≥1.2m；（1分）
扫码关注更多
第 1 页 共 2 页 内容学员专用 请勿外泄
竖井周边应架设安全警示装置。（1分）
4.否定原因：
城市区域爆破震动影响大；
邻近管线及构筑物安全风险高；
岩层风化程度可能不均匀。
机械凿除要点：
分台阶分层开挖；
及时支护开挖面。（每答出1项得1分，最高5分）
5.（1）管道漏水；
（2）公共厕所化粪池漏水；
（3）全断面开挖，断面跨度过大；
（4）超前预支护、预加固强度、刚度不足；
（5）初期支护不及时；
（6）二次衬砌强度、刚度、稳定性不足。（每答出1项得1分，最高5分）

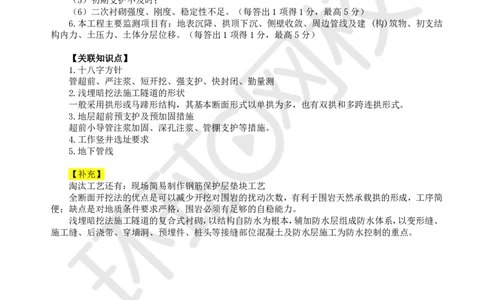

6.本工程主要监测项目有：地表沉降、拱顶下沉、侧壁收敛、周边管线及建 (构)筑物、初支结
构内力、土压力、土体分层位移。（每答出1项得1分，最高5分）
【关联知识点】
1.十八字方针
管超前、严注浆、短开挖、强支护、快封闭、勤量测
2.浅埋暗挖法施工隧道的形状
一般采用拱形或马蹄形结构，其基本断面形式以单拱为多，也有双拱和多跨连拱形式。
3.地层超前预支护及预加固措施
超前小导管注浆加固、深孔注浆、管棚支护等措施。
4.工作竖井选址要求
5.地下管线
【补充】
淘汰工艺还有：现场简易制作钢筋保护层垫块工艺
全断面开挖法的优点是可以减少开挖对围岩的扰动次数，有利于围岩天然承载拱的形成，工序简
便；缺点是对地质条件要求严格，围岩必须有足够的自稳能力。
浅埋暗挖法施工隧道的复合式衬砌，以结构自防水为根本，辅加防水层组成防水体系，以变形缝、
施工缝、后浇带、穿墙洞、预埋件、桩头等接缝部位混凝土及防水层施工为防水控制的重点。
