2025环球网校一级建造师《市政公用工程管理与实务》案例专项
案例13
背景资料：
某公司承建长1.2km的城镇道路大修工程，现状路面面层为沥青混凝土，主要施工内容包括：对
沥青混凝土路面沉陷、碎裂部分进行处理；局部加铺网孔尺寸10mm的玻纤网以减少旧路面对新沥青

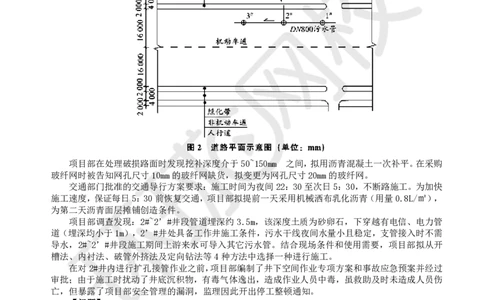

面层的反射裂缝；对旧沥青混凝土路面铣刨拉毛后加铺厚40mmAC-13沥青混凝土面层，道路平面如图
所示。机动车道下方有一DN800mm污水干线，垂直于干线有一DN500mm混凝土污水管支线接入，由于
污水支线不能满足排放量要求，拟在原位更新为DN600mm，更换长度50m，如图2中2#～2’#井段。
项目部在处理破损路面时发现挖补深度介于50~150mm 之间，拟用沥青混凝土一次补平。在采购
玻纤网时被告知网孔尺寸10mm的玻纤网缺货，拟变更为网孔尺寸20mm的玻纤网。
交通部门批准的交通导行方案要求：施工时间为夜间22：30至次日5：30，不断路施工。为加快
施工速度，保证每日5：30前恢复交通，项目部拟提前一天采用机械洒布乳化沥青（用量0.8L/㎡），
为第二天沥青面层摊铺创造条件。
项目部调查发现：2#~2’#井段管道埋深约 3.5m，该深度土质为砂卵石，下穿越有电信、电力管
道（埋深均小于1m），2’#井处具备工作井施工条件，污水干线夜间水量小且稳定，支管接入时不需
导水，2#~2’#井段施工期间上游来水可导入其它污水管。结合现场条件和使用需要，项目部拟从开
槽法、内衬法、破管外挤法及定向钻法等4种方法中选择一种进行施工。
在对2#井内进行扩孔接管作业之前，项目部编制了井下空间作业专项方案和事故应急预案并经过
审批；由于施工时扰动了井底沉积物，有毒气体逸出，造成作业人员中毒，虽救助及时未造成人员伤
亡，但暴露了项目部安全管理的漏洞，监理因此开出停工整顿通知。
【问题】
1．指出项目部破损路面处理的错误之处并改正。
2．指出项目部玻纤网更换的错误之处并改正。
3．改正项目部为加快施工速度所采取的措施的错误之处。
4．四种管道施工方法中哪种方法最适合本工程？分别简述其它三种方法不适合的主要原因。
5．针对管道施工时发生的事故，补充项目部在安全管理方面应采取的措施。
【参考答案】
1.错误之处：用沥青混凝土一次补平大于100mm。（1分）
改正：应分层摊铺，每层最大厚度不宜超过100mm。（2分）
2.错误之处：施工单位不能擅自变更玻纤网网孔尺寸。（1分）
改正：方案变更须经设计单位同意。（2分）
3.（1）乳化沥青用量应满足规范要求（用量0.3-0.6L/㎡）。（2分）
扫码关注更多
第 1 页 共 3 页 内容学员专用 请勿外泄
对比：水泥混凝土（用量0.3-0.5L/㎡）
（2）粘层油应在摊铺沥青面层当天洒布（摊铺前）。（2分）
4.最适合本工程的施工方法：破管外挤法。（1分）
其余三种方法不适合的原因：
（1）开槽法施工对交通影响大（不允许断路）。
（2）内衬法施工不能扩大管径（用于管道修复）。
（3）定向钻施工不能用于刚性管道且不适用于砂卵石。（每答对一项得1分，3分）
5.（1）先通风，再检测，后下井。
（2）井下有毒气体检查连续进行，不得中断。
（3）作业人员必须接受安全技术培训，考核合格后方可上岗。
（4）作业人员必要时可穿戴防毒面具、防水衣、防护靴、防护手套、安全帽、系有绳子的防护
腰带，配备无线通信工具和安全灯等。
（5）针对管网可能产生的气体危害和病菌感染等危险源，在评估基础上，采取有效的安全防护
措施和预防措施。
（6）作业区和地面设专人值守，确保人身安全。（每答对一项得1分，6分）

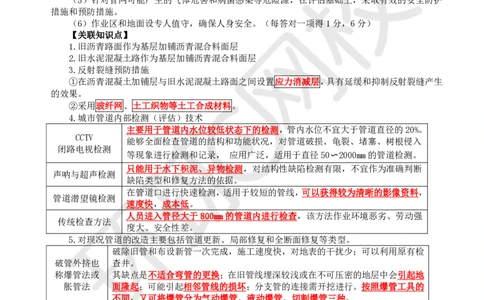

【关联知识点】
1.旧沥青路面作为基层加铺沥青混合料面层
2.旧水泥混凝土路作为基层加铺沥青混合料面层
3.反射裂缝预防措施
①在沥青混凝土加铺层与旧水泥混凝土路面之间设置应力消减层，具有延缓和抑制反射裂缝产生
的效果。
②采用玻纤网、土工织物等土工合成材料。
4.城市管道内部检测（评估）技术
主要用于管道内水位较低状态下的检测，管内水位不宜大于管道直径的20%。
CCTV
能够全面检查管道的结构和功能状况，对管道破损、龟裂、堵塞、树根侵入
闭路电视检测
等现象进行检测和记录， 应用广泛，适用于直径50〜2000mm的管道检测。
只能用于水下积泥、异物检测，对结构性缺陷检测有限，不宜作为准确判断
声呐与超声检测
缺陷类型和修复方法的依据。
在管道口进行快速检测，适用于较短的管线，可以获得较为清晰的影像资料，
管道潜望镜检测
速度快，成本低。
人员进入管径大于800mm的管道内进行检查，该方法作业环境恶劣、劳动强
传统检查方法
度大、安全性差。
5.对现况管道的改造主要包括管道更新、局部修复和全断面修复等类型。
破除旧管和布设新管一次完成，施工速度快，对地表的干扰少；可以利用原有检
破管外挤也 查井。
称爆管法或 其缺点是不适合弯管的更换；在旧管线埋深较浅或在不可压密的地层中会引起地
胀管法 面隆起；可能引起相邻管线的损坏；分支管的连接需开挖进行。按照爆管工具的
不同，又可将爆管分为气动爆管、液动爆管、切割爆管三种。
用于直径100〜900mm、长度200m以内、埋深较大（一般大于4m） 的陶土管、
混凝土管或钢筋混凝土管，新管为球墨铸铁管、玻璃钢管、混凝土管或陶土管。
破管顶进 优点是对地表和土层无干扰；可在复杂的土层中施工，尤其是含水层；能够更换
管线的走向和坡度已偏离的管道；基本不受地质条件限制。其缺点是需开挖两个
工作井，地表需有足够大的工作空间。
扫码关注更多
第 2 页 共 3 页 内容学员专用 请勿外泄
6.局部修复
局部修复是对原有管道内的局部漏水、破损、腐蚀和坍塌等进行修复的方法，主要有密封法、补
丁法、铰接管法、局部软衬法、灌浆法、机器人法等，用于管道内部的结构性破坏以及裂纹等的修
复。
7.管道全断面修复
按照修复缺陷类型，修复方法可分为结构性和功能性修复。按管道结构形式可分为穿插法、改进
穿插法、原位固化法、不锈钢内衬法、管片内衬法、缠绕法和喷涂法。
