2025环球网校一级建造师《市政公用工程管理与实务》案例带刷
案例17
背景资料：
施工单位中标大断面管道横穿市政道路顶管工程，周边建（构）筑物较多，为5座竖井施工技术
与质量管理增加难度。顶管工作井均采用钻孔灌注桩+搅拌桩围护结构形式。由于基坑平均深度18m，
施工风险并不大，但施工场地地层为黏质粉土夹淤泥质粉质黏土层较为深厚，且含水丰富，对钻孔灌
注桩成桩质量和止水帷幕施工质量都造成较为不利的影响。
施工过程中出现如下事件：

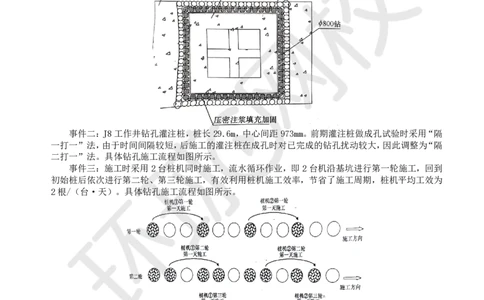

事件一：J8工作井面积较大，内净尺寸13.8×13.8，采用钻孔灌注桩基坑围护，坑外为三轴水
泥土搅拌桩止水帷幕形式，基坑底部以下3m采用水泥土搅拌桩进行加固。（J8工作井围护形式平面
图如下）。
事件二：J8工作井钻孔灌注桩，桩长29.6m，中心间距973mm。前期灌注桩做成孔试验时采用“隔
一打一”法，由于时间间隔较短，后施工的灌注桩在成孔时对已完成的钻孔扰动较大，因此调整为“隔
二打一”法。具体钻孔施工流程如图所示。
事件三：施工时采用2台桩机同时施工，流水循环作业，即2台机沿基坑进行第一轮施工，回到
初始桩后依次进行第二轮、第三轮施工，有效利用桩机施工效率，节省了施工周期，桩机平均工效为
2根/（台·天）。具体钻孔施工流程如图所示。
事件四：钻孔灌注桩施工过程中，在成孔至 3～13m 过程中，可以明显感觉钻机晃动剧烈，通过
成孔检测报告观察到一部分桩，扩孔现象比较普遍，最大孔径达到约1150mm。
【问题】
1.分析J8工作井采用"钻孔灌注桩+三轴搅拌桩"围护结构的优势（设计特点）。水泥搅拌桩帷幕
的搭接长度为多少？
2.解释“隔一打一”法导致成孔扰动的原因。“隔二打一”法相比有何优势？
3.J8工作井灌注桩数量及每一轮成桩数量分别是多少（根）？
4.J8工作井灌注桩每一轮作业时间及总工期分别多少（天）？分析流水循环作业对施工效率的提
扫码关注更多
第 1 页 共 3 页 内容学员专用 请勿外泄
升作用。
5.事件四中，结合背景资料说明扩孔原因和预防措施。
6.在富水软弱地层中，保证钻孔灌注桩施工质量的主要控制要点。
本工程中，止水帷幕施工应特别注意哪些问题？
【参考答案】
1.优势：灌注桩提供足够刚度；三轴搅拌桩形成连续止水；适应深基坑要求；经济合理。（3分）
搭接长度：搭接宽度：当搅拌深度大于15m时，不应小于250mm。（2分）
2.扰动原因：桩间距较小（973mm）；软弱地层易受振动；混凝土未达到强度。（3分）
“隔二打一”优势：减少施工干扰；保证成桩质量。（2分）
3.J8工作井灌注桩数量：60根；（2分）
每一轮成桩数量：20根。（2分）
4.每一轮作业时间：5天；（2分）
总工期：15天。（2分）
效率提升：机械连续作业；减少等待时间；均衡施工。（2分）
5. 扩孔原因：地层软弱易塌；泥浆护壁效果差；钻机参数不当；地下水压力。（3分）
防治措施：调整泥浆配比；控制钻进速度。（2分）
6.质量控制要点：桩位控制、泥浆管理、钻进参数、混凝土灌注、成桩检测。（3分）
止水帷幕注意事项：确保搭接长度、控制水泥掺量、加强质量检测。（2分）
【关联知识点】
1.水泥搅拌桩搭接宽度：
（1）单排搅拌桩帷幕的搭接宽度：
当搅拌深度不大于10m时，不应小于150mm;
当搅拌深度为10～15m时，不应小于200mm;
当搅拌深度大于15m时，不应小于250mm。
（2）对地下水位较高、渗透性较强的地层，宜采用双排搅拌桩截水帷幕；搅拌桩的搭接宽度：
当搅拌深度不大于10m时，不应小于100mm;
当搅拌深度为10～15m时，不应小于150mm;
当搅拌深度大于15m时，不应小于200mm。

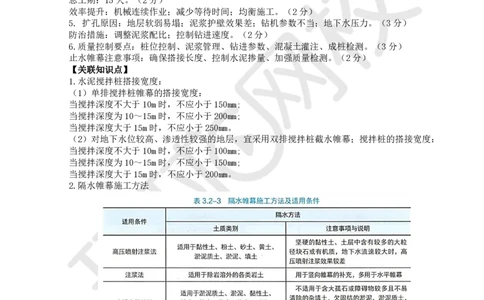

2.隔水帷幕施工方法
扫码关注更多
第 2 页 共 3 页 内容学员专用 请勿外泄
3.基坑加固目的
基坑 ①止水。
外加固目的 ②减少围护结构承受的主动土压力。
①提升土体的强度和土体的侧向抗力。
②减少围护结构位移。
基坑 ③保护基坑周边建筑物及地下管线。
内加固目的 ④防止坑底土体隆起破坏。
⑤防止坑底土体渗流破坏。
⑥弥补围护墙体插入深度不足等。
4.基坑地基加固的方式
墩式加固；
裙边加固；
抽条加固；
格栅式加固；
满堂加固。

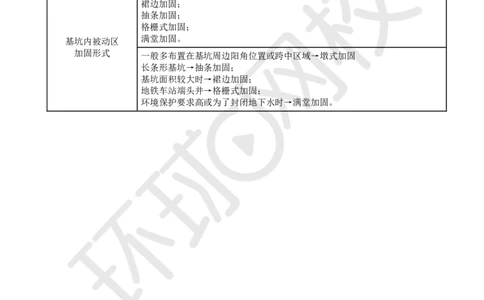

基坑内被动区
加固形式
一般多布置在基坑周边阳角位置或跨中区域→墩式加固
长条形基坑→抽条加固；
基坑面积较大时→裙边加固；
地铁车站端头井→格栅式加固；
环境保护要求高或为了封闭地下水时→满堂加固。
