2025环球网校一级建造师《市政公用工程管理与实务》案例带刷
案例14
背景资料：

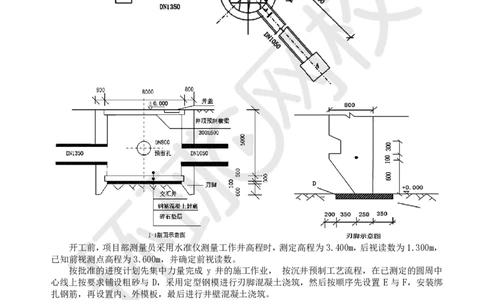

某项目部承接一项顶管工程，其中 DN1350mm 管道为东西走向，长度 90m；DN1050mm 管道为偏东
南方向走向，长度80m。设计要求始发工作井y采用沉井法施工，接收井A、C为其他标段施工（如图
5示），项目部按程序和要求完成了各项准备工作。
开工前，项目部测量员采用水准仪测量工作井高程时，测定高程为3.400m，后视读数为1.300m，
已知前视测点高程为3.600m，并确定前视读数。
按批准的进度计划先集中力量完成 y 井的施工作业， 按沉井预制工艺流程，在已测定的圆周中
心线上按要求铺设粗砂与 D，采用定型钢模进行刃脚混凝土浇筑，然后按顺序先设置 E 与 F，安装绑
扎钢筋，再设置内、外模板，最后进行井壁混凝土浇筑。
下沉前，需要降低地下水（已预先布置了喷射井点），采用机械取土；防止y井下沉困难，项目
部预先制定了下沉辅助措施。
y井下沉到位，经检验合格后，顶管作业队进场按施工工艺流程安装设备：K→千斤顶就位→观测
仪器安放→铺设导轨→顶铁就位。为确保首节管节能顺利出洞，项目部按预先制定的方案在y井出洞
口进行土体加固；加固方法采用高压旋喷注浆，深度6m（地质资料显示为淤泥质粘土）。
【问题】
1．计算确定前视读数应为多少？
2．按沉井预制工艺流程写出D、E、F的名称？
3．降低地下水的高程至少为多少米（列式计算）？有哪些机械可以取土？
4．写出 K 的名称，应布置在何处？按顶管施工的工艺流程，管节启动后、出洞前应检查哪些部
位？
5．加固出洞口的土体用哪种浆液？注意顶进轴线控制，做到随偏随纠，通常纠偏有哪几种方法？
扫码关注更多
第 1 页 共 3 页 内容学员专用 请勿外泄
【参考答案】
1.3.400+1.300=4.700； 4.700-3.600=1.100。（3分）
2.（1）D：垫木；E：内支架；F 外支架。（每答出一项得1分，3分）
3.降低地下水的高程＝0-5000mm-500mm-300mm-100mm-600mm-500mm＝-7000mm＝-7.000。
（3分，无负号、不列式不得分）
取土机械：长悬臂挖掘机、小型挖掘机、吊车（3分）
4.（1）千斤顶的后背（靠背墙）布置在千斤顶后方（1分）
（2）检查：千斤顶后背、顶进设备、顶铁、衬垫。（每答出一项得1分，3分）
5.水泥浆。（1分）纠偏方法：顶铁纠偏、千斤顶纠偏、衬垫纠偏。（每答出一项得1分，3分）
【关联知识点】
1.不开槽施工方法

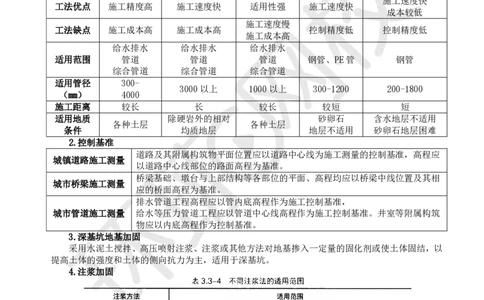

施工工法 密闭式顶管 盾构 浅埋暗挖 定向钻 夯管
