2025环球网校一级建造师《市政公用工程管理与实务》案例带刷
案例5
背景资料
某公司承建一项路桥结合城镇主干路工程。桥台设计为重力式U型结构，基础采用扩大基础，持
力层位于砂质黏土层，地层中有少量潜水；台后路基平均填土高度大于5m。场地地质自上而下分别为

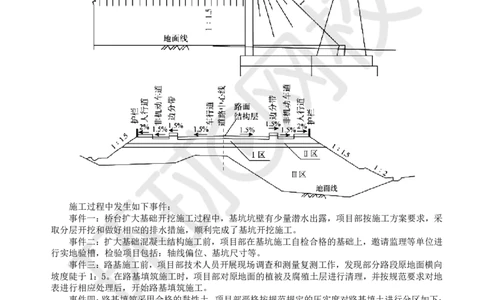

腐植土层、粉质黏土层、砂质黏土层、砂卵石层等。桥台及台后路基立面如图1所示，路基典型横断
面及路基压实度分区如图2所示。
施工过程中发生如下事件：
事件一：桥台扩大基础开挖施工过程中，基坑坑壁有少量潜水出露，项目部按施工方案要求，采
取分层开挖和做好相应的排水措施，顺利完成了基坑开挖施工。
事件二：扩大基础混凝土结构施工前，项目部在基坑施工自检合格的基础上，邀请监理等单位进
行实地验槽，检验项目包括：轴线偏位、基坑尺寸等。
事件三：路基施工前，项目部技术人员开展现场调查和测量复测工作，发现部分路段原地面横向
坡度陡于1：5。在路基填筑施工时，项目部对原地面的植被及腐殖土层进行清理，并按规范要求对地
表进行相应处理后，开始路基填筑施工。
事件四：路基填筑采用合格的黏性土，项目部严格按规范规定的压实度对路基填土进行分区如下：
①路床顶面以下80cm范围内为I区；
②路床顶面以下80～150cm范围内为Ⅱ区；
③路床顶面以下大于150cm为Ⅲ区。
【问题】
1.写出图1中构件A的名称及其主要作用。
2.指出事件一中基坑排水最适合的方法。
3.事件二中，基坑验槽还应邀请哪些单位参加？补全基坑质量检验项目。
4.事件三中，路基填筑前应如何对地表进行处理？
5.写出图2中各压实度分区的压实度值（重型击实）。
扫码关注更多
第 1 页 共 3 页 内容学员专用 请勿外泄
【参考答案】
1.构件A的名称：桥头（台）搭板（2分）
构件A的主要作用：防止桥头跳车（错台）现象（2分）
2.集水明排法。（2分）
3.（1）应邀请的单位有建设单位、设计单位、勘察单位、质量监督管理单位（4分）。
（2）基坑施工质量检验项目还有：基底高程、地基承载力（4分）。
4.原地面横坡陡于1：5时，应做修台阶，每级台阶宽度不得小于1m，高度不得大于30cm，台阶
顶面应向内倾斜。（3分）
5.各分区的压实度：Ⅰ区——95%；Ⅱ区——93%；Ⅲ区——90%。（每答对一项得1分，共3分）

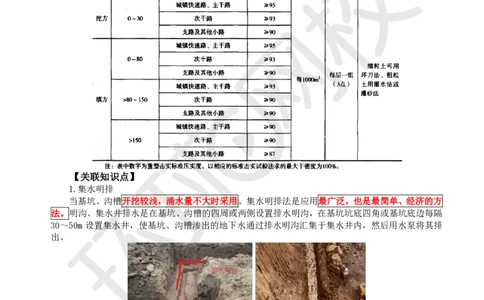

路基压实度标准（K）
【关联知识点】
1.集水明排
当基坑、沟槽开挖较浅，涌水量不大时采用。集水明排法是应用最广泛，也是最简单、经济的方
法。明沟、集水井排水是在基坑、沟槽的四周或两侧设置排水明沟，在基坑坑底四角或基坑底边每隔
30～50m 设置集水井，使基坑、沟槽渗出的地下水通过排水明沟汇集于集水井内，然后用水泵将其排
出。
（1）明沟宜布置在拟建工程基础边 0.5m 以外，沟边缘离开边坡坡脚应不小于 0.3m。明沟的底
面应比挖土面低0.3～0.4m，集水井底面应比沟底面低0.5m以上，并随基坑的挖深而加深，以保持水
流畅通。明沟的坡度不宜小于0.3%，沟底应采取防渗措施。
（2）集水井的净截面尺寸应根据排水流量确定；基坑四周每隔 30～40m 宜设一个集水井，集水
井应采取防渗措施。
（3）明沟、集水井排水，视水量多少连续或间断抽水，直至基础施工完毕、回填土为止。
（4）集水明排设施与市政管网连接口之间应设置沉淀池。明沟、集水井、沉淀池使用时应保持
扫码关注更多
第 2 页 共 3 页 内容学员专用 请勿外泄
排水畅通并应随时清理淤积物。
（5）当基坑开挖的土层由多种土组成，中部夹有透水性强的砂类土，基坑侧壁出现渗水时，可
在基坑边坡上透水处分别设置明沟和集水井构成集水明排系统，分层阻截和排除上部土层中的地下水，
避免上层地下水冲刷基坑下部造成边坡塌方。
2.填土路基
（1）排除原地面积水，清除树根、杂草、淤泥等。妥善处理坟坑、井穴、树根坑的坑槽，分层
填实至原地面高。
3.路床、路堤

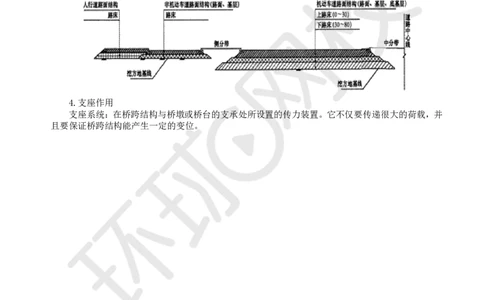

路基是路面结构以下的部分，包括路床、路堤和路堑。路床是路基的一部分，指路面结构层以下
80cm范围内的部分。路床分为上路床（0～30cm）和下路床（30～80cm）。上路堤是指路面结构层以
下80～150cm的填方路基，下路堤是指上路堤以下的填方路基。
4.支座作用
支座系统：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。它不仅要传递很大的荷载，并
且要保证桥跨结构能产生一定的变位。
