2025环球网校一级建造师《市政公用工程管理与实务》案例带刷
案例7
背景资料
某施工单位承建一项城市污水主干管道工程，全长1000m，设计管材采用Ⅱ级承插式钢筋混凝土
管，管道内径d1000mm，壁厚100mm，沟槽平均开挖深度为3m，底部开挖宽度设计无要求，场地地层
以硬塑粉质黏土为主，土质均匀，地下水位于槽底设计标高以下，施工期为旱季。
项目部编制的施工方案明确了下列事项：
（1）将管道的施工工序分解为：
①沟槽放坡开挖；②砌筑检查井；③下（布）管；④管道安装；⑤管道基础与垫层；⑥沟槽回填；
⑦闭水试验。施工工艺流程：①—A—③—④—②—B—C。
（2）根据现场施工条件、管材类型及接口方式等因素确定了管道沟槽底部一侧的工作面宽度为
500mm，沟槽边坡坡度为1：0.5。
（3）质量管理体系中，管道施工过程质量控制实行企业的“三检制”流程。
（4）根据沟槽平均开挖深度及沟槽开挖断面估算沟槽开挖土方量（不考虑检查井等构筑物对土
方量估算值的影响）。

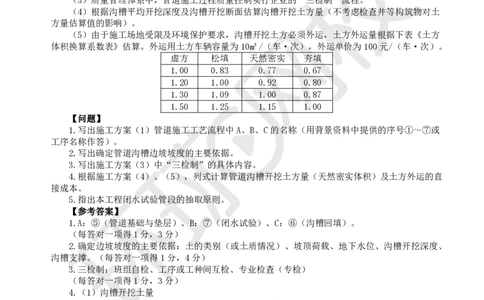

（5）由于施工场地受限及环境保护要求，沟槽开挖土方必须外运，土方外运量根据下表《土方
体积换算系数表》估算。外运用土方车辆容量为10m³/（车·次），外运单价为100元/（车·次）。
虚方 松填 天然密实 夯填
1.00 0.83 0.77 0.67
1.20 1.00 0.92 0.80
1.30 1.09 1.00 0.87
1.50 1.25 1.15 1.00
【问题】
1.写出施工方案（1）管道施工工艺流程中A、B、C的名称（用背景资料中提供的序号①～⑦或
工序名称作答）。
2.写出确定管道沟槽边坡坡度的主要依据。
3.写出施工方案（3）中“三检制”的具体内容。
4.根据施工方案（4）、（5），列式计算管道沟槽开挖土方量（天然密实体积）及土方外运的直
接成本。
5.指出本工程闭水试验管段的抽取原则。
【参考答案】
1.A：⑤（管道基础与垫层）、B：⑦（闭水试验）、C：⑥（沟槽回填）。
（每答对一项得1分，3分）
2.确定边坡坡度的主要依据：土的类别（或土质情况）、坡顶荷载、地下水位、沟槽开挖深度、
沟槽支撑。（每答对一项得1分，4分）
3.三检制：班组自检、工序或工种间互检、专业检查（专检）
（每答对一项得1分，3分）
4.（1）沟槽开挖土量
沟槽底部宽度：1000＋2×（100＋500）＝2.2m（1分）
顶部：2.2＋3×0.5×2＝5.2m（1分）
土方开挖量：（2.2＋5.2）×3÷2×1000＝11100m³（1分）
（2）土方外运的直接成本
外运土方量（虚方）：11100×1.3＝14430m³（1分）
外运车次数：14430÷10＝1443（车次）（1分）
外运土方成本：1443×100＝144300元＝14.43万元（2分）
5.试验管段的抽取原则：试验管道应按井距分隔，抽样选取，带井试验；管道内径大于700mm时，
可按管道井段数量抽样选取1/3进行试验；试验不合格时，抽样井段数量应在抽样基础上加倍进行试
验。（每答对一项得1分，3分）
扫码关注更多
第 1 页 共 2 页 内容学员专用 请勿外泄
【关联知识点】
1.管材分类
（1）按受力变形可分为：刚性管道和柔性管道。刚性管材主要有：混凝土管；柔性管材主要有：
化学建材管、钢管等。
（3）按接口形式可分为：平口管、承插口管、企口管等。
2.混凝土管接口
刚性接口：不能承受一定量的轴向线变位和相对角变位的管道接口，钢丝网水泥砂浆抹带接口或
法兰连接的接口。
柔性接口：能承受一定量的轴向线变位和相对角变位的管道接口，橡胶圈密封连接的管道结构。
管道一侧的工作面宽度b（mm）
管道的外径D（mm） 1
0 混凝土类管道 金属类管道化学建材管道
刚性接口 400
D≤500 300
0 柔性接口 300
刚性接口 500
500＜D≤1000 400
0 柔性接口 400
刚性接口 600
1000＜D≤1500 500
0 柔性接口 500
刚性接口 800～1000
1500＜D≤3000 700
0 柔性接口 600

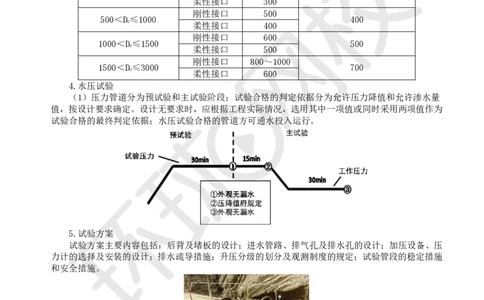

4.水压试验
（1）压力管道分为预试验和主试验阶段；试验合格的判定依据分为允许压力降值和允许渗水量
值，按设计要求确定。设计无要求时，应根据工程实际情况，选用其中一项值或同时采用两项值作为
试验合格的最终判定依据；水压试验合格的管道方可通水投入运行。
5.试验方案
试验方案主要内容包括：后背及堵板的设计；进水管路、排气孔及排水孔的设计；加压设备、压
力计的选择及安装的设计；排水疏导措施；升压分级的划分及观测制度的规定；试验管段的稳定措施
和安全措施。
6.压力管道试验准备工作
（1）试验管段所有敞口应封闭，不得有渗漏水现象。开槽施工管道顶部回填高度不应小于0.5m，
宜留出接口位置以便检查渗漏处。
（2）试验管段不得用闸阀作为堵板，不得含有消火栓、水锤消除器、安全阀等附件。
补充解释：长期处于试验压力下，容易造成密封性能下降。
（3）水压试验前应清除管道内的杂物。
（4）应做好水源引接、排水等疏导方案。
