工业机电-管道工程
【2022案例三】
1. 监理工程师要求蒸汽发生器也按特种设备的要求办理施工告知是否正确？说明理
由。
2. 管道安装中，哪些人员需要持证上岗？
3. 计算蒸汽管道的水压试验压力，蒸汽集汽缸能否与管道作为一个系统按管道试验压
力进行试验？说明理由。
4. 本工程施工需要哪些主要施工机械及工具？
【背景资料】

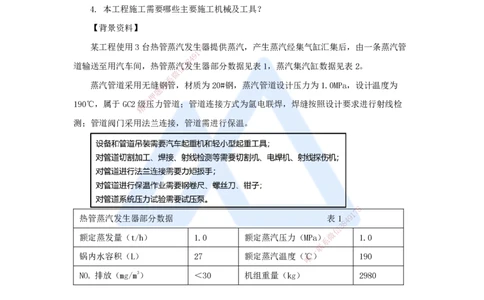

某工程使用3台热管蒸汽发生8器提供蒸汽，产生蒸汽经集气缸汇集后，由一条蒸汽管
7
1
9
4
8
道输送至用汽车间，热管蒸信汽3发生器部分数据见表1，蒸汽集汽缸数据见表2。
微
系
蒸汽管道采用无缝联钢管，材质为20#钢，蒸汽管道设计压力为1.0MPa，设计温度为
题
押
190℃，属于GC2级准压力管道；管道连接方式为氩电联焊，焊缝按照设计要求进行射线检
精
测；管道阀门采用法兰连接，管道需进行保温。
8
7
1
热管蒸汽发生器部分数据 表1 4 9
8
3
信
微
额定蒸发量（t/h） 1.0 额定蒸汽压力（MPa） 1.0
系
联
一
锅内水容积（L） 27 额定蒸汽温度（唯℃） 190
NO 排放（mg/m3） ＜30 机组重量（kg） 2980
x
蒸汽集汽缸数据 表2
产品名称 集汽缸 TS
产品编号 压力容器类型 Ⅱ类 制造日期
设计压力 1.6MPa 耐压试验压力 2.2MPa 最高压力 -
设计温度 203℃ 容器净重 296kg 主体材料 Q345
容 积 0.28m3 工作介质 水蒸气 产品标准
制造许可级别 D 制造许可证编号
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
工程所有设备、工艺管道、电气系统及自控系统等安装工程由A安装公司承担，B咨
询公司担任工程监理。
工程开工后，A公司根据特种设备的有关法规向特种设备安全管理部门提交了蒸汽管
道和集气缸的施工告知书，监理工程师认为蒸汽发生器是整个系统压力和温度最高的设
备，也应按特种设备的要求办理施工告知。
8
7
1
9
4
8
3
信
微
系
【问题】 联
题
押

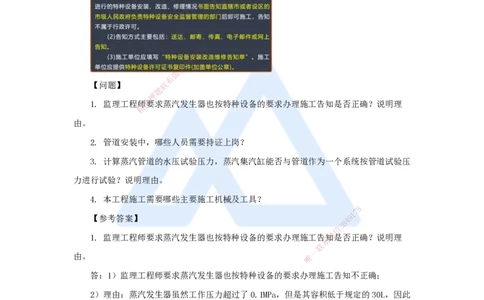

1. 监理工程师准要求蒸汽发生器也按特种设备的要求办理施工告知是否正确？说明理
精
由。
2. 管道安装中，哪些人员需要持证上岗？
3. 计算蒸汽管道的水压试 验压力，蒸汽集汽缸能否与管道作为一个系统按管道试验压
力进行试验？说明理由。
4. 本工程施工需要哪些主要施工机械 及工具？
8
1
7
【参考答案】
8
4 9
信
3
微
1. 监理工程师要求蒸汽发生器也按特种设备的要求办理施工告知是否正确？说明理
系
联
一
由。 唯
答：1）监理工程师要求蒸汽发生器也按特种设备的要求办理施工告知不正确；
2）理由：蒸汽发生器虽然工作压力超过了0.1MPa，但是其容积低于规定的30L，因此
蒸汽发生器不属于特种设备安全法所规定的特种设备，不需要在施工前办理书面告知。
2. 管道安装中，哪些人员需要持证上岗？
答：管道安装中，需要持证上岗的人员有：电工作业人员、金属焊接切割作业人员、
起重机械作业人员、企业内机动车辆驾驶人员、登高架设人员、放射线作业人员。
3. 计算蒸汽管道的水压试验压力，蒸汽集汽缸能否与管道作为一个系统按管道试验压
力进行试验？说明理由。
答：1）蒸汽管道水压试验压力应为设计压力的1.5倍，即为1.5×1.0=1.5MPa；
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
2）蒸汽集汽缸可以与管道作为一个系统并按管道的试验压力进行压力试验；
3）根据规定，当管道的试验压力小于等于设备的试验压力时，管道与设备可以作为一
个系统并按管道的试验压力进行压力试验；本工程管道的试验压力是1.5MPa，蒸汽集汽缸
的试验压力是2.2MPa，管道的试验压力小于设备的试验压力，因此蒸汽集汽缸可以与管道
作为一个系统并按管道的试验压力进行压力试验。
4. 本工程施工需要哪些主要施工机械及工具？

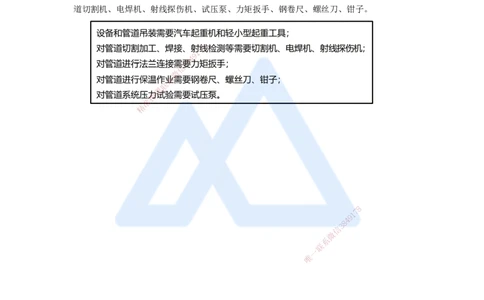

答：本工程施工需要用到的主要施工机械及工具有汽车起重机、轻小型起重工具、管
道切割机、电焊机、射线探伤机、试压泵、力矩扳手、钢卷尺、螺丝刀、钳子。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
3
www.haixue.com
