工业机电-其他工程
【2024案例三】
1. 图中的路基箱铺设存在哪些问题？单侧履带下方至少应铺设多少块路基箱？
2. 风电机组中的机舱吊装前应计算哪些主要参数？
3. 柴油发电机组临时供电系统中还应设置哪些保护？其电源中性点的接地体宜采用哪
种金属型材？
4. 吊装时的起重机械为什么需要进行电气接地保护？其接地有哪些要求？

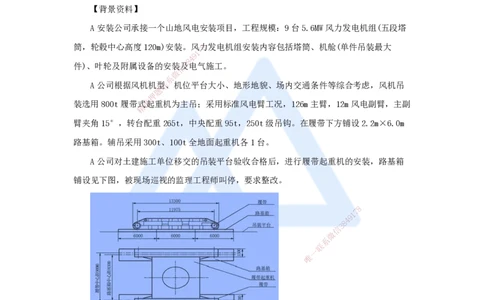

【背景资料】
A安装公司承接一个山地风电安装项目，工程规模：9台5.6MW风力发电机组(五段塔
筒，轮毂中心高度120m)安装。风8力发电机组安装内容包括塔筒、机舱(单件吊装最大
7
1
9
4
8
件)、叶轮及附属设备的安装信及3电气施工。
微
系
A公司根据风机机型联、机位平台大小、地形地貌、场内交通条件等综合考虑，风机吊
题
押
装选用800t履带式准起重机为主吊；采用标准风电臂工况，126m主臂，12m风电副臂，主副
精
臂夹角15°，转台配重265t，中央配重95t，250t级吊钩。在履带下方铺设2.2m×6.0m
路基箱。辅吊采用300t、100t全地面起重机各1台。
A公司对土建施工单位移交的吊装平台验收合格后，进行履带起重机的安装，路基箱
铺设见下图，被现场巡视的监理工程师叫停，要求整改。
8
7
1
9
4
8
3
信
微
系
联
一
唯
机组吊装采用塔筒分段吊装，机舱整体吊装，轮毂、叶片地面组合后整体吊装的施工
工艺，并计算了塔筒、机舱、轮毂、叶片吊装时的主吊各项参数。
施工用电为2台50kW柴油发电机组，采用三相五线TN-S接零保护系统供电，并设置
了断路器进行短路及过载保护，经验收后投入运行。吊装时的主吊和辅吊均进行电气接地
保护。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者

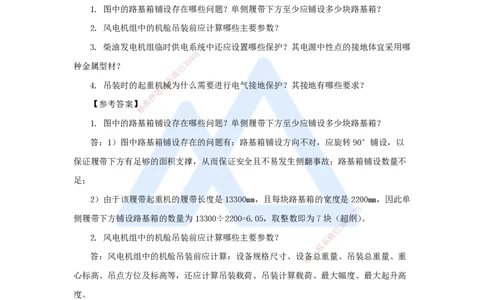

【问题】
1. 图中的路基箱铺设存在哪些问题？单侧履带下方至少应铺设多少块路基箱？
2. 风电机组中的机舱吊装前应计算哪些主要参数？
3. 柴油发电机组临时供电系统8中还应设置哪些保护？其电源中性点的接地体宜采用哪
7
1
9
4
8
种金属型材？ 信 3
微
系
4. 吊装时的起重机联械为什么需要进行电气接地保护？其接地有哪些要求？
题
押
【参考答案】准
精
1. 图中的路基箱 铺设存在哪些问题？单侧履带下方至少应铺设多少块路基箱？
答：1）图中路基箱铺设存在的问题有：路基箱铺设方向不对，应旋转90°铺设，以
保证履带下方有足够的面积支 撑，从而保证安全且不易发生侧翻事故；路基箱铺设数量不
足；
2）由于该履带起重机的履带长度是 13300mm，且每块路基箱的宽度是2200mm，因此单
8
1
7
侧履带下方铺设路基箱的数量为13300÷2200= 6.05，取整数即为7块（
8
超4 9纲）。
信
3
微
2. 风电机组中的机舱吊装前应计算哪些主要参数？
系
联
一
答：风电机组中的机舱吊装前应计算：设备规格尺寸 、设唯备总重量、吊装总重量、重
心标高、吊点方位及标高等，还应计算吊装载荷、吊装计算载荷、最大幅度、最大起升高
度。
3. 柴油发电机组临时供电系统中还应设置哪些保护？其电源中性点的接地体宜采用哪
种金属型材？
答：1）柴油发电机组临时供电系统除了短路保护和过载保护以外，还应设置：过电压
保护、过电流保护、防雷保护、防静电保护、漏电保护、相序保护、逆功率保护、燃油油
位保护（超纲）。
2）电源中性点的接地体宜采用镀锌型材或铜材。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
4. 吊装时的起重机械为什么需要进行电气接地保护？其接地有哪些要求？
答：1）起重机械由导电金属材料制成，容易造成触电事故和雷击事故，因此需要进行
电气接地保护（超纲）。
2）吊装时的起重机械进行电气接地保护的要求有：
①起重机械的外露可导电部分必须通过专门的接地线与接地体或接地干线连接，且接
地电阻值不大于4Ω；
②起重机械不得相互串联接地，且不得与其他设备串联接地。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
3
