施工技术-2023案例五
案例五
背景资料：
某新建大型水库枢纽工程主要建设内容包括主坝、副坝和泄水闸，其中主坝为混凝土
面板堆石坝，副坝为均质土坝。工程施工过程中，发生如下事件：

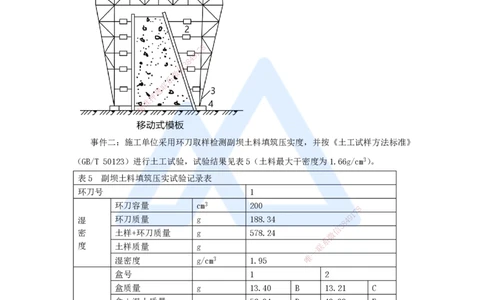

事件一：副坝坝顶混凝土防浪墙施工采用移动式模板。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
事件二：施工单位采用环刀取样检测副坝土料填筑压实度，并按《土工试样方法标准》
（GB/T 50123）进行土工试验，试验结果见表5（土料最大干密度为1.66g/cm3）。
表5 副坝土料填筑压实试验记录表
环刀号 1
环刀容量 cm3 200
8
7
1
湿 环刀质量 g 188.34 4 9
8
3
信
密 土样+环刀质量 g 578.24 微
系
度 土样质量 g 联
一
唯
湿密度 g/cm3 1.95
盒号 1 2
盒质量 g 13.40 B 13.21 C
盒＋湿土质量 g 52.34 D 43.33 E
含
盒＋干土质量 g 44.96 F 37.61 G
水
水的质量 g
率
干土质量 g
含水率 %
平均含水率 %
干密度
压实度 %
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
事件三：施工现场新到一批钢筋，施工单位根据《水工混凝土施工规范》（SL677）进
行取样，并将样品送到符合资质要求的检测单位进行了拉力试验。
事件四：本工程采用紫铜止水片，施工单位提出的止水施工技术方案部分内容如下：
①沉降缝填充采用先装填料后浇混凝土的填料方法；②紫铜片接头采用双面焊，搭接长度
为10mm；③止水片的交叉处接头在加工厂加工制作；④水平止水片上40cm处设置了水平
施工缝，采用了将止水片留出的施工方法；⑤紫铜止水片的沉降槽采用了聚乙烯闭孔泡沫
条浇筑；⑥混凝土浇筑过程中，为了保证止水片与混凝土结合紧密，采用了振捣器在止水
片附近振捣的加强措施振捣；⑦焊接采用铜焊条焊接；⑧焊缝用水做渗透检验。

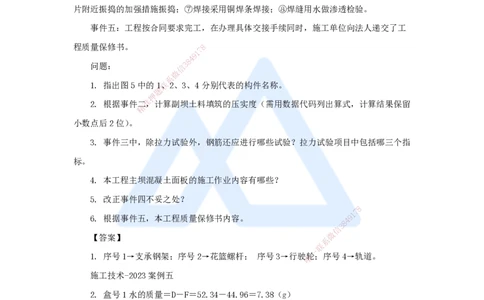

事件五：工程按合同要求完工，在办理具体交接手续同时，施工单位向法人递交了工
程质量保修书。 8
7
1
9
4
8
问题： 信 3
微
系
1. 指出图5中的1联、2、3、4分别代表的构件名称。
题
押
2. 根据事件二准，计算副坝土料填筑的压实度（需用数据代码列出算式，计算结果保留
精
小数点后2位）。
3. 事件三中，除拉力试验外，钢筋还应进行哪些试验？拉力试验项目中包括哪三个指
标。
4. 本工程主坝混凝土面板的施 工作业内容有哪些？
5. 改正事件四不妥之处？
8
1
7
6. 根据事件五，本工程质量保修书内容。
8
4 9
信
3
微
【答案】
系
联
一
1. 序号1→支承钢架；序号2→花篮螺杆； 序号3 →行驶唯轮；序号4→轨道。
施工技术-2023案例五
2. 盒号1水的质量＝D－F＝52.34－44.96＝7.38（g）
盒号2水的质量＝E－G＝43.33－37.61＝5.72（g）
盒号1干土质量＝F－B＝44.96－13.40＝31.56（g）
盒号2干土质量＝G－C＝37.61－13.21＝24.40（g）
盒号1含水率＝水的质量÷干土质量＝7.38÷31.56＝23.38%
盒号2含水率＝水的质量÷干土质量＝5.72÷24.40＝23.44%
平均含水率＝（23.38%＋23.44%）÷2＝23.41%
干密度=湿密度÷（1＋平均含水率）＝1.95÷（1＋23.41%）＝1.58（g/cm3）
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
压实度=实际干密度÷击实最大干密度＝1.58÷1.66＝95.18%。
3. 除拉力试验外，钢筋还应进行冷弯试验。
拉力检验项目中，包括屈服点、抗拉强度、伸长率三个指标。
4. 混凝土面板的施工作业内容有：混凝土面板的分块、垂直缝砂浆条铺设、钢筋架
立、面板混凝土浇筑、面板养护等作业内容。
5. ②紫铜片接头采用双面焊，搭接长度为10mm，不妥；
正确：搭接长度不应小于20mm。

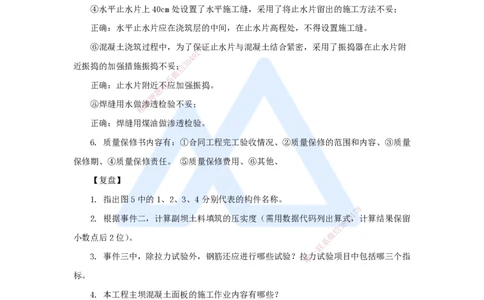

④水平止水片上40cm处设置了水平施工缝，采用了将止水片留出的施工方法不妥；
正确：水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝。
⑥混凝土浇筑过程中，为了保8证止水片与混凝土结合紧密，采用了振捣器在止水片附
7
1
9
4
8
近振捣的加强措施振捣不妥信；3
微
系
正确：止水片附近联不应加强振捣。
题
押
⑧焊缝用水做准渗透检验不妥；
精
正确：焊缝用煤 油做渗透检验。
6. 质量保修书内容有：①合同工程完工验收情况、②质量保修的范围和内容、③质量
保修期、④质量保修责任。 ⑤ 质量保修费用、⑥其他、
【复盘】
1. 指出图5中的1、2、3、4分别代 表的构件名称。
8
1
7
2. 根据事件二，计算副坝土料填筑的压实 度（需用数据代码列出算
8
式4 9，计算结果保留
信
3
微
小数点后2位）。
系
联
一
3. 事件三中，除拉力试验外，钢筋还应进行哪些试 验？拉唯力试验项目中包括哪三个指
标。
4. 本工程主坝混凝土面板的施工作业内容有哪些？
5. 改正事件四不妥之处？
6. 根据事件五，本工程质量保修书内容。
