一一级级建建造造师师--水水利利水水电电工工程程

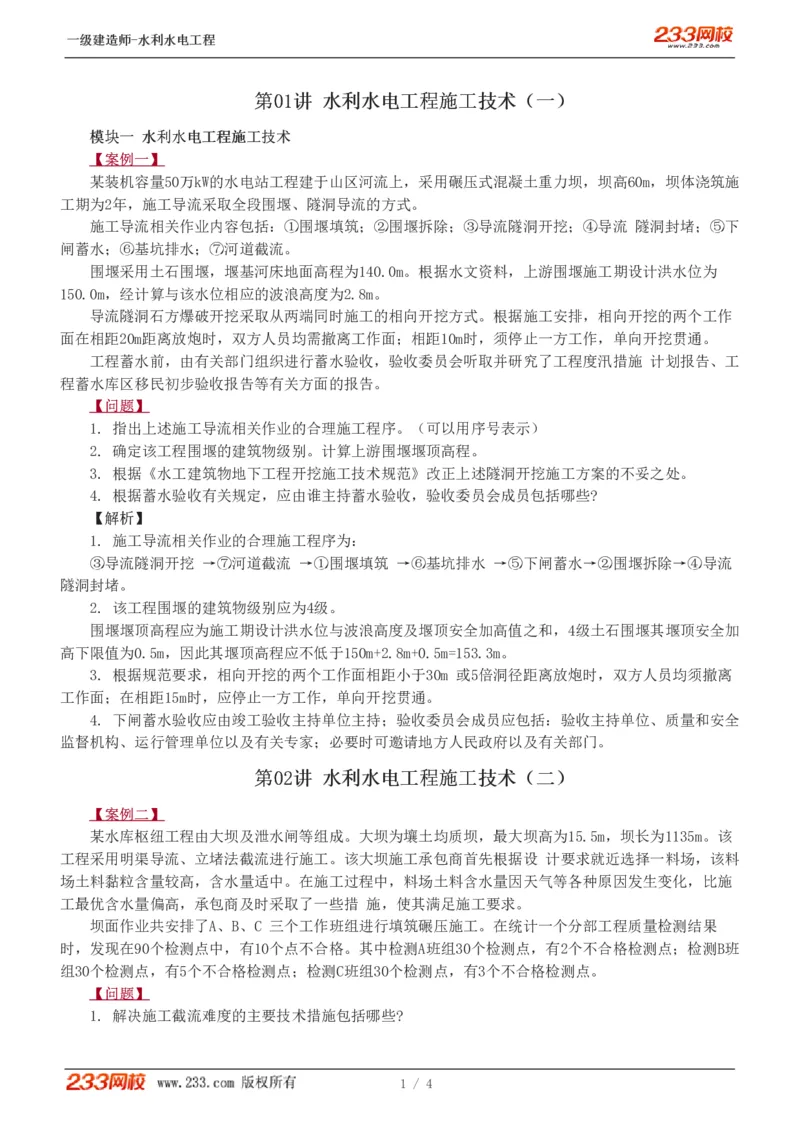

第第0011讲讲 水水利利水水电电工工程程施施工工技技术术（（一一））
模模块块一一 水水利利水水电电工工程程施施工工技技术术
【【案案例例一一】】
某装机容量50万kW的水电站工程建于山区河流上，采用碾压式混凝土重力坝，坝高60m，坝体浇筑施
工期为2年，施工导流采取全段围堰、隧洞导流的方式。
施工导流相关作业内容包括：①围堰填筑；②围堰拆除；③导流隧洞开挖；④导流 隧洞封堵；⑤下
闸蓄水；⑥基坑排水；⑦河道截流。
围堰采用土石围堰，堰基河床地面高程为140.0m。根据水文资料，上游围堰施工期设计洪水位为
150.0m，经计算与该水位相应的波浪高度为2.8m。
导流隧洞石方爆破开挖采取从两端同时施工的相向开挖方式。根据施工安排，相向开挖的两个工作
面在相距20m距离放炮时，双方人员均需撤离工作面；相距10m时，须停止一方工作，单向开挖贯通。

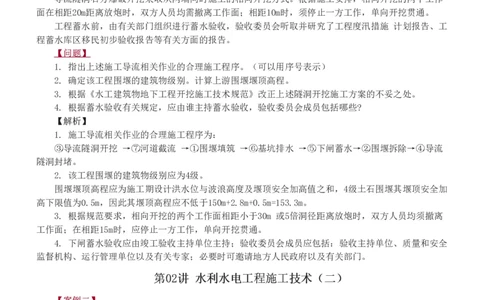

工程蓄水前，由有关部门组织进行蓄水验收，验收委员会听取并研究了工程度汛措施 计划报告、工
程蓄水库区移民初步验收报告等有关方面的报告。
【【问问题题】】
1. 指出上述施工导流相关作业的合理施工程序。（可以用序号表示）
2. 确定该工程围堰的建筑物级别。计算上游围堰堰顶高程。
3. 根据《水工建筑物地下工程开挖施工技术规范》改正上述隧洞开挖施工方案的不妥之处。
4. 根据蓄水验收有关规定，应由谁主持蓄水验收，验收委员会成员包括哪些?
【【解解析析】】
1. 施工导流相关作业的合理施工程序为：
③导流隧洞开挖 →⑦河道截流 →①围堰填筑 →⑥基坑排水 →⑤下闸蓄水→②围堰拆除→④导流
隧洞封堵。
2. 该工程围堰的建筑物级别应为4级。
围堰堰顶高程应为施工期设计洪水位与波浪高度及堰顶安全加高值之和，4级土石围堰其堰顶安全加
高下限值为0.5m，因此其堰顶高程应不低于150m+2.8m+0.5m=153.3m。
3. 根据规范要求，相向开挖的两个工作面相距小于30m 或5倍洞径距离放炮时，双方人员均须撤离
工作面；在相距15m时，应停止一方工作，单向开挖贯通。
4. 下闸蓄水验收应由竣工验收主持单位主持；验收委员会成员应包括：验收主持单位、质量和安全
监督机构、运行管理单位以及有关专家；必要时可邀请地方人民政府以及有关部门。
第第0022讲讲 水水利利水水电电工工程程施施工工技技术术（（二二））
【【案案例例二二】】
某水库枢纽工程由大坝及泄水闸等组成。大坝为壤土均质坝，最大坝高为15.5m，坝长为1135m。该
工程采用明渠导流、立堵法截流进行施工。该大坝施工承包商首先根据设 计要求就近选择一料场，该料
场土料黏粒含量较高，含水量适中。在施工过程中，料场土料含水量因天气等各种原因发生变化，比施
工最优含水量偏高，承包商及时采取了一些措 施，使其满足施工要求。
坝面作业共安排了A、B、C 三个工作班组进行填筑碾压施工。在统计一个分部工程质量检测结果
时，发现在90个检测点中，有10个点不合格。其中检测A班组30个检测点，有2个不合格检测点；检测B班
组30个检测点，有5个不合格检测点；检测C班组30个检测点，有3个不合格检测点。
【【问问题题】】
1. 解决施工截流难度的主要技术措施包括哪些?
1 / 4一一级级建建造造师师--水水利利水水电电工工程程

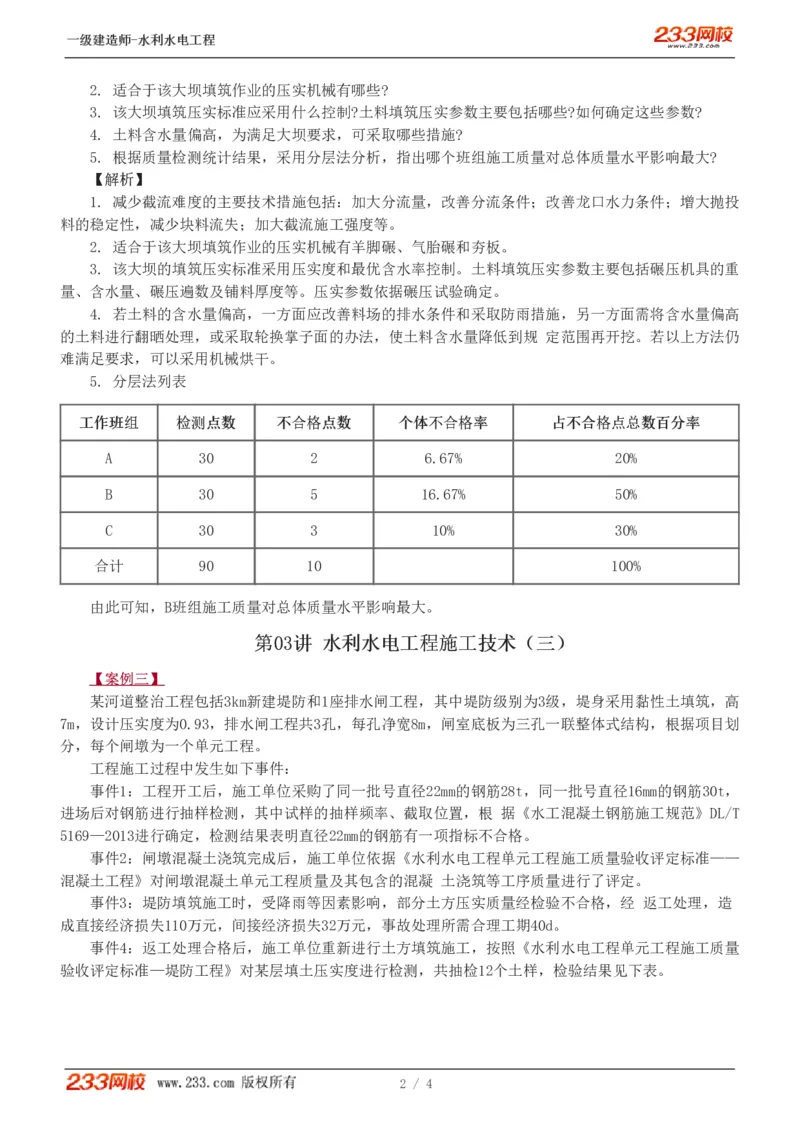

2. 适合于该大坝填筑作业的压实机械有哪些?
3. 该大坝填筑压实标准应采用什么控制?土料填筑压实参数主要包括哪些?如何确定这些参数?
4. 土料含水量偏高，为满足大坝要求，可采取哪些措施?
5. 根据质量检测统计结果，采用分层法分析，指出哪个班组施工质量对总体质量水平影响最大?
【【解解析析】】
1. 减少截流难度的主要技术措施包括：加大分流量，改善分流条件；改善龙口水力条件；增大抛投
料的稳定性，减少块料流失；加大截流施工强度等。
2. 适合于该大坝填筑作业的压实机械有羊脚碾、气胎碾和夯板。
3. 该大坝的填筑压实标准采用压实度和最优含水率控制。土料填筑压实参数主要包括碾压机具的重
量、含水量、碾压遍数及铺料厚度等。压实参数依据碾压试验确定。
4. 若土料的含水量偏高，一方面应改善料场的排水条件和采取防雨措施，另一方面需将含水量偏高
的土料进行翻晒处理，或采取轮换掌子面的办法，使土料含水量降低到规 定范围再开挖。若以上方法仍
难满足要求，可以采用机械烘干。

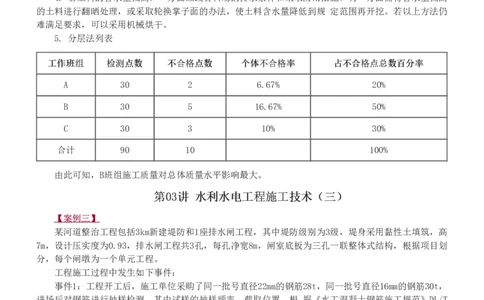

5. 分层法列表
工工作作班班组组 检检测测点点数数 不不合合格格点点数数 个个体体不不合合格格率率 占占不不合合格格点点总总数数百百分分率率
A 30 2 6.67% 20%
B 30 5 16.67% 50%
C 30 3 10% 30%
合计 90 10 100%
由此可知，B班组施工质量对总体质量水平影响最大。
第第0033讲讲 水水利利水水电电工工程程施施工工技技术术（（三三））
【【案案例例三三】】
某河道整治工程包括3km新建堤防和1座排水闸工程，其中堤防级别为3级，堤身采用黏性土填筑，高
7m，设计压实度为0.93，排水闸工程共3孔，每孔净宽8m，闸室底板为三孔一联整体式结构，根据项目划
分，每个闸墩为一个单元工程。
工程施工过程中发生如下事件：
事件1：工程开工后，施工单位采购了同一批号直径22mm的钢筋28t，同一批号直径16mm的钢筋30t，
进场后对钢筋进行抽样检测，其中试样的抽样频率、截取位置，根 据《水工混凝土钢筋施工规范》DL/T
5169—2013进行确定，检测结果表明直径22mm的钢筋有一项指标不合格。
事件2：闸墩混凝土浇筑完成后，施工单位依据《水利水电工程单元工程施工质量验收评定标准——
混凝土工程》对闸墩混凝土单元工程质量及其包含的混凝 土浇筑等工序质量进行了评定。
事件3：堤防填筑施工时，受降雨等因素影响，部分土方压实质量经检验不合格，经 返工处理，造
成直接经济损失110万元，间接经济损失32万元，事故处理所需合理工期40d。
事件4：返工处理合格后，施工单位重新进行土方填筑施工，按照《水利水电工程单元工程施工质量
验收评定标准—堤防工程》对某层填土压实度进行检测，共抽检12个土样，检验结果见下表。
2 / 4一一级级建建造造师师--水水利利水水电电工工程程

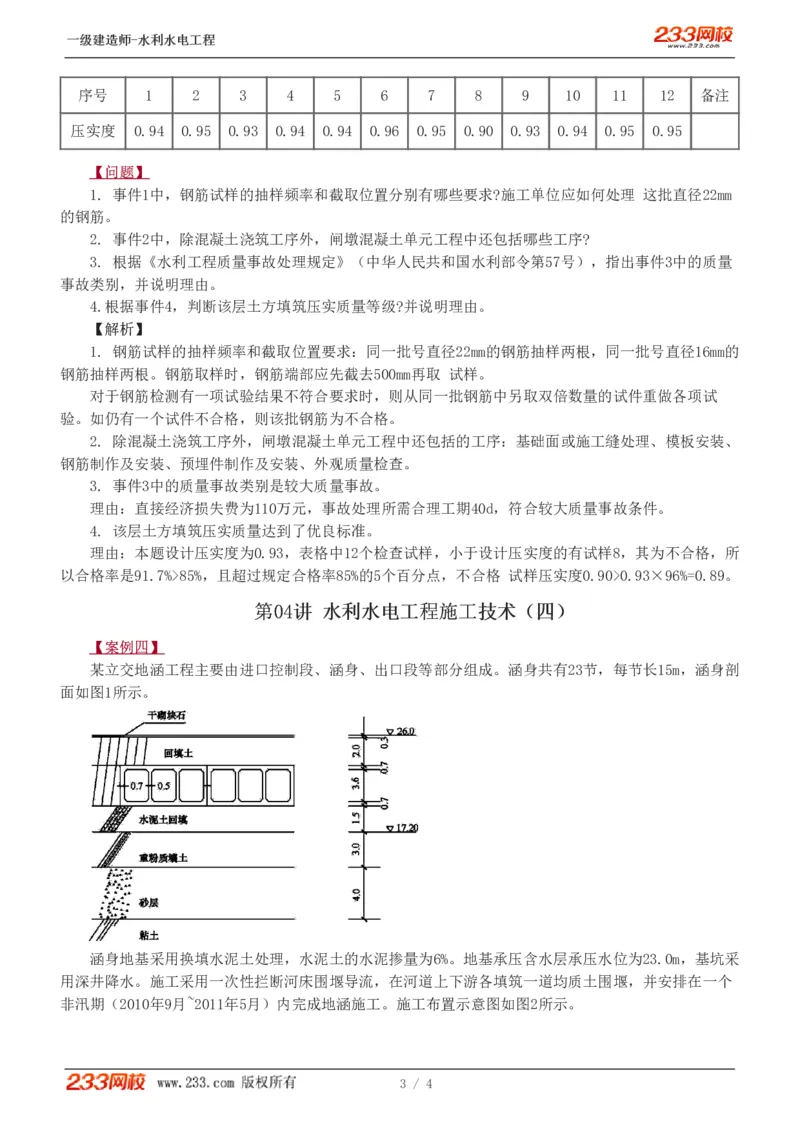

序号 1 2 3 4 5 6 7 8 9 10 11 12 备注
压实度 0.94 0.95 0.93 0.94 0.94 0.96 0.95 0.90 0.93 0.94 0.95 0.95
【【问问题题】】
1. 事件1中，钢筋试样的抽样频率和截取位置分别有哪些要求?施工单位应如何处理 这批直径22mm
的钢筋。
2. 事件2中，除混凝土浇筑工序外，闸墩混凝土单元工程中还包括哪些工序?
3. 根据《水利工程质量事故处理规定》（中华人民共和国水利部令第57号），指出事件3中的质量
事故类别，并说明理由。
4.根据事件4，判断该层土方填筑压实质量等级?并说明理由。

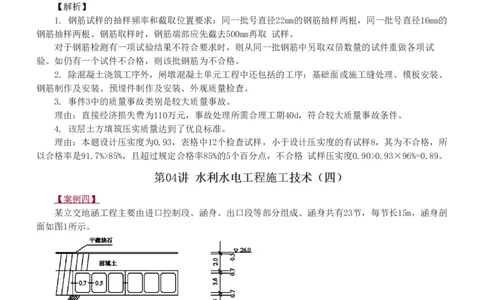

【【解解析析】】
1. 钢筋试样的抽样频率和截取位置要求：同一批号直径22mm的钢筋抽样两根，同一批号直径16mm的
钢筋抽样两根。钢筋取样时，钢筋端部应先截去500mm再取 试样。
对于钢筋检测有一项试验结果不符合要求时，则从同一批钢筋中另取双倍数量的试件重做各项试
验。如仍有一个试件不合格，则该批钢筋为不合格。
2. 除混凝土浇筑工序外，闸墩混凝土单元工程中还包括的工序：基础面或施工缝处理、模板安装、
钢筋制作及安装、预埋件制作及安装、外观质量检查。
3. 事件3中的质量事故类别是较大质量事故。
理由：直接经济损失费为110万元，事故处理所需合理工期40d，符合较大质量事故条件。
4. 该层土方填筑压实质量达到了优良标准。
理由：本题设计压实度为0.93，表格中12个检查试样，小于设计压实度的有试样8，其为不合格，所
以合格率是91.7%>85%，且超过规定合格率85%的5个百分点，不合格 试样压实度0.90>0.93×96%=0.89。
第第0044讲讲 水水利利水水电电工工程程施施工工技技术术（（四四））
【【案案例例四四】】
某立交地涵工程主要由进口控制段、涵身、出口段等部分组成。涵身共有23节，每节长15m，涵身剖
面如图1所示。
涵身地基采用换填水泥土处理，水泥土的水泥掺量为6%。地基承压含水层承压水位为23.0m，基坑采
用深井降水。施工采用一次性拦断河床围堰导流，在河道上下游各填筑一道均质土围堰，并安排在一个
非汛期（2010年9月~2011年5月）内完成地涵施工。施工布置示意图如图2所示。
3 / 4一一级级建建造造师师--水水利利水水电电工工程程

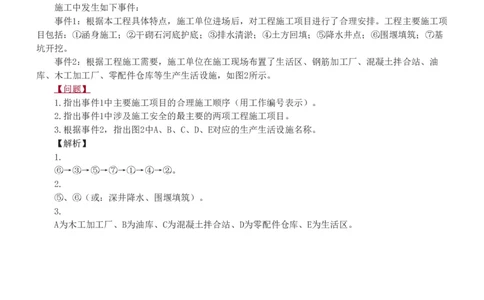

施工中发生如下事件：
事件1：根据本工程具体特点，施工单位进场后，对工程施工项目进行了合理安排。工程主要施工项
目包括：①涵身施工；②干砌石河底护底；③排水清淤；④土方回填；⑤降水井点；⑥围堰填筑；⑦基
坑开挖。
事件2：根据工程施工需要，施工单位在施工现场布置了生活区、钢筋加工厂、混凝土拌合站、油
库、木工加工厂、零配件仓库等生产生活设施，如图2所示。
【【问问题题】】
1.指出事件1中主要施工项目的合理施工顺序（用工作编号表示）。
2.指出事件1中涉及施工安全的最主要的两项工程施工项目。
3.根据事件2，指出图2中A、B、C、D、E对应的生产生活设施名称。
【【解解析析】】
1.
⑥→③→⑤→⑦→①→④→②。
2.
⑤、⑥（或：深井降水、围堰填筑）。
3.
A为木工加工厂、B为油库、C为混凝土拌合站、D为零配件仓库、E为生活区。
