施工技术-2022案例四
【背景资料】
某水利工程水库总库容0.64×108m3，大坝为碾压混凝土坝，最大坝高58m。在右岸布
置一条导流隧洞，采用土石围堰一次拦断河床的导流方案。施工期间发生如下事件：
事件一：施工单位编制了施工导流方案，确定了导流建筑物结构型式和施工技术措
施。其中上游围堰采用黏土心墙土石围堰，设计洪水位159m，波浪高度0.3m；导流隧洞长
320m，洞径4m，穿越Ⅱ、Ⅲ、Ⅴ类围岩，对穿越Ⅱ类围岩的洞段不支护，其他洞段均进行
支护。
事件二：围堰填筑前，监理工程师对心墙填筑料和堰壳填筑料的渗透系数进行了抽样
检测，心墙填筑料的渗透系数为18.0×10-4cm/s，堰壳填筑料的渗透系数为1.7×10-
7
1
9
4
8
3cm/s。监理工程师要求施工信单3位更换填筑料。
微
系
事件三：导流隧洞联施工完成且具备过流条件，项目法人根据《水利水电建设工程验收
题
押
规程》（SL 223-20准08）阶段验收的基本要求，向阶段验收主持单位提出了阶段验收申请报
精
告。验收主持单位在收到申请报告后第25个工作日决定同意阶段验收，并成立了由验收主
持单位和有关专家参加的阶段验收委员会。
事件四：施工单位编制了碾压混凝土施工方案，采用RCC工法施工，碾压厚度75cm，
碾压前通过碾压试验确定碾压参数。在碾压过程中，采用核子密度仪测定碾压混凝土的湿
密度和压实度，对碾压层的均匀性进行控制。
8
7
1
【问题】 4 9
8
3
信
微
1. 根据背景资料，判别工程的规模、等别及碾压混凝土坝和围堰的建筑物级别。
系
联
一
2. 根据施工期挡、泄水建筑物的不同，一次拦断河床围堰唯导流程序可分为哪几个阶
段？
3. 根据事件一，计算上游围堰的堰顶高程。分别提出与Ⅲ、Ⅴ类围岩相适应的支护类
型。
4. 根据事件二，判定监理工程师提出更换哪个部位的填筑料？说明理由。
5. 指出事件三中的不妥之处，说明理由。除阶段验收主持单位和有关专家外，阶段验
收委员会的组成还应包括哪些人员？
6. 指出事件四中的不妥之处，说明理由。碾压参数包含哪些内容？采用核子密度仪测
定湿密度和压实度时，对检测点布置和数量以及检测时间有什么要求？
【答案】
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
1. 工程规模：中型
工程等别：Ⅲ等
碾压混凝土坝级别：3级
围堰级别：5级
2. 一次拦断河床围堰导流程序可分为初期、中期和后期导流三个阶段。
3. （1）围堰堰顶安全加高下限值：0.5m
围堰堰顶高程=159+0.3+0.5=159.8m

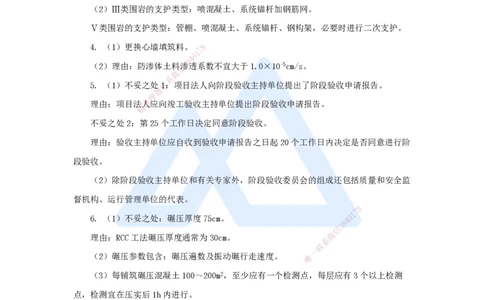

（2）Ⅲ类围岩的支护类型：喷混凝土、系统锚杆加钢筋网。
Ⅴ类围岩的支护类型：管棚、喷混凝土、系统锚杆、钢构架，必要时进行二次支护。
4. （1）更换心墙填筑料。 8
7
1
9
4
8
（2）理由：防渗体土料信渗3透系数不宜大于1.0×10-5cm/s。
微
系
5. （1）不妥之处联1：项目法人向阶段验收主持单位提出了阶段验收申请报告。
题
押
理由：项目法准人应向竣工验收主持单位提出阶段验收申请报告。
精
不妥之处2：第 25个工作日决定同意阶段验收。
理由：验收主持单位应自收到验收申请报告之日起20个工作日内决定是否同意进行阶
段验收。
（2）除阶段验收主持单位和有 关专家外，阶段验收委员会的组成还包括质量和安全监
督机构、运行管理单位的代表。
8
1
7
6. （1）不妥之处：碾压厚度75cm。
8
4 9
信
3
微
理由：RCC工法碾压厚度通常为30cm。
系
联
一
（2）碾压参数包含：碾压遍数及振动碾行走速度。 唯
（3）每铺筑碾压混凝土100～200m2，至少应有一个检测点，每层应有3个以上检测
点，检测宜在压实后1h内进行。
【复盘】
1. 根据背景资料，判别工程的规模、等别及碾压混凝土坝和围堰的建筑物级别。
2. 根据施工期挡、泄水建筑物的不同，一次拦断河床围堰导流程序可分为哪几个阶
段？
3. 根据事件一，计算上游围堰的堰顶高程。分别提出与Ⅲ、Ⅴ类围岩相适应的支护类
型。
4. 根据事件二，判定监理工程师提出更换哪个部位的填筑料？说明理由。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
5. 指出事件三中的不妥之处，说明理由。除阶段验收主持单位和有关专家外，阶段验
收委员会的组成还应包括哪些人员？
6. 指出事件四中的不妥之处，说明理由。碾压参数包含哪些内容？采用核子密度仪测
定湿密度和压实度时，对检测点布置和数量以及检测时间有什么要求？
