P23~P28 工程测量技术 ★★
1. 机电工程测量的作用和内容
1）机电工程测量的作用
(1)安装定位：将图纸上的钢结构、设备或管线测设到实地。
(2)变形监测：已完工程变形监测，包括沉降观测和倾斜观测。
2）机电工程测量的内容
(1)机电设备安装放线、基础检查验收。

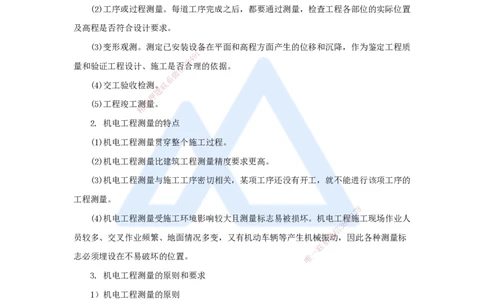

(2)工序或过程测量。每道工序完成之后，都要通过测量，检查工程各部位的实际位置
及高程是否符合设计要求。
(3)变形观测。测定已安装设备8在平面和高程方面产生的位移和沉降，作为鉴定工程质
7
1
9
4
8
量和验证工程设计、施工是信否3合理的依据。
微
系
(4)交工验收检测。联
题
押
(5)工程竣工测准量。
精
2. 机电工程测量的特点
(1)机电工程测量贯穿整个施工过程。
(2)机电工程测量比建筑工程测量精度要求更高。
(3)机电工程测量与施工工序密切相关，某项工序还没有开工，就不能进行该项工序的
工程测量。
8
7
1
(4)机电工程测量受施工环境影响较大且测量标志易被损坏。机电工程4 9施工现场作业人
8
3
信
微
员较多、交叉作业频繁、地面情况多变，又有机动车辆等产生机械振动，因此各种测量标
系
联
一
志必须埋设在不易破坏的位置。 唯
3. 机电工程测量的原则和要求
1）机电工程测量的原则
机电工程测量应遵循“由整体到局部，先控制后细部”的原则，即先依据建设单位提
供的永久基准点、线为基准，然后测设出设备的准确位置。
2）机电工程测量的要求
检核是测量工作的灵魂。应对测量工作全过程进行全面复核及确认，保证测量结果的
准确性，检核分为：仪器检核、放样检核、验收检核、资料检核、计算检核。【口诀：一起
放燕子】
4. 机电工程测量的基本原理与方法
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
1）高程测量
方法 仪器 特点 影响因素
水准高程 水准仪 包括高差法和仪高法
~
测量 水准标尺 最精密的水准测量方法
距离误差
经纬仪
三角高程 观测方法简单 垂直角误差
全站仪
测量 受地形条件限制小 大气垂直折光误差
激光测距仪
仪器高和视标高误差
气压高程 空盒气压计 测量精度低
气象变化
测量 水银气压计 点与点之间不需要通视

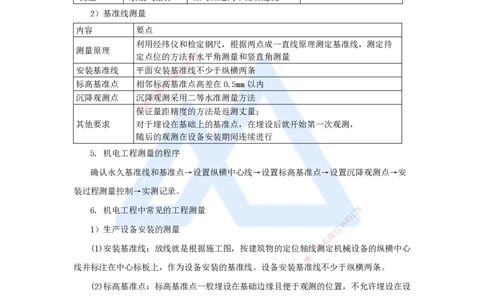

2）基准线测量
内容 要点
利用经纬仪和检定 钢尺，根据两点成一直线原理测定基准线，测定待
8
测量原理 7
1
定点位的方法4有9水平角测量和竖直角测量
8
3
信
安装基准线 平面安装基准线不少于纵横两条
微
系
标高基准点 相邻标联高基准点高差在0.5mm以内
题
沉降观测点 沉降押观测采用二等水准测量方法
准
精
保证量距精度的方法是返测丈量；
其他要求 对于 埋设在基础上的基准点，在埋设后就开始第一次观测，
随后的观 测在设备安装期间连续进行
5. 机电工程测量的程序
确认永久基准线和基准点→设 置纵横中心线→设置标高基准点→设置沉降观测点→安
装过程测量控制→实测记录。
6. 机电工程中常见的工程测量
1
7 8
9
8
4
1）生产设备安装的测量 信
3
微
系
(1)安装基准线：放线就是根据施工图，按建筑物 的定位轴线联测定机械设备的纵横中心
一
唯
线并标注在中心标板上，作为设备安装的基准线。设备安装 基 准线不少于纵横两条。
(2)标高基准点：标高基准点一般埋设在基础边缘且便于观测的位置，不允许埋设在设
备底板下的基础表面上。简单标高基准点一般作为独立设备安装使用；预埋标高基准点主
要用于连续生产线上的设备安装使用。
(3)连续生产设备只能有一条纵向基准线和一个预埋标高基准点。
2）管线工程的测量
(1)管线中心定位的测量
管线中心定位的依据是地面已有建筑物，也可根据控制点进行定位；管线中心定位就
是将起点、终点、转折点等主点位置测设到地面，并用木桩或混凝土桩标定。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
(2)管线高程控制的测量
为了便于管线施工时引测高程及管线纵横断面测量，应沿管线设置临时水准点，水准
点一般选在已有建筑物的墙角、台阶和基岩等处。
(3)地下管线工程的测量
地下管线工程测量必须在回填前进行，测量出管线的起止点、窨井坐标、管顶标高。

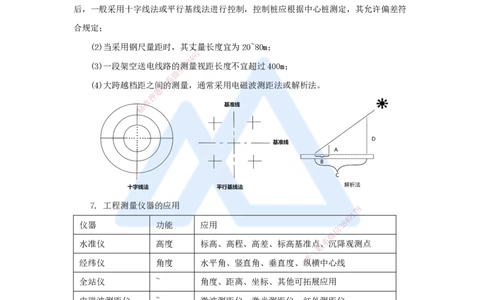

3）长距离输电线路钢塔架基础施工的测量
(1)根据起止点、转折点、沿途障碍物的实际情况测设钢塔架基础中心桩，中心桩测定
后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差符
合规定；
(2)当采用钢尺量距时，其丈量8长度宜为20~80m；
7
1
9
4
8
(3)一段架空送电线路的信测3量视距长度不宜超过400m；
微
系
(4)大跨越档距之间联的测量，通常采用电磁波测距法或解析法。
题
押
准
精
7. 工程测量仪器的应用
8
1
7
9
仪器 功能 应用
信
3 8
4
微
水准仪 高度 标高、高程、高差 、标高基准点
系
、沉降观测点
联
一
唯
经纬仪 角度 水平角、竖直角、垂直度 、 纵横中心线
全站仪 ~ 角度、距离、坐标、其他可拓展应用
电磁波测距仪 ~ 微波测距仪、激光测距仪、红外测距仪
激光准直仪 用于大直径、长距离、回转型设备同心度的找正测
同心度
激光指向仪 量以及高塔体、高塔架同心度的测量控制
用于提升施工的滑模平台、网形屋架的水平控制和
激光平面仪 平面度
大面积混凝土楼板支模、灌注及抄平工作
3
