P203~P221 石油化工设备安装技术 ★★★
1. 塔器设备分段到货进场验收要求
(1)组装标记清晰；
(2)筒体的直线度、筒体长度以及筒体上接管中心的方位和标高应符合规定；
(3)塔体分段处的圆度、外圆周长偏差、端口不平度、坡口质量应符合规定；
(4)裙座底板上的地脚螺栓孔中心圆直径允许偏差、相邻两孔弦长允许偏差、任意两孔
弦长允许偏差均为2mm。
88
77
11
99
88
44
33
信信

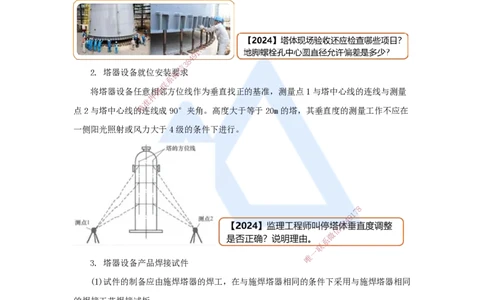

2. 塔器设备就位安装微微要求
系系
联联
将塔器设备任意相题题邻方位线作为垂直找正的基准，测量点1与塔中心线的连线与测量
押押
准准
精精
点2与塔中心线的连线成90°夹角。高度大于等于20m的塔，其垂直度的测量工作不应在
一侧阳光照射或风力大 于4级的条件下进行。
88
11
77
99
88
44
信信
33
微微
系系
联联
一一
唯唯
3. 塔器设备产品焊接试件
(1)试件的制备应由施焊塔器的焊工，在与施焊塔器相同的条件下采用与施焊塔器相同
的焊接工艺焊接试板；
(2)试板材料应与塔器用材具有相同标准、相同牌号、相同的厚度和相同的热处理状
态；
(3)试板焊接后及时打上焊工钢印代号，经检验员外观检查合格后，打上检验员钢印
号；
(4)塔器焊后需要热处理时，试件随焊缝一起进行热处理；
(5)试件的试验包括：外观检查、无损检测；拉伸试验、弯曲试验、冲击试验。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
4. 塔器设备水压试验
(1)试验介质宜采用洁净淡水，奥氏体不锈钢塔器用水试验时，水中氯离子含量不得超
过25ppm，水温不低于5℃；
(2)在塔器最高点与最低点便于观察的位置各设置一块压力表，精度不低于1.6级，压
力表的量程相同且为1.5~3倍的试验压力；试验压力以高点压力表读数为准；
(3)缓慢升压至设计压力，确认无泄漏后升压至试验压力，保压时间不少于30min；将
压力降至设计压力，保压时间足够，对所有焊接接头和连接部位进行检查，无渗漏、无变
形、无异常响声为合格。

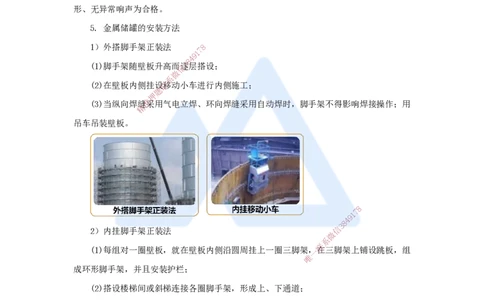

5. 金属储罐的安装方法
1）外搭脚手架正装法 88
77
11
99
44
88
(1)脚手架随壁板升高而信信逐33层搭设；
微微
系系
(2)在壁板内侧挂设联联移动小车进行内侧施工；
题题
押押
(3)当纵向焊缝准准采用气电立焊、环向焊缝采用自动焊时，脚手架不得影响焊接操作；用
精精
吊车吊装壁板。
88
11
77
99
88
44
2）内挂脚手架正装法 信信
33
微微
系系
(1)每组对一圈壁板，就在壁板内侧沿圆周挂上一 圈三脚架，一一
联联
在三脚架上铺设跳板，组
唯唯
成环形脚手架，并且安装护栏；
(2)搭设楼梯间或斜梯连接各圈脚手架，形成上、下通道；
(3)一台储罐施工宜用2至3层脚手架，1或2个楼梯间，脚手架从下至上交替使用；
(4)在罐壁外侧挂设移动小车进行外侧施工；用吊车吊装壁板。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
6. 金属拱顶储油罐的倒装法施工
1）焊接要求
(1)环缝焊接要求：焊工均布，在焊接层次和焊接方向上同步，焊接顺序先外后内；

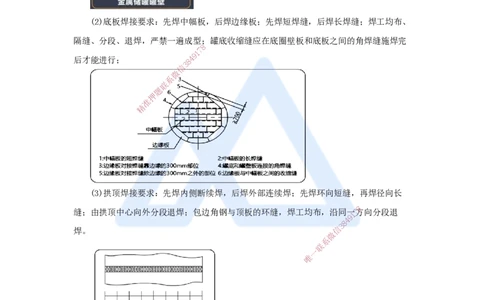

(2)底板焊接要求：先焊中幅板，后焊边缘板；先焊短焊缝，后焊长焊缝；焊工均布、
隔缝、分段、退焊，严禁一遍成型；罐底收缩缝应在底圈壁板和底板之间的角焊缝施焊完
88
77
11
99
后才能进行； 88 44
33
信信
微微
系系
联联
题题
押押
准准
精精
(3)拱顶焊接要求：先焊内侧断续焊 ，后焊外部连续焊；先焊环向短缝，再焊径向长
88
缝；由拱顶中心向外分段退焊；包边角钢与顶 板的环缝，焊工均布，沿同一
11
77方向分段退
99
88
44
焊。 信信
33
微微
系系
联联
一一
唯唯
2）预防焊接变形的技术措施
(1)组装技术措施
储罐排板符合要求，焊缝分散、对称布置；
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
底板边缘板对接接头采用不等间隙，间隙要外小内大；
采用反变形措施，在边缘板下方安装楔铁补偿焊缝角向收缩；
采用弧形护板定位控制纵缝的角变形；
(2)焊接技术措施
根据焊接工艺评定报告，编制合理的焊接作业指导书，采取对称施焊、分段施焊、跳
焊等方法减少焊接变形。
3）金属储罐的试验

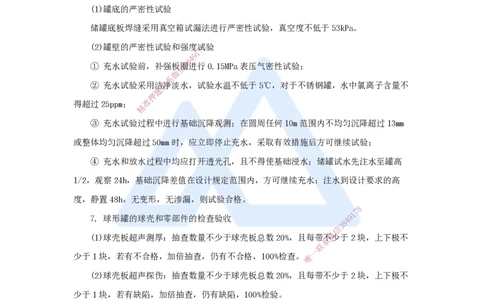

(1)罐底的严密性试验
储罐底板焊缝采用真空箱试漏法进行严密性试验，真空度不低于53kPa。
(2)罐壁的严密性试验和强度试88验
77
11
99
44
88
① 充水试验前，补强板信信圈33进行0.15MPa表压气密性试验；
微微
系系
② 充水试验采用洁联联净淡水，试验水温不低于5℃，对于不锈钢罐，水中氯离子含量不
题题
押押
得超过25ppm； 准准
精精
③ 充水试验过程 中进行基础沉降观测；在圆周任何10m范围内不均匀沉降超过13mm
或整体均匀沉降超过50mm时，应立即停止充水，采取有效措施后方可继续试验；
④ 充水和放水过程中均应 打开透光孔，且不得使基础浸水；储罐试水先注水至罐高
1/2，观察24h，基础沉降差值在设计 规定范围内，方可继续充水；注水到设计要求的高
度，静置48h，无变形，无渗漏，则试验 合格。
88
11
77
7. 球形罐的球壳和零部件的检查验收
88
44 99
信信
33
微微
(1)球壳板超声测厚：抽查数量不少于球壳板总数20%，且每带不少于2块，上下极不
系系
联联
一一
少于1块，若有不合格，加倍抽查，仍有不合格，100%检 查。唯唯
(2)球壳板超声探伤：抽查数量不少于球壳板总数20%，且每带不少于2块，上下极不
少于1块，若有缺陷，加倍抽查，仍有缺陷，100%检验。
(3)产品试板检查：制造单位应提供每台球罐6块焊接试板，试板材料与球罐材料应具
有相同标准、相同牌号、相同厚度和相同热处理状态，试板的坡口形式与球壳板相同。
8. 球形罐的焊接要求
(1)先焊纵缝，后焊环缝；先焊短缝，后焊长缝；先焊坡口深度大的一侧，后焊坡口深
度小的一侧；
(2)焊工应对称分布、同步焊接，在同等时间内超前或滞后的长度不宜大于500mm，焊
条电弧焊的第一层焊道应采用分段退焊；多层多道焊时，每层焊道引弧点宜依次错开
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
25~50mm。
9. 球形罐的焊后整体热处理
(1)无损检测→热处理→压力试验；
(2)球形罐整体热处理采用内燃法；
(3)测温点应均匀布置，且每个产品焊接试件设1个测温点；
88
77
11
99
(4)球形罐焊后热处理效果88 44评定，包括热处理工艺报告和产品试板力学性能试验报告；
33
信信
微微
(5)产品焊接试板应与系系球形罐一起进行热处理。
联联
题题
押押
准准
精精
10. 球形罐的水压试验和泄漏性试 验
(1)水压试验：已经完成热处理，产品焊 接试件检验合格；在球形罐顶部
88
和底部便于观
11
77
99
察的位置安装2块量程相同且校验合格的压力表 ，其精度不低于1.6级
信信
33，88
44
试验压力以顶部
微微
压力表读数为准；
系系
联联
一一
唯唯
(2)泄漏性试验：泄漏性试验分为气密性试验、氨检漏 试 验、氦检漏试验、卤素检漏试
验。
11. 钢结构的制作要求
(1)检查验收：钢材表面有锈蚀、麻点、划痕时，其深度不大于该钢材厚度允许负偏差
的1/2。
(2)切割加工：材料切割前，应对型钢外观尺寸进行检查，若发现有缺陷，应在矫正后
方可切割；机械剪切的零件，其钢板厚度不宜大于12.0mm，碳素结构钢在环境温度低于-
20℃，低合金钢在环境温度低于-15℃时，不得进行剪切和冲孔。【机剪2015】【矫正
1612】
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
(3)变形矫正：碳素结构钢在环境温度低于-16℃、低合金结构钢在环境温度低于-12℃
时，不应进行冷矫正和冷弯曲；在加热矫正时，加热温度应为700~800℃，最高温度严禁
超过900℃，最低温度不得低于600℃；低合金结构钢在加热矫正后应自然冷却；矫正后钢
材表面无明显凹面或损伤，划痕深度小于0.5mm，且不应大于该钢材厚度允许负偏差的
1/2。
12. 钢结构的安装要求
1）框架和管廊的安装要求
(1)按照柱、支撑、梁的顺序安装；首节柱安装后要及时进行垂直度、标高、轴线位置
的校正；
(2)支撑安装按从下到上的顺序88组合吊装；
77
11
99
44
88
(3)框架的安装可采用地信信面33拼装和组合吊装的方法施工，已安装的结构应具有稳定性和
微微
系系
空间刚度；框架的节点联联采用焊缝连接时，宜设置定位螺栓，每个节点定位螺栓不少于2
题题
押押
个； 准准
精精
(4)管廊可在地面 拼装成片，检查合格后成片吊装；铣平面应接触均匀，接触面积不小
于75%；地面拼装的框架和管廊结构焊缝需进行无损检测或返修时，无损检测和返修应在
地面完成，合格后方可吊装； 在安装的框架和管廊上施加临时载荷时，应经验算。
2）高强度螺栓的连接要求
(1)钢结构制作和安装单位应按规定分 别进行高强度螺栓连接摩擦面的抗滑移系数试验
88
11
77
和复验，现场处理的构件摩擦面应单独进行抗滑 移系数试验；高强度螺栓
88
44 99连接处的摩擦面
信信
33
微微
采用手工砂轮打磨时，打磨方向应与受力方向垂直；
系系
联联
一一
(2)高强度大六角头螺栓连接副施拧可采用扭矩法或 转角法唯唯，扭矩扳手使用前应进行校
正，扭矩相对误差不得大于±5%；
(3)高强度螺栓安装时，穿入方向应一致，应能自由穿入螺栓孔，不得强行穿入；不能
自由穿入时可采用铰刀或锉刀修整螺栓孔，不得气割扩孔，扩孔数量应征得设计单位同
意；
(4)高强度螺栓连接副施拧分为初拧和终拧，大型节点在初拧和终拧间增加复拧；初拧
6
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
扭矩值可取终拧扭矩的50%，复拧扭矩等于初拧扭矩，初拧（复拧）后应对螺母涂刷颜色
标记；高强度螺栓的拧紧宜在24h内完成；
(5)高强度螺栓宜由螺栓群中央顺序向外拧紧，扭剪型高强度螺栓连接副应采用专业电
动扳手施拧；
(6)终拧以拧断螺栓尾部梅花头为合格；高强度大六角头螺栓连接副终拧后，应用
0.3kg小锤敲击螺母逐个检查，不得漏拧；
(7)高强度大六角头螺栓连接副终拧扭矩检查，宜在螺栓终拧1h之后、48h之前完
成；检查方法采用扭矩法或转角法，与施工方法相同；检查数量为节点数的10%，且不少
于10个节点，每个被抽查节点按螺栓数抽查10%且不少于2个螺栓；
(8)扭剪型高强度螺栓终拧后，88除因构造原因无法使用专用扳手拧掉梅花卡头者外，未
77
11
99
44
88
在终拧中扭断梅花卡头的螺信信纹33数不应大于该节点螺栓数的5%；对所有梅花卡头未拧掉的扭
微微
系系
剪型高强度螺栓连接副联联用扭矩法或转角法进行终拧并做标记；检查数量为节点数的10%，
题题
押押
且不少于10个节点准准；
精精
(9)高强度螺栓连 接副终拧后，螺栓外露丝扣应为2~3扣，其中允许有10%的螺栓外露
丝扣为1扣或4扣。
13. 钢结构安装注意事项
(1)多节柱安装时，每节柱的定 位轴线应从地面控制轴线直接引上，不得从下层柱的轴
线引上，避免造成过大的累积误差；
88
11
77
(2)钢网架结构总拼完成后及屋面工程完成 后应分别测量其挠度值，
88
且44 99所测的挠度值不
信信
33
微微
应超过设计值的1.15倍。
系系
联联
一一
14. 长输管线的主要施工内容 唯唯
(1)管道试压分三个阶段：
第一阶段达到强度试验压力的30%，无异常，15min后升压；
第二阶段达到强度试验压力的60%，无异常，15min后升压；
第三阶段达到强度试验压力的100%，无异常，进行稳压。
(2)强度试压合格后，将管段最高点的压力降到设计压力，进行24h的严密性试验，压
力降不大于试验压力的1%为合格。
